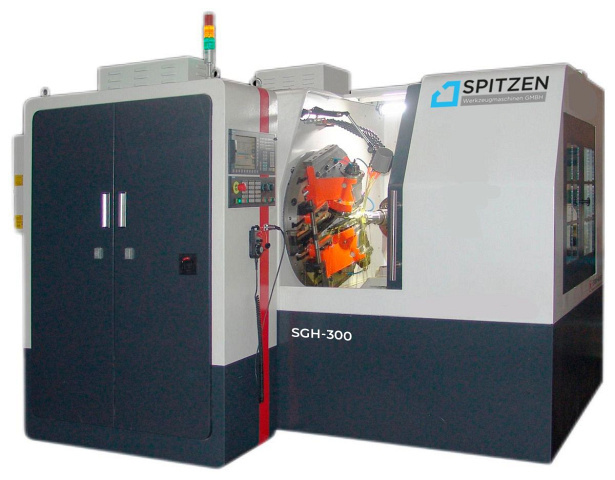

Зубофрезерный станок с ЧПУ SGH-300

Станок предназначен для черновой или чистовой обработкипрямозубых конических зубчатых колес*и особенно подходит для нарезания зубчатых колес с корончатыми зубьями. Станок подходит для нарезки шестерен, используемых в коробках передач, редукторах, прецизионных трансмиссиях и т. д., а также для нарезки дифференциалов, используемых на задних мостах автомобилей класса люкс. * Точность обработки станка может достигать 6 класса по стандарту GB. Область применения Конические зубчатые колеса и шестерни

Область применения

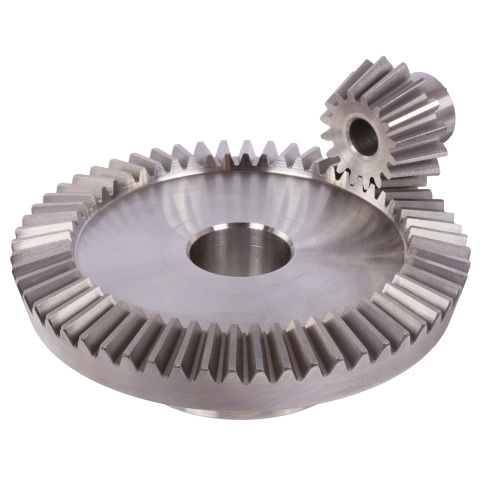

Станок подходит для нарезки шестерен, используемых в коробках передач, редукторах, прецизионных трансмиссиях и т. д., а также для нарезки дифференциалов, используемых на задних мостах автомобилей класса люкс. Конические зубчатые колеса и шестерни

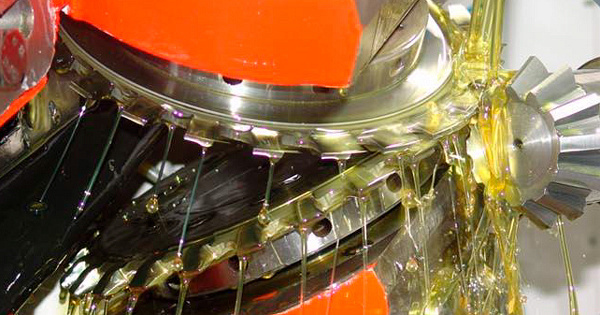

Схемы обработки

Конструктивные особенности

	Система ЧПУ Станок оснащен системой ЧПУ SIEMENS 828D, которая контролирует до 4 осей и выполняет одновременный контроль движения по 3 осям.
	Сервомотор Частота вращения главного шпинделя регулируется бесступенчато посредством сервомотора.
	Электронный маховик Выставление инструмента и регулировки фрезы могут быть выполнены через электронный маховик (MPG).
	Кронштейн со сдвоенной фрезой Кронштейн со сдвоенной фрезой имеет особую конструкцию, чтобы гарантировать необходимое пространство и при этом отвечать требованиям по жесткости.
	Высокоточные червячные пары Салазки и рабочая головка управляются с помощью высокоточных червячных пар. Вся структура станка его трансмиссия спроектированы с большим запасом прочности и жесткости.
	Электрические компоненты Система управления, основные электрические компоненты, подшипники и уплотнительные компоненты импортируются, чтобы обеспечить надежность машины и долгий срок службы. Станок имеет отдельно стоящий герметичный электрический шкаф, оснащенный устройством контроля температуры.
	Закрытая рабочая зона Станок оборудован полностью закрытой рабочей зоной с открывающейся дверью и автоматическим конвейером для уборки стружки.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens
Макс. диаметр заготовки, мм	300
Макс. модуль заготовки, мм	8
Общая мощность, кВт	16
Частота вращения шпинделя, об/мин	800 - 1500
Тип зуба	Прямой
Тип производимых колёс	Конические прямозубые
Мощность главного привода, кВт	3,7
Диаметр фрезы, мм	254
Максимальная длина делительного конуса , мм	160
Максимальный модуль заготовки, мм	8
Угол наклона (при угле наклона вала 90°)	5°42′ ~ 84°18′
Максимальное передаточное отношение (при угле наклона вала 90°)	1:10
Максимальный диаметр заготовки, мм	300
Максимальная ширина зуба заготовки, мм	40
Количество зубьев заготовки, шт	5 - 150
Максимальный угол регулировки режущей головы, °	9
Расстояние от торца шпинделя заготовки до оси фрезерного шпинделя, мм	70 - 390
Время, необходимое для обработки одного зуба , сек	4 - 69
Скорость резания инструмента, м/мин	30 - 85
Диаметр конического отверстия шпинделя заготовки, мм	100
Конус отверстия шпинделя заготовки	1:20
Максимальный угол поворота люльки , °	30
Мощность двигателя охлаждающего насоса, кВт	0,25
Скорость двигателя охлаждающего насоса , об/мин	2800
Напряжение, В	380
Частота тока, Гц	50
Длина, мм	4000
Ширина, мм	2180
Высота, мм	2400
Вес SGH-300 брутто, кг	8000
Длина, мм	2400
Ширина, мм	1800
Высота, мм	1800
Вес, кг	8000
