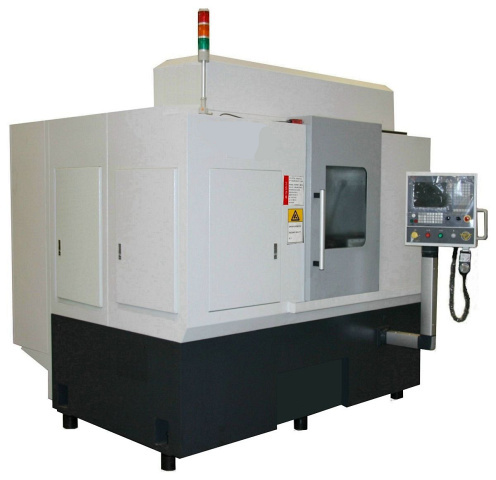

Зубофрезерный станок с ЧПУ SGH-100 IV

Зубофрезерные обрабатывающие центры с ЧПУ серии YK3610 предназначены для изготовления прямозубых и косозубых зубчатых колес диаметром до 100 мм, модулем до 3 мм. Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства. Область применения Получаемые изделия

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства. Получаемые изделия

Схемы обработки

Конструктивные особенности

	7 управляемых осей Для исполнения IV с ЧПУ Fanuc 0i-MF Plus или с ЧПУ Rexroth NJ-i50H. Оси B,C,X и Z управляются одновременно.
	Серво-привода соединены напрямую с ШВП Линейные оси: X, Y, Z и W. Поворотные оси: A, B и C. Такая компоновка обеспечивает удобный и быстрый процесс настройки.
	Высокоточные ШВП и направляющие Обеспечивают высокую жесткость и точность перемещений узлов.
	Высокоскоростная обработка Благодаря прямому приводу на шпинделе заготовки и шпинделе фрезы и замкнутому циклу управления станок идеально подходит для высокоскоростной обработки. Для обратной связи с контроллером используются энкодеры Heidenhain или Renishaw.
	Сервоконтроль смещения фрезы По оси Y.
	Сервоконтроль задней бабки Позволяет контролировать усилие поджима.
	Гидравлическая система выталкивания фрезы. Делает смену инструмента более легкой
	Высокоскоростное фрезерование Вращение заготовки со скоростью 1000 об/мин и вращение фрезы до 6000 об/мин позволяют производить высокоскоростное фрезерование.
	Полностью закрытая рабочая зона Предотвращает разбрызгивание СОЖ и вылет стружки.
	Програмное обеспечение Позволяет очень легко обучиться и начать управлять станком. Оператору необходимо только установить заготовку и инструмент и далее следовать инструкции в меню станка. Собственная разработка.
	Двойное фрезерование Для закаленных шестерен. Доступно опционально.
	Сухое фрезерование Так же возможно с применение соответствующего инструмента.
	Точность обработки Достигает показателей по DIN5 после финишного прохода. При массовом производстве показатель точности по DIN6.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Rexroth
Макс. диаметр заготовки, мм	100
Макс. модуль заготовки, мм	3
Общая мощность, кВт	25
Частота вращения шпинделя, об/мин	6000
Тип зуба	Прямой
Тип производимых колёс	Конические прямозубые
Мощность главного привода, кВт	4,5
Количество зубьев заготовки, шт	3 - 999
Перемещение салазок вдоль оси заготовки (макс. длина обработки), ось Z, мм	220
Угол поворота фрезы, ось A, °	± 45
Максимальный размер фрезы, мм	Ø80 x 80
Максимальная длина смещения фрезы, ось Y, мм	± 50
Максимальное радиальное перемещение салазок, ось X, мм	85
Перемещение задней бабки, ось W, мм	225
Диаметры оправки под фрезу, мм	10, 13, 16, 22, 27Ø13 мм стандарт, остальные оправки опционально
Ускоренные перемещения по осям X и Z, м/мин	8
Ускоренные перемещения по оси Y, м/мин	отсутствуют
Ускоренные перемещения по оси W, м/мин	отсутствуют
Ускоренные перемещения по оси A, м/мин	отсутствуют
Мощность, кВт	отсутствует
Момент, Нм	55
Частота, об/мин	400
Мощность, кВт	5,5
Момент, Нм	35
Частота, об/мин	4000
Мощность, кВт	отсутствует
Момент, Нм	8
Мощность, кВт	отсутствует
Момент, Нм	3,5
Мощность, кВт	отсутствует
Момент, Нм	3,5
Мощность, кВт	отсутствует
Момент, Нм	8
Длина, мм	2200
Ширина, мм	2300
Высота, мм	1900
Вес SGH-100 IV, кг	5500
Длина, мм	3200
Ширина, мм	2500
Высота, мм	2300
