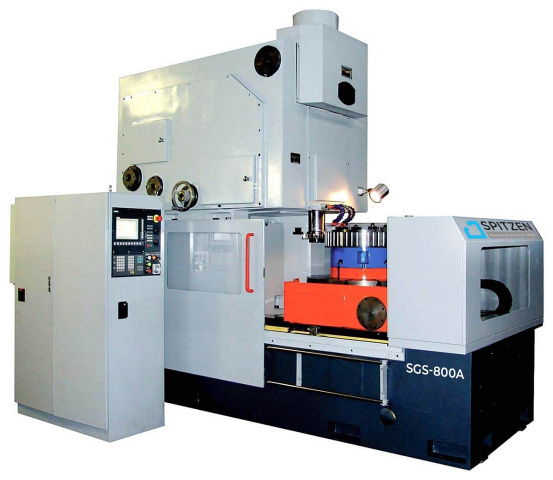

Зубодолбежные станки с ЧПУ SPITZEN SGS-800A, SGS-800B
Предназначен для обработки внутренних и внешних зубчатых венцов цилиндрических шестерен среднего размера, некруглых шестерен различной формы и зубчатых секторов, используемых в строительной технике, горнодобывающем оборудовании, металлургическом оборудовании, крупных и средних станках, в производстве редукторов и т. д. При оснащении винтовой направляющей и специального долбяка с винтовыми зубьями на данном станке можно производить косозубые шестерни.
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Преимущества
- Продольное расположение с колебательной разгрузкой долбяка
- Радиальная подача рабочего стола по трем прямоугольным направляющим
- 4 управляемых от ЧПУ оси
- 2-роликовый и 2-направленный механизм разгрузки долбяка
- Система управления ЧПУ SIEMENS 828D
Конструктивные особенности
| Станина Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра. |
| 4 управляемых оси Станок имеет 4 управляемых от ЧПУ оси:сервошпиндель инструмента (S)вращение зубодолбежного инструмента (ось X)вращение стола (ось Y)радиальная подача стола (ось Z) |
| Серводвигатель Основное движение станка, ход ползуна, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование.Возвратно-поступательное движение ползуна осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода.Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию для возврата, которая подходит для обработки углубленного зубчатого венца. |
| Держатель инструмента Держатель инструмента оснащен встроенной пружиной и новой конструкцией адаптера для установки инструмента. |
| Механизм разгрузки долбяка Так же в станке использован новый двухроликовый и двунаправленный механизм разгрузки долбяка, позволяющий достичь точного, стабильного и малошумного движения разгрузки.Угловая разгрузка долбяка позволяет предотвратить возникновение помех при резке внутренних или косозубых шестерен. |
| Защитный кожух Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки. |
| Система подачи СОЖ Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки.Оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки. |
| Система управления ЧПУ SIEMENS На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия). По желанию Покупателя может быть установлена система ЧПУ и сервосистема компании Fanuc (Япония). |
| Гидравлическая станция Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания. |
| Точность обработки зубчатых колес Точность обработки зубчатых колес может достигать 6-го класса китайского стандарта GB. |
