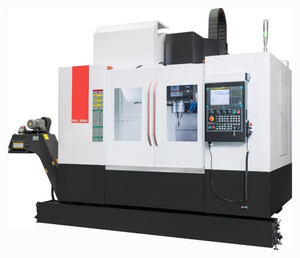

Вертикальный обрабатывающий центр KMT KVL-Q 500

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 - это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены длявысокопроизводительной и точной обработки *заготовок из стали, чугуна, цветных металлов. Обрабатывающие центры KMT KVL предназначены для операций: Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы. Область применения Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Изготовление пресс-форм и штампов высокого качества

Область применения

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

	Цельнолитая чугунная станина Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.
	Шпиндель Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.
	Линейные направляющие качения На станке установлены линейные направляющие качения по осям X / Y / Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования.
	Система ЧПУ SIEMENS Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:
	Приводы подач по осям X/Y/Z На станке установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений.
	Автоматическая система смены инструмента Обрабатывающие центры KVL-Q 500 / 600 оснащены 12 и 16 (соответственно) позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд.
	Система подачи СОЖ На станке установлена система подачи СОЖ с баком емкостью 80 литров.
	Автоматическая система смазки Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.
	Транспортёр для удаления стружки шнекового типа с тележкой Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.
	Кондиционер для электрошкафа Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
	Электрокомпоненты SIEMENS / OMRON / SCHNEIDER Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider.
	Телескопическия защита направляющих по всем осям Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ.
	Маховик перемещений по осям Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).
	Сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.
	Освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
	Пистолет обдува воздухом Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

Комплектация

Стандартная

Шпиндель BT-40 Производство: VOLIS (Тайвань), 8000 об/мин, мощность главного двигателя 5,5 / 7,5 кВт производства CTB (Китай), привод ремень

Дополнительная

	Поворотный стол (4-я ось) Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения.
	Система ЧПУ FANUC 0I-MF(5) Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5). Особенности:
	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.

Технические характеристики

Характеристика	Значение
ЦЕНА	2 746 301 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Расстояние от центра шпинделя до колонны, мм	360
Расстояние от торца шпинделя до поверхности рабочего стола, мм	90 - 510
Мощность двигателя шпинделя, кВт	5,5 / 7,5
Крутящий момент, Нм	35 / 47,8
Тип привода шпинделя	Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт	1 / 1 / 2
Мощность помпы СОЖ, кВт	0,5
Внутренний диаметр шпинделя, мм	120
Внешний диаметр шпинделя, мм	130
Система ЧПУ	Siemens / Fanuc
Модель	Siemens 808DA
Размер стола, мм	800 x 260
T-образные пазы, мм	3 x 16 x 75
Макс. нагрузка на стол, кг	200
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	320
Перемещение по оси Z, мм	420
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	18 / 18 / 16
Скорость подачи X / Y / Z, мм/мин	1 - 8000
Емкость магазина инструмента	12
Макс. вес KMT KVL-Q 500 инструмента, кг	8
Макс. длина инструмента, мм	250
Макс. диаметр инструмента (при полной загрузке ячеек), мм	90
Время смены инструмента, с	8
Точность позиционирования по осям X / Y / Z, мм	± 0,01
Повторяемость X / Y / Z, мм	± 0,005
Объем бака СОЖ, л	80
Давление воздуха, Бар	5 - 8
Диаметр ШВП, мм	25 x 10
Ширина направляющих по осям X / Y / Z, мм	25
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	90
Потребление электроэнергии, кВA	15
Длина, мм	2600
Ширина, мм	1950
Высота, мм	2400
Вес, кг	2400
