Установка гидроабразивной резки с ЧПУ Waterjet Corp SUPREMA PRIMIA LT 44

Станок гидроабразивной резки с ЧПУ (оборудование) предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня. Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д. Область применения Получаемые изделия

Область применения

Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д. Получаемые изделия

Схемы обработки

Конструктивные особенности

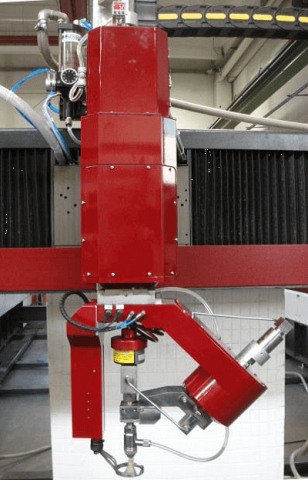

	2D-3D-технология наклонной резки «EDGE 5» Эксклюзивная двух-трехмерная система объемной обработки, способная к самонастройке и поддержанию сенсорным зондом автоматического постоянного расстояния от сопла к детали. С возможностью поворота ±55°. Так же встроена интеллектуальная система компенсации конусности. Техническая спецификация: Рабочие перемещения:Z,A,V,E,P-ось ± 55°;Инновационная четырехосная система (ПАТЕНТ);Позиционирование (ось):± 0.01º;Повторяемость (ось):± 0.005º;Скорость (ось):90º/сек. Характеристики:

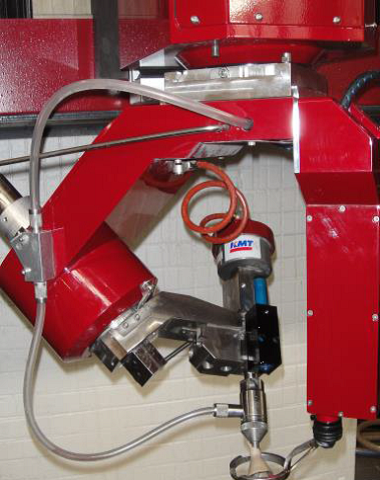

	3D 5-ти осевая голова с интеллектуальной компенсацией конусности Эксклюзивная трехмерная система объемной обработки, способная к самонастройке и поддержанию сенсорным зондом автоматического постоянного расстояния от сопла к детали. С возможностью поворота ±69° и бесконечным вращением. Так же встроена интеллектуальная система компенсации конусности. Техническая спецификация: Рабочие перемещения:A-ось ± 69°;Инновационная четырехосная система (ПАТЕНТ) для неограниченного вращения оси С;С-ось - бесконечное вращение;Позиционирование A,C - ось:± 0.01º;Повторяемость A,C - ось:± 0.005º;Скорость A,C - ось:90º/сек. Характеристики:
	Ось вращения Вращательная ось является оборудованием с непосредственным приводом, способно устанавливать точное положение (± 0,1°) заготовки под струей режущей воды. Чрезвычайная точность вращательной оси является идеальной для точного применения - медицинские компоненты, и одновременно с этим ось является достаточно мощной для того, чтобы она была способна поворачивать относительно крупные трубы (до 300 мм в диаметре) для архитектурного и промышленного применения.
	Система лазерного позиционирования «нуля» заготовки Система позволяет оператору точно назначать расположение «нуля» заготовки. Оператор активирует лазерный луч с панели управления и, используя джойстик, устанавливает лазерную точку в место «нуля» заготовки. Преимущества:
	Вакуумный датчик Позволяет постоянно проверять подачу абразивного потока и останавливает машину в случае, если абразивного потока не достаточно, что может привес Waterjet Corp SUPREMA PRIMIA LT 44ти к ухудшению качества резки.
	Система I.T.C. (запатентованная технология компенсации конусности реза) Система I.T.C. корректирует конусность реза, обеспечивая перпендикулярность реза при максимально возможных скоростях резки. ЧПУ компенсирует угол наклона (до 2 градусов) и направление режущей струи, обеспечивая высокое качество вырезаемых деталей и их относительно низкую стоимость. Также, для более быстрого и экономичного реза, в процессе I.T.C. компенсации, режущая струя направляется на вырезаемую деталь таким образом, чтобы уменьшить эффект запаздывания конца струи и время ускорений и замедлений реза на углах. Программное обеспечение WaterCad-Cam создает программу I.T.C. всего за несколько кликов «мыши».

Комплектация

Стандартная

	Состав

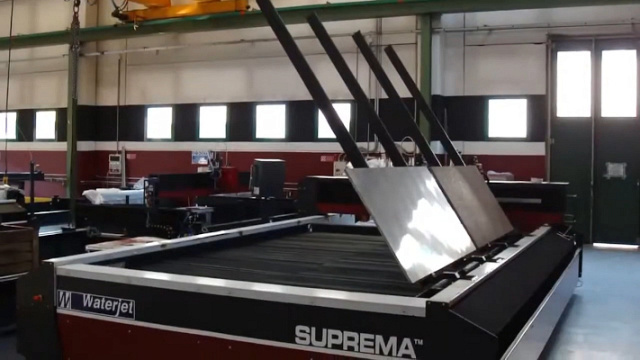

	Стол резервуар Оснащен опорными элементами из нержавеющей стали. Опорные элементы в виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист). Максимальная нагрузочная способность стола находится в пределах 600…2000 кг/м² в зависимости от модификации стола. Резервуар выполнен из нержавеющей стали и, следовательно, не требует техобслуживания. Стол не соприкасается со станиной станка, что исключает возможные влияния температуры или иные деформации резервуара на станину и её деформации.
	Направляющие станины Все станки оснащены запатентованной системой прецизионных направляющих. Двигатели, приводы и направляющие герметично защищены от воды и пыли двойными гофрами из специального материала. Такая конструкция привода обеспечивает высокую точность и плавность перемещений.
	Привод портала Привод механических перемещений портала и режущей головки осуществляется посредством прецизионной геликоидальной зубчато-реечной передачи с автоматической системой смазки.
	Система двойной защиты от попадания грязи и воды Портал защищен двойными кожухами, усилен ребрами жесткости.
	Система управления
	Управление - NC контроллер
	Дозирующее устройство подачи абразива Стандартное устройство подачи абразива позволяет регулировать количество абразивного материала, подаваемого к режущим головкам. Конструкция устройства основана на принципе песочных часов, что чрезвычайно удобно, надёжно и просто в обслуживании. Станок может быть также оборудован электронным устройством дозирующей подачи абразива. В этом случае подачу абразива можно варьировать непосредственно с панели управления оператора. Устройство дозирующей подачи абразива может быть снабжено датчиком уровня абразива и датчиком влажности, предотвращающим аварийное попадание воды в песковод.
	Бункер для абразива Абразив под давлением непрерывно подается к режущей головке через мини-бункер. Стальной закрытый резервуар - 300 кг.
	Режущая головка и клапан высокого давления Режущие головки и сопла, совмещенные со смесительной камерой, были специально разработаны компанией KMT для обеспечения максимальной эффективности режущего действия водоабразивной струи и удобства обслуживания. Конструкция режущей головки защищена международным патентом. Отверстие в режущей головке автоматически соосно выставляет сопло. Режущая головка легко преобразуется для резки чистой водой или водой с абразивом. Все режущие головки стандартно укомплектованы защитным колпачком для предотвращения разбрызгивания гидроабразивной струи. Сопла, применяемые для гидроабразивной резки на машинах Water Jet, выполнены как единое целое со смесительной камерой. Такая конструкция обеспечивает стабильность гидроабразивной струи и удобство обслуживания по сравнению с конструкцией, где смесительная камера и сопло выполнены отдельно. В силу специально оптимизированной конструкции сопла Water Jet позволяет повысить режущую способность гидроабразивной струи, что увеличивает производительность, скорость и качество обработки. Клапан высокого давления со встроенным ручным клапаном – также продукт, разработанный KMT. Он сконструирован для повышения личной безопасности оператора. Этот клапан запатентован в большинстве стран мира.
	Насос высокого давления ECOTRON 40, оптимизированная гидравлическая система, масляный охладитель Исполнение насоса высокого давления оптимизировано. Охладители масло/воздух, а также масло/вода имеются в стандартном исполнении и устанавливаются на раме основания кожуха насоса.

Дополнительная

	Система очистки шлама RT-AOS-3 Специальный пневматический мембранный насос создает давление для высасывания из многотрубной системы, расположенной на дне резервуара, шлама после фазы резания и отделяет его. Абразивный песок и продукты резания транспортируются в биг-бэг. Технические характеристики:
	Система умягчения воды Система водоподготовки позволит устранить карбонат кальция , чтобы гарантировать долгий срок службы насоса высокого давления, а так же расходные материалы. Система поставляется с внешним баком, раствор поваренной соли, способные к регенерации смолы внутри системы, когда устройство полностью загрязнено. Электронный программатор гарантирует полную автоматизацию процесса.
	Сверлильный модуль Сверлильный модуль предназначен для обработки мягких, цветных и хрупких материалов. Данная операция позволяет существенно снизить расход гранатового абразива при процессе врезки. Так же увеличивается производительность. Сверлильный модуль может быть как на совмещенном суппорте, так и на отдельном суппорте.
	Контактный высотный сенсор Управляется от ЧПУ. Автоматически контролирует позиционирование Возможно автоматическое позиционирование режущей головки рядом с материалом без какого-либо программирования расстояния или толщины материала Постоянное поддержание правильного расстояния между соплом и материалом, автоматическое управление датчиком во время операция резки Устройство от столкновений предотвращает любые повреждения при резке. Лазерная указка позволяет быстро позиционировать после визуального выбора нового исходного материала. Электронное устройство контроля вакуума постоянно контролирует использование абразива и останавливает машину в случае любого прерывания подачи абразива или дефекта абразива.
	6-я ось Возможность обработки круглых и профильных заготовок. Данная ось позволяет использовать оборудование с максимальной универсальностью. Диаметры и сечения профиля подбираются исходя из задач, ограничений практически не существует. 6-я ось может быть в исполнении как по оси перемещения «Y», так и по оси перемещения «X».
	Механическая система сверления

Технические характеристики

Характеристика	Значение
Внутренняя рабочая зона, мм	1500 x 1520
Скорость перемещения, м/мин	0 - 10
Точность позиционирования, мм	± 0,075
Повторяемость, мм	± 0,05
Датчик касания Ø 300 мм, мм	± 0,075
Ось X, мм	1250
Ось Y, мм	1250
Ось Z, мм	180
Ось A, °	-
Ось C, °	-
Исполнение	портального типа
Тип привода	ШВП
Длина, мм	2100
Ширина, мм	2000
Высота, мм	2000
