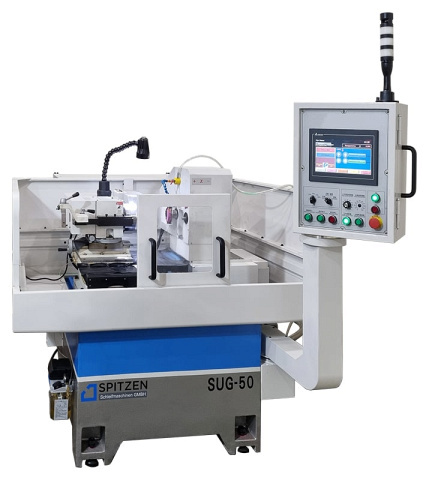

Универсальный круглошлифовальный станок Spitzen SUG-50NC

Станки предназначены для высокоточного внутреннего и наружногошлифования заготовок *из сталей, твердых сплавов и керамики с малыми габаритными размерами. Станки Spitzen SUG-50NC применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. * Возможность шлифования наружной и внутренней поверхности без переустановки заготовки. Область применения Инструментальное производство

Область применения

Станки Spitzen SUG-50NC применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. Инструментальное производство

Схемы обработки

Конструктивные особенности

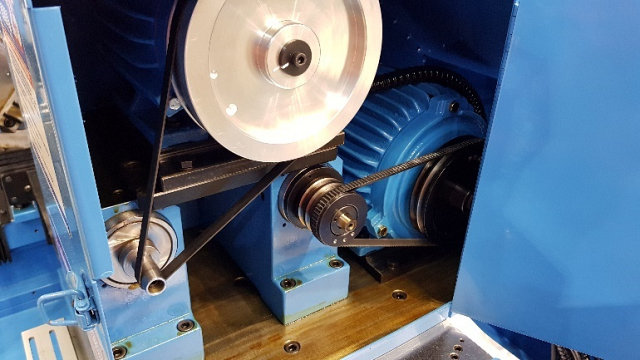

	Раздельные приводы Для шпинделей наружной и внутренней обработки

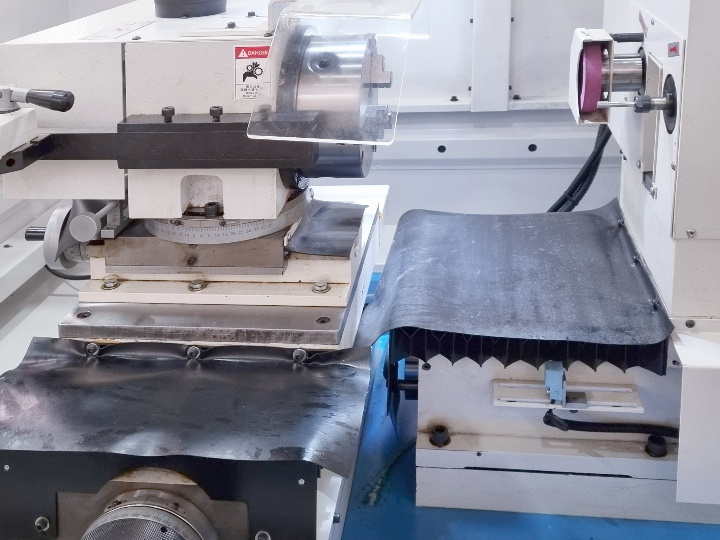

	Поворотная рабочая головка C 3-х кулачковым патроном на угол ± 22,5°

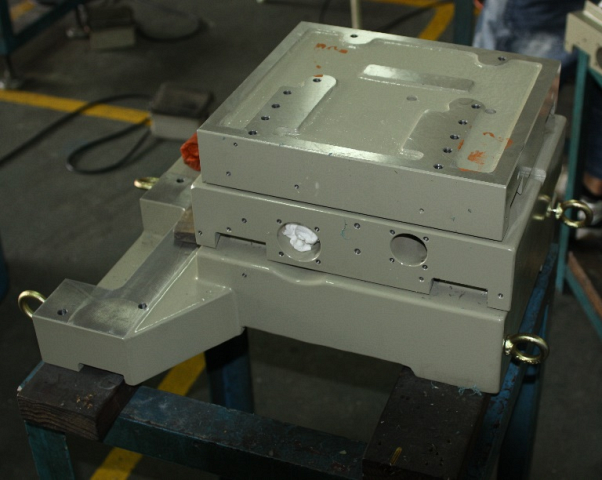

	Чугун Mechanite Все основные конструктивные элементы станка изготовлены из высококачественного чугуна марки Mechanite.
	Поперечные салазки Имеют двойные V-образные направляющие, покрытые износостойким полимерным материалом Turcite-B. Шабрение направляющих производится исключительно вручную

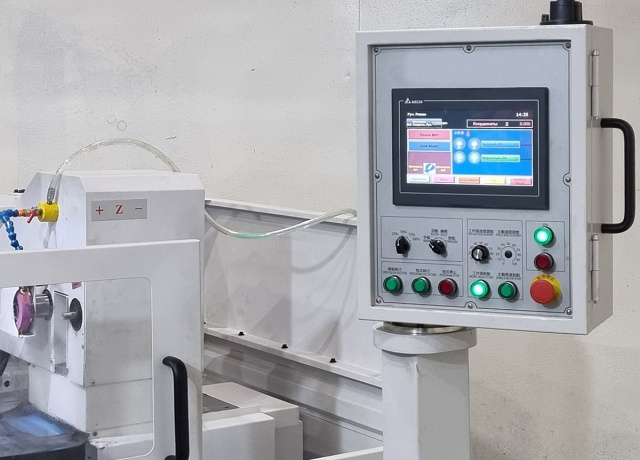

	NC-панель управления (по оси Z) Числовой контроллер с цветным сенсорным ЖК дисплеем позволяет запрограммировать величину продольного хода (ось Z) при помощи сервопривода. Благодаря этому, на станке возможно выполнять, как шлифование цилиндрической поверхности, так и торца. Минимальная программируемая величина перемещения составляет 0,001 мм. Перемещение по оси X осуществляется за счет высокоточной винтовой пары по градуированной шкале с дискретностью 0,005 мм.

Комплектация

Стандартная

Сдвижной защитный кожух Стандартное исполнение со сдвижным защитным кожухом.

Дополнительная

	Герметичная защитная кабина (полностью закрытая рабочая зона) Специальное исполнение с герметичной защитной кабиной.
	Высокоскоростные шпиндели Nakanishi, Япония На 60 000 и 80 000 об/мин (более высокие обороты по запросу).

Технические характеристики

Характеристика	Значение
Диаметр наружного шлифования, мм	0,5 - 60
Диаметр внутреннего шлифования, мм	1,5 - 50
Диаметр зажимаемой заготовки, мм	3 - 150
Макс. продольное перемещение (ось Z), мм	300
Макс. поперечное перемещение (ось X), мм	300
Мин. программируемое значение продольного перемещения, мм	0,001
Мин. программируемое значение поперечного перемещения, мм	0,005
Угол поворота рабочей головки, °	± 22,5
Продольная подача (ось Z)	Автоматическая (сервопривод)
Поперечная подача (ось X)	Механическая (винтовая пара)
Тип шлифования	Круглое наружное и внутреннее шлифование
Частота вращения наружного шлифовального узла, об/мин	0 - 12 000
Частота вращения внутреннего шлифовального узла, об/мин	0 - 55 000
Частота вращения заготовки, об/мин	0 - 600
Скорость подачи стола, м/мин	0 - 6
Мощность привода передней бабки, кВт	0,12
Мощность электродвигателя наружного шлифовального узла, кВт	1
Мощность электродвигателя внутреннего шлифовального узла, кВт	0,75
Мощность сервопривода продольной подачи, кВт	1
Размер шлифовального круга (D x d x B), мм	100 x 25,4 x 20
Наличие ЧПУ	нет
Длина, мм	1900
Ширина, мм	1900
Высота, мм	1950
Вес Spitzen SUG-50NC, кг	1900
