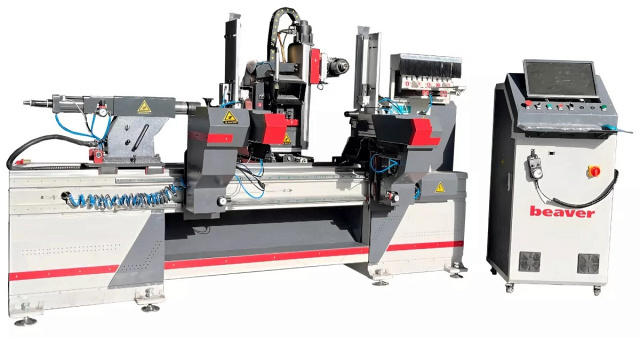

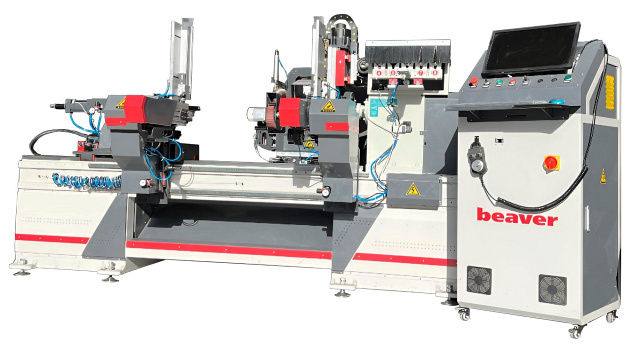

Токарный центр с ЧПУ с автозагрузкой заготовок Beaver 12D4 AUTO AT

Код товара: 106834

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Beaver

Описание
Отзывы
Доставка

Комплексная обработка заготовок из древесины за 1 установ: точение, фрезерование, гравировка, сверление, формирование плоских и изогнутых граней заготовки, шлифование и др. Фабрики по производству стульев, столов, мебельных комплектующих и других изделий из массива древесины. Область применения Получаемые изделия

Область применения

Фабрики по производству стульев, столов, мебельных комплектующих и других изделий из массива древесины. Получаемые изделия

Схемы обработки

	Точение резцами
	Фрезерование шпинделем

Конструктивные особенности

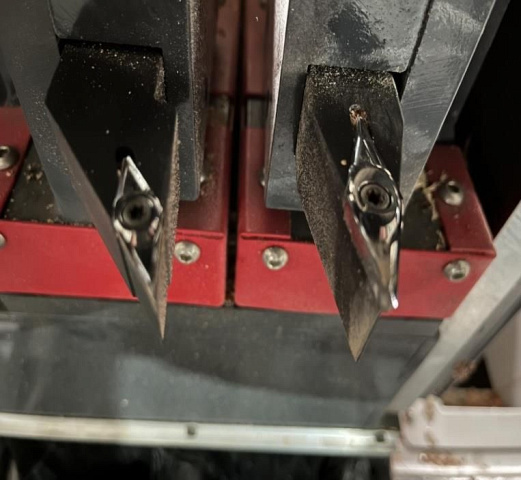

	Черновой и чистовой резцы Черновой V-образный резец для основного съема материала. Широкая режущая часть резца позволяет точить глубокий профиль за 1 проход. Двусторонняя заточка для работы в обе стороны исключает холостой ход. Чистовой резец с ромбовидной пластиной. По мере износа одной стороны пластина легко поворачивается, и работа продолжается другой стороной.

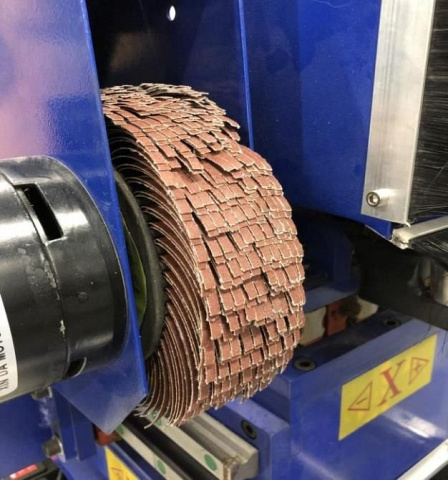

	Щеточный шлифовальный узел Финальная операция шлифования исключает ручной труд и повышает производительность.
	Фрезерный шпиндель Увеличенной мощностью 9 кВт позволяет работать в интенсивных режимах и осуществлять большие съемы материала. Работа разными инструментами позволяет значительно сократить время изготовления деталей.
	Фрезы Со станком поставляется спиральная фреза 32х80 мм, которая позволяет изготавливать сложные асимметричные изделия, например ноги-кабриоль.
	Магазин на 5 инструментов Позволяет осуществлять замену концевого инструмента в автоматическом режиме, что значительно увеличивает производительность и исключает человеческий фактор.
	Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки.
	Пневмоцилиндры рабочих узлов Индивидуальное движение узлов/агрегатов при помощи независимых пневмоцилиндров.
	Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя.

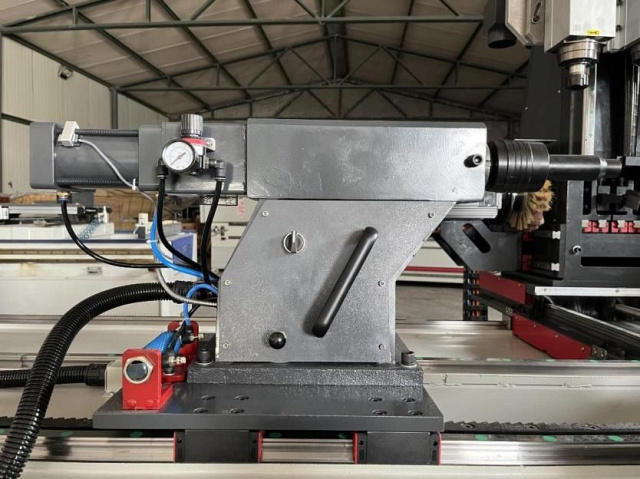

	Пневматический зажим заготовки Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.
	Фиксация задней бабки Смещение упора исключено благодаря надежному пневмозамку.
	Массивная станина Усилена ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон: зона обработки и зона агрегатов. Подобная компоновка увеличивает базу и повышает устойчивость станка. Масса Beaver 12D4 AUTO AT станка 1 600 кг.

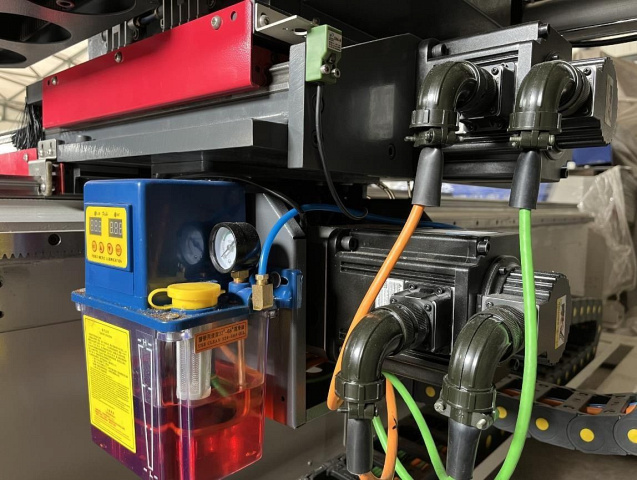

	Автоматическая смазка На станке установлена автомати-ческая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.
	Защитный кожух для ШВП по оси Z Исключает попадание пыли в ШВП, увеличивает ресурс и снижает время на обслуживание станка.

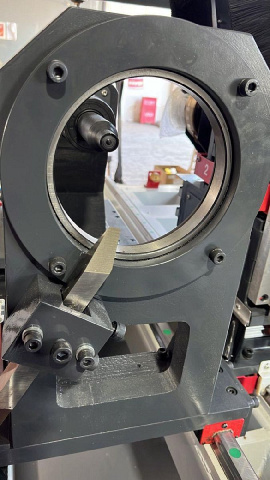

	Люнет + черновой нож Люнет применяется для исключения вибраций на тонких заготовках. Резец перед люнетом необходим для калибровки заготовки и гарантированного получения изделий заданной формы.
	Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением WEIHONG V15 и системой управления NC Studio.

Комплектация

Дополнительная

	Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Рукавный фильтр ECOWOOD FPC-3500, Турция Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH

Технические характеристики

Характеристика	Значение
Размер зоны обработки, мм	Ø 300 x 1200
Диаметр обработки, мм	300
Длина обработки, мм	1200
Максимальный диаметр изделия при работе с люнетом, мм	140
Возможность торцевого точения	нет
Способ загрузки заготовки	автоматическая
Перемещение суппорта с инструментом	автоматическое (ЧПУ)
Количество фрезерных шпинделей, шт.	1
Фрезерный шпиндель нов	нет
Мощность двигателя фрезерного шпинделя, кВт	9
Мощность двигателя фрезерного вала, кВт	нет
Мощность двигателя шлифовального узла, кВт	0,5
4-х кулачковый патрон	нет
Мощность двигателя вращения заготовки, кВт	5,5
Количество инструментов (резцы): основные + черновой на люнете, шт	2 + 1
Наличие шлифовального узла	да
Поворотный шпиндель с возможностью фрезеровки под углом	нет
Узел дискового точения	нет
Наличие ЧПУ	есть
Автоматическая смена инструмента	да
Длина, мм	2800
Ширина, мм	2200
Высота, мм	1800
Вес, кг	1600
