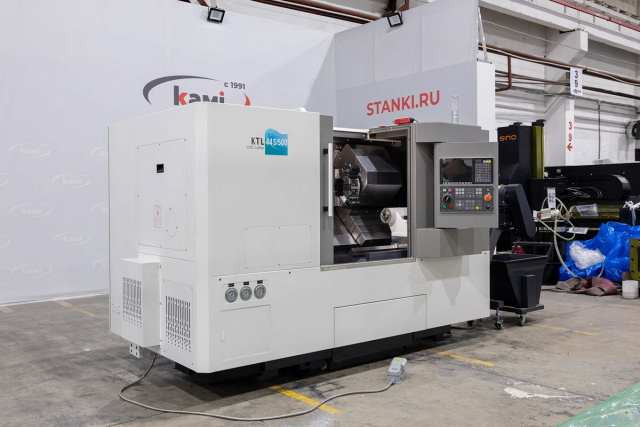

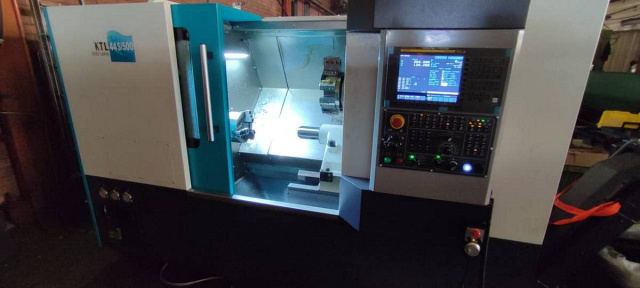

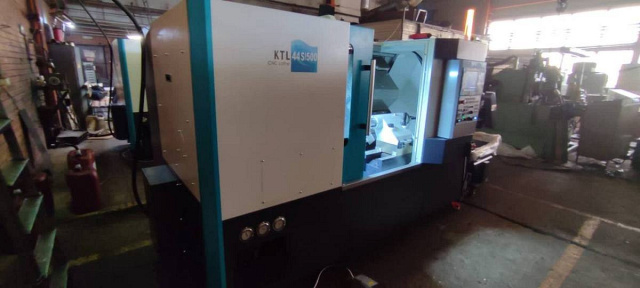

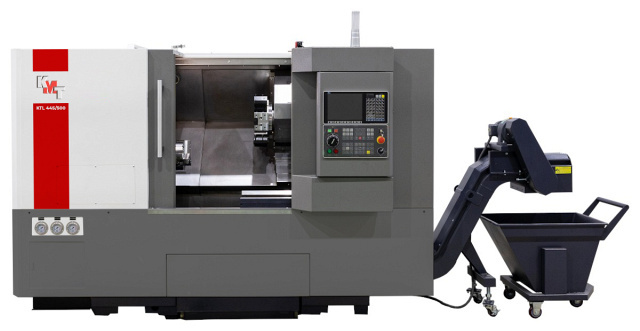

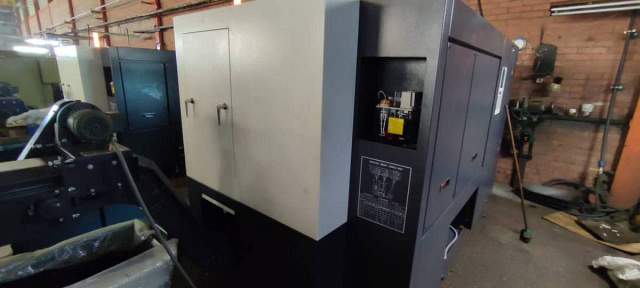

Токарный центр c наклонной станиной KMT KTL 44S/500 Siemens
Токарные станки с наклонной станиной серии KTL-D применяются дляполучистовой и чистовой обработки*наружных и внутренних поверхностей деталей типа тел вращения.
Основные операции:
Токарные станки с ЧПУKMT KTL-Dнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности.
* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.
Благодаря использованию линейных направляющих HIWIN / THK из Японии - увеличивается точность обработки деталей и скорость перемещения основных узлов станка.
Область применения
Автомобильная промышленность
Приборостроение
Машиностроение
Авиационная промышленность
Двигателестроение
Область применения
Токарные станки с ЧПУKMT KTL-Dнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность ДвигателестроениеСхемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности
 | Цельнолитная станина Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок. |
 | Система ЧПУ Fanuc (Япония) Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Мощность главного привода 11 / 15 кВт. |
 | Система ЧПУ H-CNC808DiT (Китай) Мощность главного привода 12 / 18 кВт. |
 | Система ЧПУ Siemens 828D Мощность главного привода 11 / 14,3 кВт. |
 | Линейные направляющие Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. |
 | Револьверная головка Гидравлическая револьверная головка на 8 позиций, время смены инструмента - 0,3 сек. |
 | Гидравлический 3-х кулачковый партон Гидравлический патрон AutoStrong (Тайвань) применяется для зажатия заготовки в процессе обработки. |
 | Подшипники шпинделя Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках шпиндель обладает высокой жесткостью и точностью |
 | ШВП На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки. |

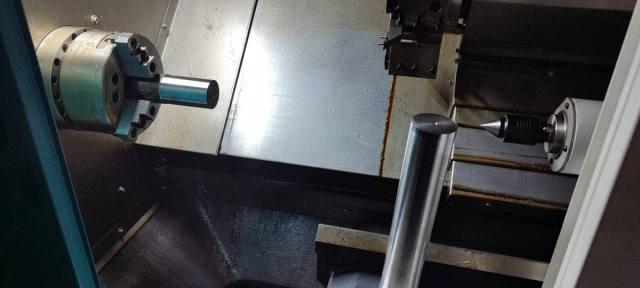

 | Задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. |
 | Револьвер Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с. |
 | Транспортёр В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки. |
 |
Комплектация
Стандартная
| |
| |
 | |
| |
| |
 | |
 | |
 | |
 | |
 | Автоматическая система смазки |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 5 078 235 ₽ |
| Макс. диаметр вращения, мм | 440 |
| Макс. диаметр точения, мм | 260 |
| Макс. длина точения, мм | 450 |
| Макс. диаметр прутка, мм | 52 |
| По оси X, мм | 165 |
| По оси Z, мм | 500 |
| Конус | А2-6 |
| Частота вращения шпинделя, об/мин | 4500 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 20 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Размер державки инструмента, мм | 25 x 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,008 / 0,008 |
| Повторяемость, мм | 0,004 / 0,004 |
| Перемещение задней бабки, мм | 460 |
| Конус пиноли задней бабки | MT4 |
| Ход пиноли задней бабки, мм | 130 |
| Диаметр пиноли задней бабки, мм | 80 |
| Двигатель привода главного шпинделя, кВт | 11 / 14,3 |
| Двигатель привода оси Х, кВт | 1,2 |
| Двигатель привода оси Z, кВт | 1,4 |
| Крутящий момент главного шпинделя, Нм | 98 / 130 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 |
| Система ЧПУ | Siemens |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 2760 |
| Ширина, мм | 1500 |
| Высота, мм | 1760 |
| Вес c, кг | 5000 |
