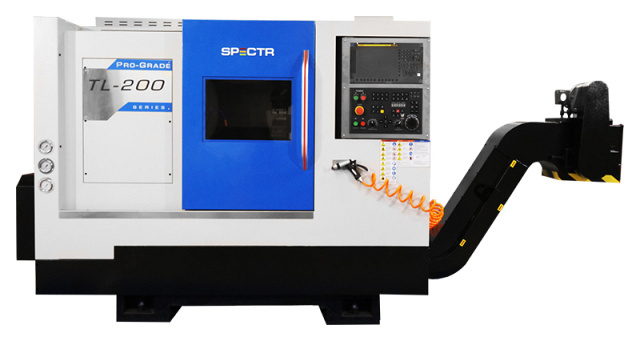

Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200

Код товара: 105461
На складе: 2 шт.
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.1
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.2
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.3
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.4
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.5
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.6
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.7
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.8
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.9
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.10
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.11
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.12
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.13
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.14
  • Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200, рис.15
5.0 (голосов 333 / просмотров 500)

Артикул: 9371658tl_200

Печать
02.10.2025
На складе: 2
Уточните цену
Получить предложение
Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: SPECTR
Токарные станки с наклонной станиной серии TL предназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. Токарные станки с наклонной станиной серии TL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности. Область применения Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Область применения

Токарные станки с наклонной станиной серии TL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Схемы обработки

SPECTR TL-200 Осевое сверлениеОсевое сверление
SPECTR TL-200 РазвёртываниеРазвёртывание
SPECTR TL-200 Наружное (проходное) точениеНаружное (проходное) точение
SPECTR TL-200 Точение канавкиТочение канавки
SPECTR TL-200 Точение фаскиТочение фаски
SPECTR TL-200 Точение конусаТочение конуса
SPECTR TL-200 Точение торцаТочение торца
SPECTR TL-200 РезьбонарезаниеРезьбонарезание
SPECTR TL-200 РасточкаРасточка
SPECTR TL-200 Накатка профиляНакатка профиля

Конструктивные особенности

SPECTR TL-200 Станина Станина
SPECTR TL-200 Шпиндель Шпиндель
SPECTR TL-200 Револьверная голова Револьверная голова
SPECTR TL-200 Автоматизировання задняя бабка Автоматизировання задняя бабка
SPECTR TL-200 Перемещение задней бабки Перемещение задней бабки
SPECTR TL-200 Роликовые направляющие Роликовые направляющие

Комплектация

Стандартная

SPECTR TL-200 Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF (5) Plus, LCD монитор 10,4 дюймов В версии Plus расширен функционал:Система ЧПУ
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF (5) Plus, LCD монитор 10,4 дюймов.В версии Plus расширен функционал:
SPECTR TL-200 Инсрументальные блоки Инсрументальные блоки
SPECTR TL-200 Токарный патрон В базовой комплектации установлен гидравлический самоцентрирующийся 3-х кулачковый патрон размером 8’’ (208 мм) фирмы AutoGrip (Тайвань) Изготовлен из износостойкой стали Предназначен для зажима заготовок цилиндри...Токарный патрон
В базовой комплектации установлен гидравлический самоцентрирующийся 3-х кулачковый патрон размером 8’’ (208 мм) фирмы AutoGrip (Тайвань). Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.
В стандартную комплектацию входят комплекты калёных и сырых кулачков для полноценной работы.
Макс. диаметр зажима – 210 мм
Мин. диаметр зажима – 23 мм
Макс. усилие зажима – 31,9 кН
SPECTR TL-200 Подготовка для системы измерения Подготовка для системы измерения
SPECTR TL-200 Система измерения инструмента Система измерения инструмента
SPECTR TL-200 Электронный замок Электронный замок
SPECTR TL-200 Конвейер для удаления стружки Конвейер для удаления стружки
SPECTR TL-200 Трансформатор Трансформатор
SPECTR TL-200 Подготовка для пруткоподатчика Подготовка для пруткоподатчика
SPECTR TL-200 Комплект ЗИП В комплект ЗИП входит:Комплект ЗИП
В комплект ЗИП входит:

Дополнительная

SPECTR TL-200 Система ЧПУ Siemens Система ЧПУ Siemens
SPECTR TL-200 Автоподатчик прутка DH-65/65L Автоподатчик прутка DH-65/65L
SPECTR TL-200 Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ)
SPECTR TL-200 СОЖ через инструмент (10 бар) СОЖ через инструмент (10 бар)

Технические характеристики

ХарактеристикаЗначение
Макс. диаметр вращения, мм470
Макс. диаметр точения, мм400
Макс. длина точения, мм400
Макс. диаметр прутка, мм52
По оси X, мм210
По оси Z, мм400
КонусA2-6
Частота вращения шпинделя, об/мин4000
Диаметр отверстия шпинделя, мм62
Размер патрона, дюйм8
Ускоренная подача по оси X, м/мин24
Ускоренная подача по оси Z, м/мин24
Размер державки инструмента, мм25 x 25
Размер державки расточного резца, мм40
Точность позиционирования, мм0,009 / 0,009
Повторяемость, мм0,003 / 0,004
Перемещение задней бабки, мм400
Конус пиноли задней бабкиMT4
Ход пиноли задней бабки, мм120
Диаметр пиноли задней бабки, мм75
Двигатель привода главного шпинделя, кВт11 / 15
Двигатель привода оси Х, кВт1,8
Двигатель привода оси Z, кВт1,8
Крутящий момент главного шпинделя, Нм118
Двигатель приводного инструмента, кВтнет
Крутящий момент приводного инструмента, Нмнет
Количество инструментов, шт.10
Угол наклона станины, град.45
Тип направляющихкачения
Приводной инструментнет
Ось Yнет
Длина, мм3455
Ширина, мм1395
Высота, мм1855
Вес SPECTR TL-200, кг3500
