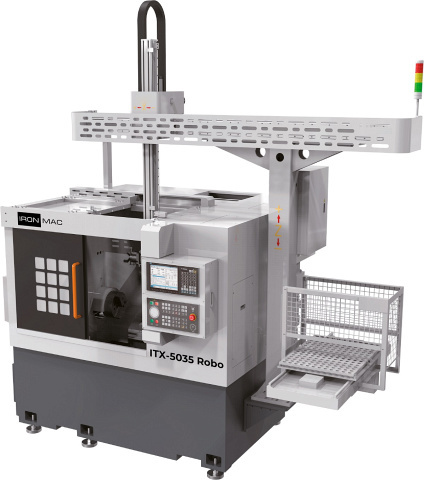

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-5035 ROBO

Токарные станки с наклонной станинойITX-5035 Roboпредназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. На токарном станке ITX-5035 Robo возможно выполнение таких операций как: Токарные станки с наклонной станиной серииITX-5035 Roboприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности. Область применения Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Область применения

Токарные станки с наклонной станиной серииITX-5035 Roboприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Станина Представляет собой цельную литую наклонную станину лестничного шагового подъемного типа на 30°. Внутренние ребра жесткости станины расположены в форме клетки, что обеспечивает более высокую устойчивость к изгибу и кручению и обеспечивает общую динамическую жесткость и устойчивость станка.

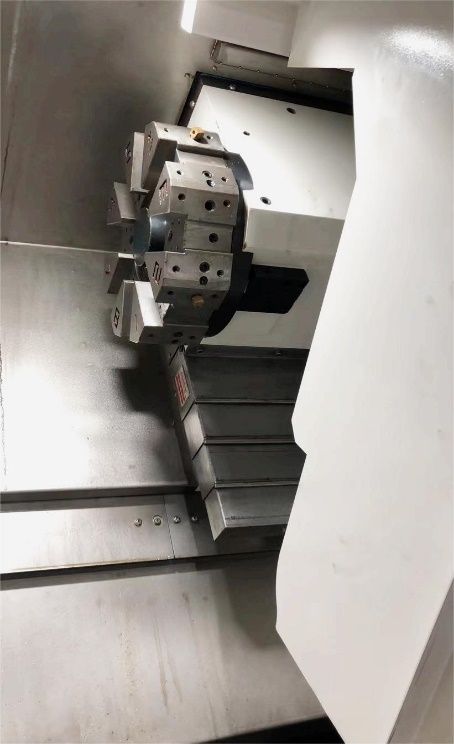

	Револьверная головка 8-позиционная револьверная головка с сервоприводом, позиционирования цепного колеса и гидравлической блокировки для обеспечения скорости, точности и жесткости смены инструмента.

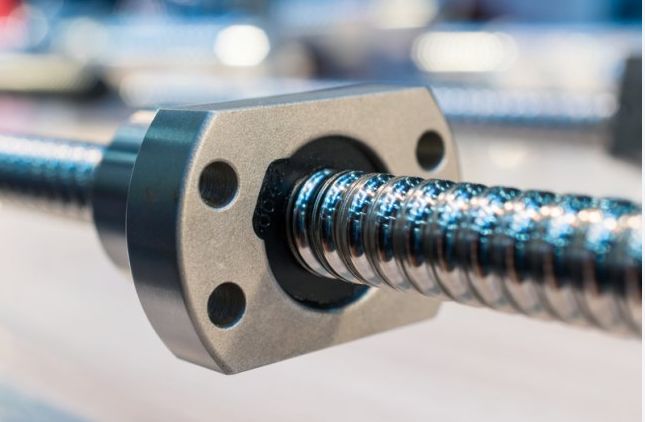

	Прецизионная ШВП Оси X/Z используют прецизионную шарико-винтовую передачу класса C3 в сочетании с линейной роликовой направляющей класса PMI, которая обладает хорошими динамическими характеристиками. Скорость быстрого перемещения по оси X и оси Z составляет 30 м/мин и 36 м/мин соответственно.

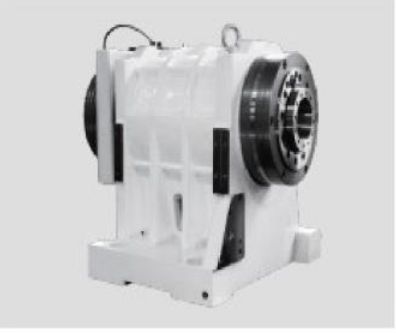

	Шпиндель Имеет мощную, высокоскоростную, высокоточную конструкцию с высоким крутящим моментом, оснащенную японскими высокоточными подшипниками NSK класса P4 и тайваньским 8-дюймовым зажимным патронным цилиндром, что обеспечивает хорошую точность и эффективность обработки.

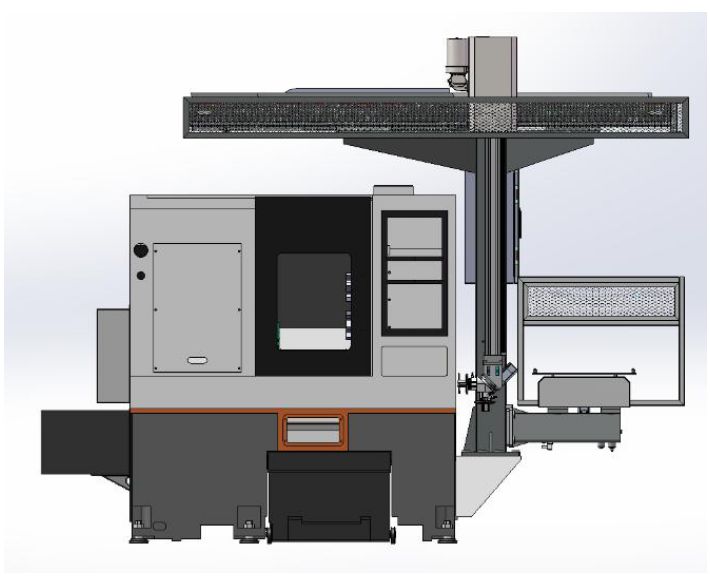

	Портальная загрузка/выгрузка деталей Загрузка и выгрузка деталей происходит с помощью портального манипулятора HSR-AR410. Параметры манипулятора HSR-AR410:Максимальная скорость по осям X, Z: 120 м/мин;Ход по оси X: 2,2 м;Ход по оси Z: 1,1 м;Нагрузка: 2x5 кг.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	500
Макс. диаметр точения, мм	330
Макс. длина точения, мм	350
По оси X, мм	190
По оси Z, мм	370
Конус	A2-6
Частота вращения шпинделя, об/мин	4500
Диаметр отверстия шпинделя, мм	62
Размер патрона, дюйм	8
Ускоренная подача по оси X, м/мин	30
Ускоренная подача по оси Z, м/мин	36
Размер державки инструмента, мм	25
Размер державки расточного резца, мм	40
Двигатель привода главного шпинделя, кВт	7,5 / 11
Двигатель приводного инструмента, кВт	нет
Крутящий момент приводного инструмента, Нм	нет
Количество инструментов, шт.	8
Угол наклона станины, град.	30
Тип направляющих	качения
Приводной инструмент	нет
Ось Y	нет
Длина, мм	2120
Ширина, мм	1760
Высота, мм	1850
Вес IRONMAC ITX-5035 ROBO, кг	3500
