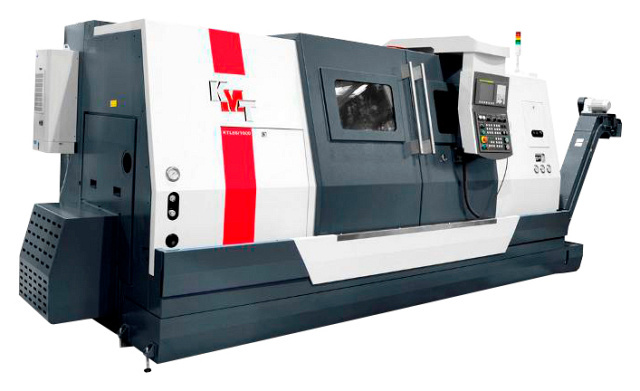

Токарный станок с наклонной станиной KMT KTL65/1500 Z

Токарные станки с ЧПУ серии КТL предназначены длявысокоскоростной токарной обработки*наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая: Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой: * В зависимости от режимов резания - до 3000 оборотов шпинделя в минуту на станках серии KTL Область применения Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение

Область применения

Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой: Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Система ЧПУ FANUC Промышленная система ЧПУ Fanuc самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
	Револьверная головка В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на8 инструментов (10/12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
	Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK (Япония).
	Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.
	Направляющие скольжения После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации. В станке установлены все передачи ШВП производства HIWIN (Тайвань).
	Задняя бабка
	Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.
	Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK(Япония).
	Редукторный привод для серии Z Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы.

Комплектация

Стандартная

	Система ЧПУ Fanuc (Япония) Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
	Револьверная головка В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на 8 инструментов (10 / 12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
	Гидравлическая задняя бабка В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.
	Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.
	Педаль зажима / разжима патрона / пиноли задней бабки Предназначена для зажима / разжима гидравл и ческого патрона и пиноли задней бабки.
	Транспортер для удаления стружки Предназначен для автоматизации сбора стружки из черных и цветных металлов в процессе работы станка.
	Система автоматической смазки Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала.
	Освещение рабочей зоны Освещение рабочей зоны

Дополнительная

	Револьверная головка на 12 позиций 12 позиционная револьверная головка позволит расширить технологические возможности вашего производства, увеличить номенклатуру обрабатываемых изделий, позволит производить обработку конструктивно более сложных деталей за одну установку.
	Задняя бабка управляемая по оси Z от ЧПУ Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z.
	Редукторный привод У серии станков Z шпиндельная бабка оснащается редукторным приводом. Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы.
	Система измерения инструмента Привязка инструмента производится не по детали - «по первой стружке», что является непомерно большой потерей времени в общем цикле изготовления детали (привязка, измерение, корректировка), а при помощи специальной системы измерения смонтированной на корпус станка. Сердцем такой системы является комплект датчиков и щупа, которые обеспечивают измерения, а также комплект программного обеспечения, который обеспечивает интеграцию с системой ЧПУ и предлагает ряд разнообразных возможностей.
	Люнеты Технологические возможности оборудования могут быть расширены за счет применения люнетов. Основное назначение данного приспособления - поддержка длинных заготовок (длина которых превышает в 10 - 12 раз диаметр) и создание условий для надежной обработки, исключающей образование вибрации.
	Устройство подачи прутка

Технические характеристики

Характеристика	Значение
ЦЕНА	10 373 130 ₽
ЦЕНА ПО АКЦИИ	9 171 968 ₽
Макс. диаметр вращения, мм	630
Макс. диаметр точения, мм	410
Макс. длина точения, мм	1500
Макс. диаметр прутка, мм	87
По оси X, мм	330
По оси Z, мм	по запросу
По оси Y, мм	1100 (1600)
Конус	А2-11
Частота вращения шпинделя, об/мин	1000
Диаметр отверстия шпинделя, мм	106
Размер патрона, дюйм	15
Ускоренная подача по оси X, м/мин	8
Ускоренная подача по оси Z, м/мин	12
Размер державки инструмента, мм	32 x 25
Размер державки расточного резца, мм	50
Точность позиционирования, мм	0,012 / 0, 016
Повторяемость, мм	0,006 / 0,008
Перемещение задней бабки, мм	по запросу
Конус пиноли задней бабки	МТ5
Ход пиноли задней бабки, мм	100
Диаметр пиноли задней бабки, мм	130
Двигатель привода главного шпинделя, кВт	15 / 18,5
Двигатель привода оси Х, кВт	по запросу
Двигатель привода оси Z, кВт	по запросу
Крутящий момент главного шпинделя, Нм	по запросу
Двигатель приводного инструмента, кВт	по запросу
Крутящий момент приводного инструмента, Нм	по запросу
Количество инструментов, шт.	8
Система ЧПУ	Fanuc
Угол наклона станины, град.	45
Тип направляющих	скольжения
Приводной инструмент	нет
Ось Y	да
Длина, мм	5620
Ширина, мм	1990
Высота, мм	2150
Вес KMT KTL65/1500 Z, кг	8100
