Токарный станок с ЧПУ KMT KLE 360

Данные станки с высокой скоростью и точностью предназначены дляполучистовой и чистовой обработки *различного вида деталей типа: вал, диск, втулка. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.Основные операции:точение наружных поверхностей;расточка отверстий;расточка внутренних криволинейных поверхностей конической формы;обработка наружной и внутренней резьбы;обработка дуг;разворачивания отверстий;скоростная обработка черных и цветных металлов.* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.Область примененияТокарные станки с ЧПУ KMT KLE 360 нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности.МашиностроениеАвтомобильная промышленностьОбласть применения Основные операции: Токарные станки с ЧПУ KMT KLE 360 нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. Область применения Машиностроение Автомобильная промышленность

Область применения

Токарные станки с ЧПУ KMT KLE 360 нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. Машиностроение Автомобильная промышленность

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Цельнолитая чугунная станина Для станины токарного станка применяется литая станина из модифицированного чугуна марки HT250. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 20 - 25 мм, увеличена масса KMT KLE 360 станины в сравнении с аналогичными станками на 10 - 15 %.
	Линейные направляющие качения На станке установлены линейные направляющие качения по осям X и Z производства BTP (Китай), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X / Z соответственно 25 / 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. Опционально есть возможность установить направляющие HIWIN (Тайвань).
	Шпиндельный узел На токарных станках с ЧПУ моделей КLЕ передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки. В стандартной комплектации станок оснащен шпинделем с полым цилиндром для обработки прутков до Ø 28 / 46 мм.
	Приводы подач по осям X / Z На станке установлены оригинальные приводы подач от производителя Siemens (Fanuc – опция).

Комплектация

Стандартная

	Пневматический 3-х кулачковый патрон В стандартной комплектации установлен 3-х кулачковый патрон с пневматическим зажимом. Он используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон имеет проходное отверстие для обработки прутка и длинных деталей.
	Система ЧПУ Siemens Станки укомплектованы одной из самых распространенных систем ЧПУ в России – Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:
	Инструментальная система В стандартной комплектации на токарных станках с ЧПУ KMT KLE 360 устанавливается многоинструментальный суппорт или 4-х позиционный резцедержатель, который позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы.
	LED-освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
	Трехцветная сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.
	Теплоообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух- трехсменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.
	Маховик перемещений по осям (MPG) Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.
	СЕ стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.
	Магнитный выключатель открытия двери Магнитный выключатель открытия двери снижает риск получения травмы на производстве, соответствует нормам техники безопасности на предприятии.

Дополнительная

	Гидравлический 3-х кулачковый патрон с полым цилиндром Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М-кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.
	6-ти позиционная револьверная головка Yantai На токарные станках с ЧПУ KMT KLE 360 возможна установка 6-ти позиционной электрической револьверной головки, которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент. Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370 Вт, давление СОЖ на выходе - 2,3 MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.
	Система ЧПУ Fanuc Особенности системы ЧПУ Fanuc 0i Mate-TD:
	8-ми позиционная револьверная головка Yantai Установка 8-ми позиционной револьверной головки значительно расширяет технологические возможности оборудования и как следствие расширяет номенклатуру обрабатываемых деталей. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.
	Устройство для полигонального точения Полигональное точение — это процесс обработки плоскостей на вращающихся деталях при помощи специальных фрез на токарных станках с ЧПУ или многошпиндельном оборудовании. Метод основан на синхронизации угловых скоростей вращения детали и вращающегося инструмента с определенным соотношением скоростей узлов, управляемых ЧПУ. В настоящее время некоторыми производителями выпускается специальный режущий инструмент для полигонального точения, который представляет собой дисковую фрезу с одним или несколькими режущими элементами, расположенными между собой под определенным углом.

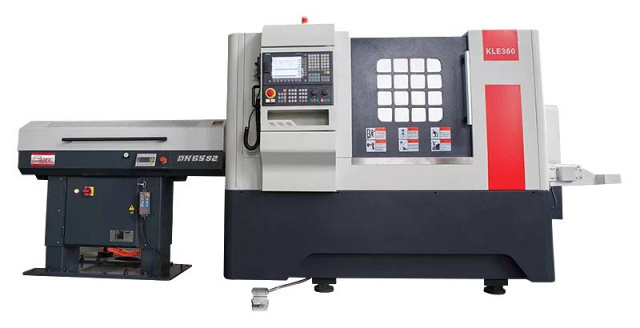

	Устройство подачи прутка прост и надёжен в работе;программируемый расход материала;возможность программирования реверс;индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе);быстрая смена диаметра заготовки;возможность использования 6-тигранных заготовок;быстрая смена заготовок;экономия материала.
	Конвейер удаления стружки Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
	Уловитель деталей Предназначен для безопасного удаления детали из зоны обработки, исключает повреждение поверхностей детали, обеспечивает полностью автоматический цикл обработки.

Технические характеристики

Характеристика	Значение
Макс. диаметр обработки над станиной, мм	360
Макс. диаметр обработки над суппортом, мм	190
Макс. длина обработки, мм	320
Макс. диаметр прутка, мм	51
По оси X, мм	350
По оси Z, мм	420
Ускоренные перемещения по осям X / Z, м/мин	16 / 18
Ширина направляющих, мм	260
Конус	65, 1:20
Диаметр отверстия шпинделя, мм	62
Диаметр патрона, мм	200
Исполнение патрона	гидравлика
Тип фланца шпинделя	А2-6
Количество диапазонов вращения шпинделя	бесступенчато
Мощность главного привода, кВт	7,5
Макс. частота вращения шпинделя, об/мин	4000
Система ЧПУ	Siemens / Fanuc
Мощность помпы СОЖ, кВт	0,37
Станина	цельнолитая станина (чугун)
Приводной инструмент	опционально (2 осевых + 2 радиальных)
Ось Y	опционально
Диапазон поперечной подачи по оси X, мм/об	1 - 10 000
Диапазон продольной подачи по оси Z, мм/об	1 - 10 000
Точность позиционирования по осям X / Z, мм	0,01 / 0,012
Повторяемость по осям X / Z, мм	0,005 / 0,006
Исполнение	-
Конус пиноли задней бабки	-
Выдвижение пиноли задней бабки, мм	-
Диаметр пиноли задней бабки, мм	-
Количество инструментов, шт.	4 / 6 (8 опция), (Drive 2+2 опция)
Размер сечения державки резца, мм	20 х 20
Размер сечения державки расточного инструмента, мм	Ø 20
Длина, мм	2000
Ширина, мм	1500
Высота, мм	1500
Вес, кг	1800
