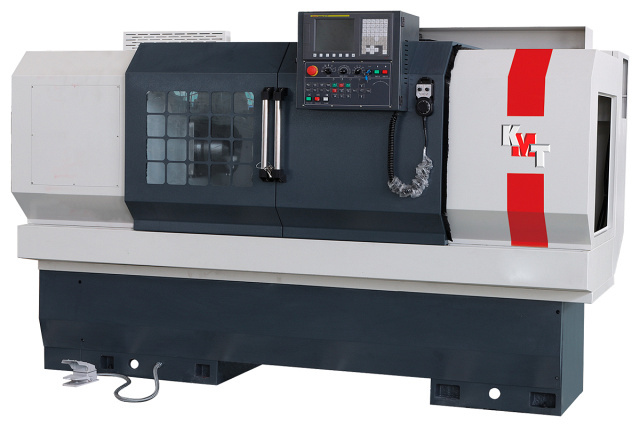

Токарный станок с ЧПУ KMT КЕ36/750 S+M (М)

Данные станки с высокой скоростью и точностью предназначены дляполучистовой и чистовой обработки *различного вида деталей типа: вал, диск, втулка. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.Основные операции:точение наружных поверхностей;расточка отверстий;расточка внутренних криволинейных поверхностей конической формы;обработка наружной и внутренней резьбы;обработка дуг;разворачивания отверстий;скоростная обработка черных и цветных металлов.* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.Область примененияТокарные станки с ЧПУ KMT KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности.МашиностроениеАвтомобильная промышленностьАвиационная промышленностьОбласть применения Основные операции: Токарные станки с ЧПУ KMT KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. Область применения Машиностроение Автомобильная промышленность Авиационная промышленность

Область применения

Токарные станки с ЧПУ KMT KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. Машиностроение Автомобильная промышленность Авиационная промышленность

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Цельнолитая чугунная станина Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса KMT станины в сравнении с аналогичными станками на 10 - 15 %.
	Увеличенное отверстие в шпинделе В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.
	Направляющие скольжения На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

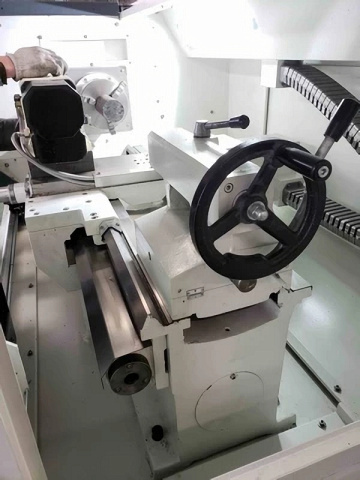

	Ручная задняя бабка Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

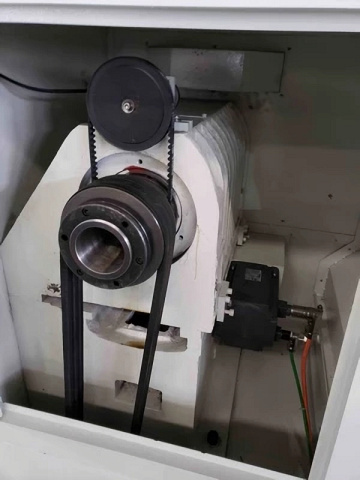

	Шпиндельная бабка моделей KE 36 / 50 / 56 На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону. Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки. На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

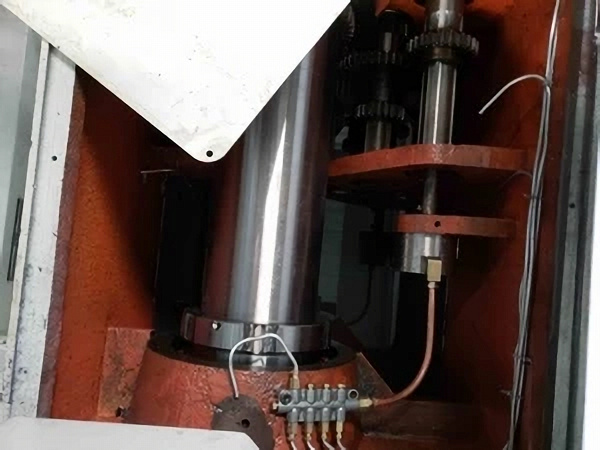

	Шпиндельная бабка модели KE 80 На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную. Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
	Приводы подач по осям X / Z На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.
	Система ЧПУ Станки укомплектованы самой распространенной системой ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:
	6-ти позиционная револьверная головка YANTAI На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Время смены инструмента 3 секунды. Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей. В комплект оснастки входи три расточных блока и три блока для торцовых резцов. Технологическая оснастка:

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
ЦЕНА	1 693 006 ₽
Макс. диаметр обработки над станиной, мм	400
Макс. диаметр обработки над суппортом, мм	240
Макс. длина обработки, мм	750 / 1000 / 1500
Макс. диаметр прутка, мм	52
По оси X, мм	360
По оси Z, мм	580 / 620
Ускоренные перемещения по осям X / Z, м/мин	4 / 7
Ширина направляющих, мм	330
Конус	1:20
Диаметр отверстия шпинделя, мм	66 (52)
Диаметр патрона, мм	200
Исполнение патрона	механика, гидравлика
Тип фланца шпинделя	А2-6
Количество диапазонов вращения шпинделя	бесступенчато
Мощность главного привода, кВт	5,5
Макс. частота вращения шпинделя, об/мин	2500
Система ЧПУ	Siemens / Fanuc
Мощность помпы СОЖ, кВт	0,37
Станина	цельнолитая станина (чугун)
Приводной инструмент	нет
Ось Y	нет
Диапазон поперечной подачи по оси X, мм/об	1 - 4000
Диапазон продольной подачи по оси Z, мм/об	1 - 6000
Точность позиционирования по осям X / Z, мм	0,015 / 0,015
Повторяемость по осям X / Z, мм	0,01 / 0,01
Исполнение	ручная (гидравлическая пиноль - опция)
Конус пиноли задней бабки	MT4
Выдвижение пиноли задней бабки, мм	195
Диаметр пиноли задней бабки, мм	55
Количество инструментов, шт.	4 / 6 (8 опция)
Размер сечения державки резца, мм	20 х 20
Размер сечения державки расточного инструмента, мм	Ø 20
Длина, мм	2290 / 2540 / 3040
Ширина, мм	1340
Высота, мм	1600
Вес, кг	1400 / 1550 / 1750
