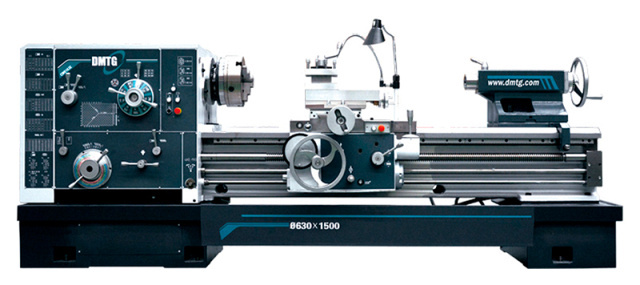

Токарный станок DMTG CW6280E

Токарно-винторезные станки серии CW предназначены для черновой обработки и являются аналогами станков «Рязанского станкостроительного завода». На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы. Для удобства работы и повышения точности применяется устройство цифровой индикации – УЦИ. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 1М63. Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке. Класс точности Н Токарно-винторезный станок мод. CW6263E является аналогом станков 1М63, 16К40, ДИП-300, 1Д63А,1М63Ф101, 163, 1М63Б, СА630С, СМ1763, Б16Д330 Область применения Машиностроение Автомобильная промышленность

Область применения

Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке. Машиностроение Автомобильная промышленность

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

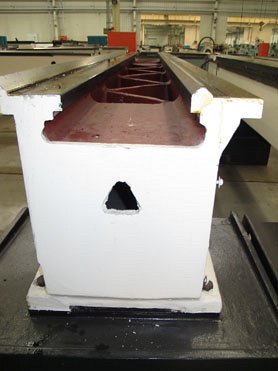

	Cтанина Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.
	Коробка подач Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

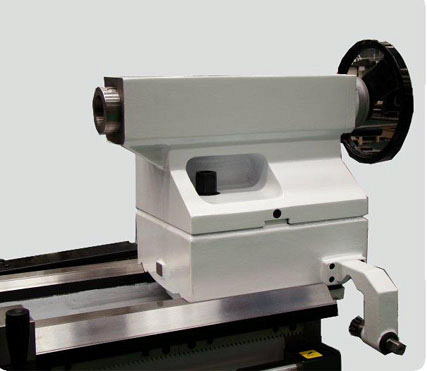

	Задняя бабка Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

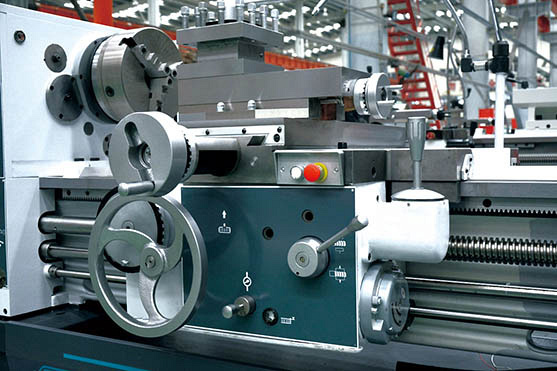

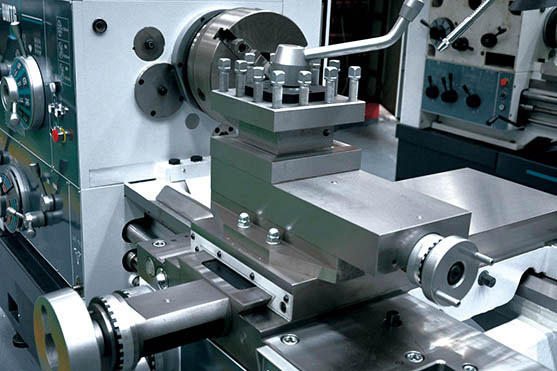

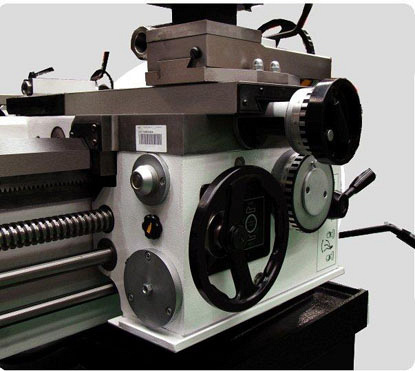

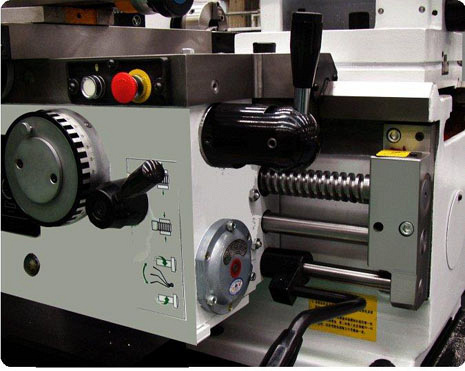

	Суппорт Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.
	Переключатель подач Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

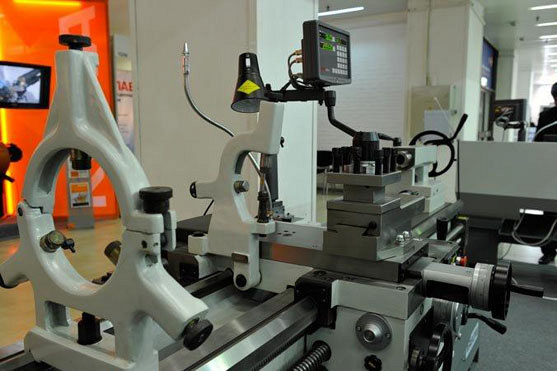

	Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

Комплектация

Стандартная

	Освещение рабочей зоны Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.
	Планшайба Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовес DMTG CW6280Eов.
	Люнет подвижный и неподвижный Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
	3-х кулачковый патрон Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.

Дополнительная

	4-х кулачковый патрон

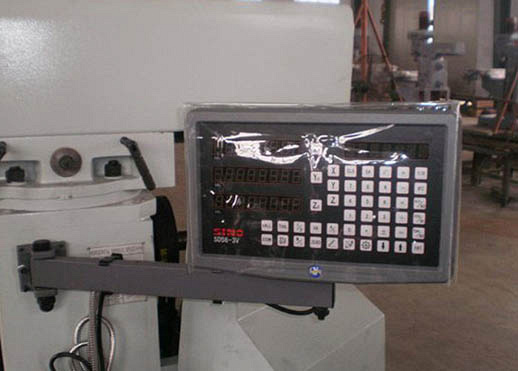

	УЦИ
	Приспособление для точения конусов
	Вращающийся задний центр Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.

Технические характеристики

Характеристика	Значение
Частота вращения, об/мин	7,5 - 1000
Диаметр обработки над станиной, мм	800
Диаметр обработки над суппортом, мм	480
Диаметр патрона, мм	400
Макс. длина обработки, мм	1500 / 2000 / 3000 / 4000 / 5000 / 6000
Макс. диаметр обработки в выемке станин, мм	1000
Ширина станины, мм	550
Диаметр отверстия шпинделя, мм	100 (130 опция)
Ширина ГАПА, мм	350
Макс. вес заготовки, кг	2000
Количество диапазонов вращения шпинделя	18
Расстояние между центрами, мм	6000
Быстрые перемещения по оси X, м/мин	3,8
Количество рабочих подач, шт.	64
Макс. сечение инструмента, мм	30 х 30
Пределы шагов метрических резьб, мм	0,5 - 240
Пределы шагов дюймовых резьб, ниток/дюйм	1 - 14
Пределы шагов модульных резьб, модуль	0,5 - 120
Пределы шагов питчевых резьб, питч	1 - 28
Скорость подачи по оси Х, мм/об	0,1 - 1,52
Торец шпинделя	C11
Конус шпинделя	1 : 20
Мощность электродвигателя главного привода, кВт	11
Диаметр пиноли задней бабки, мм	100
Ход пиноли задней бабки, мм	М6
Длина, мм	5130
Ширина, мм	1340
Высота, мм	1830
Вес, кг	5200
