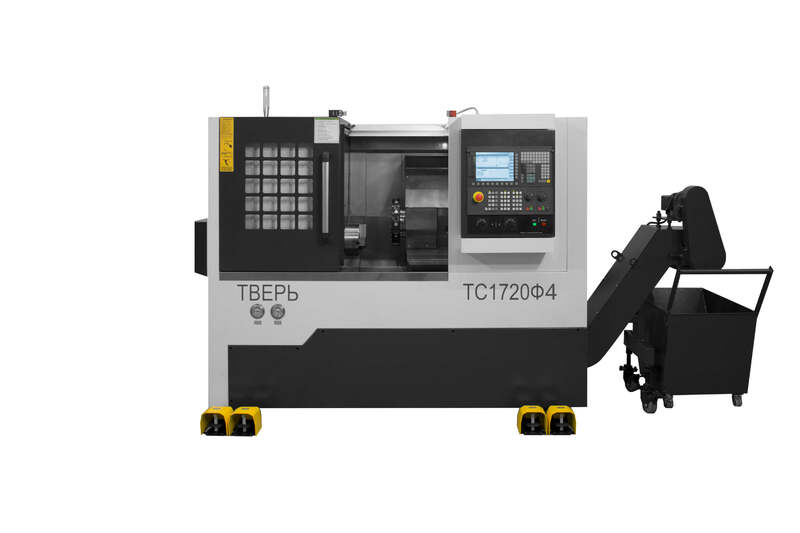

Токарный обрабатывающий центр TC1720Ф4
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия

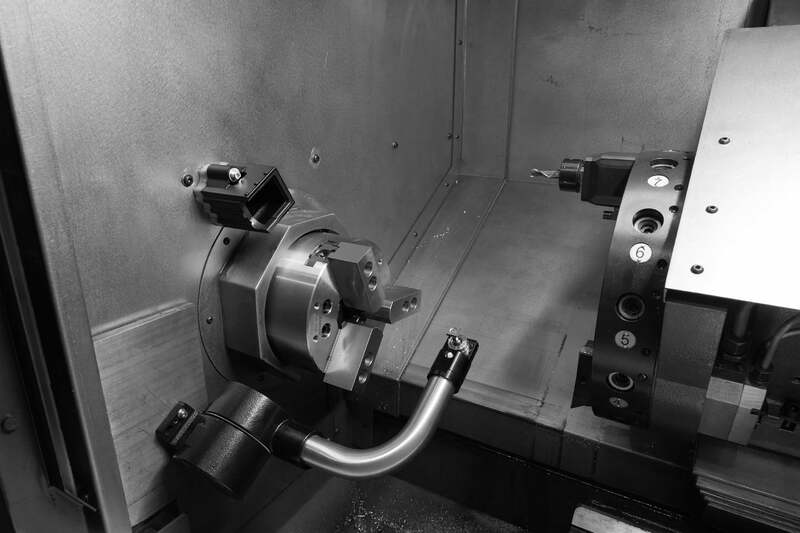

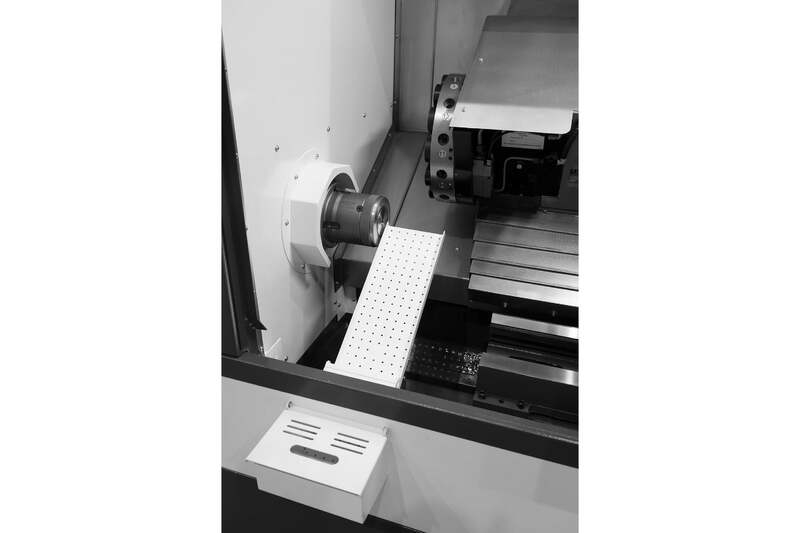

Токарный обрабатывающий центр ТС1720Ф4 — технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб. Тяжелое основание и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная голова и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки.
Примеры изделий
 | Крепежные изделия Машиностроение |

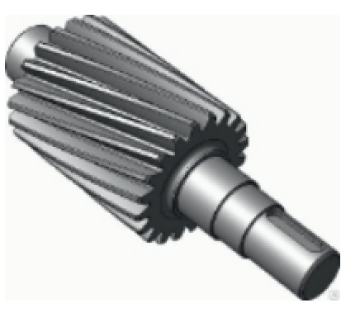

 | Вал-шестерня Автомобилестроение |

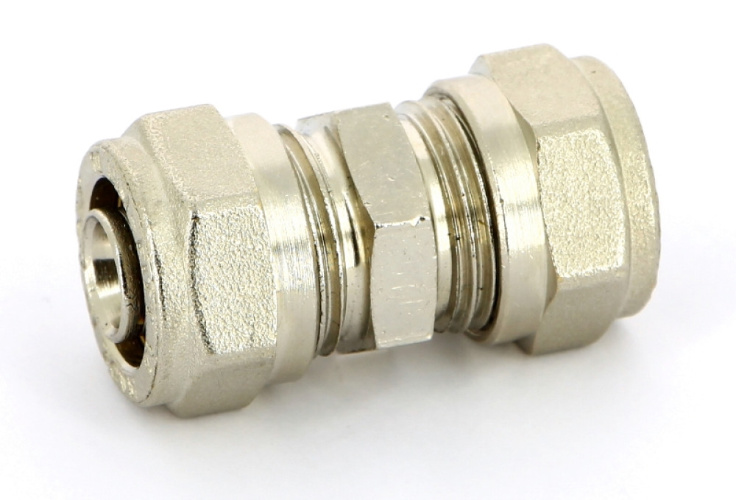

 | Муфта соединительная Машиностроение, ЖКХ |

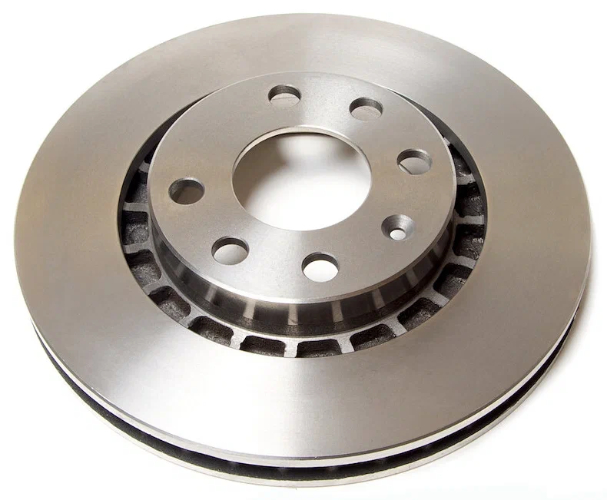

 | Тормозной диск Автомобилестроение |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 490 (560 с ВМТ40) |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм | 320 L200 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 320 (390 с ВМТ40) |
| Максимальный диаметр прутка, мм | 48 (50 с ВМТ40) |
| РМЦ, мм | 615 |
| Максимальная масса TC1720 заготовки, кг | 350 (с люнетом) |
| Угол наклона станины, град. | 30 |
| Оси | |
| X, Перемещение, мм | 210 |
| Z, Перемещение, мм | 480 |
| Ось Y | Опция |
| X/Z/W, Скорость быстрых перемещений, м/мин. | 30/30/- |
| Рабочая подача, мм/мин | 15000 |
| X/Z, Диаметр/шаг ШВП, мм | 32/40 шаг 10 |
| X/Z, Тип направляющих | Качения |
| Класс точности станка | Н |
| Ширина между центрами направляющих осей X/Z, мм | 400 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 210 |
| Частота вращения шпинделя, об/мин. | 50—4000 |
| Диаметр отверстия в шпинделе, мм | 52 (с гидропатроном) |
| Торец шпинделя | А2-6 |
| Конус шпинделя | Метрический 70 (Метрический 80 опция) (1:20) |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 136/100 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 15/11 |
| Тип электродвигателя шпинделя | Серво |
| Контршпиндель | Опция |
| Револьверная головка | |
| Число инструментов, шт | 12 |
| Тип хвостовика | VDI30/ВМТ40/BMT45 |
| Время смены инструмента на 1 позицию/полная, сек | 0.8/1.88 |
| Мощность электродвигателя приводного инструмента, кВт | 4.2 |
| Частота вращения приводного инструмента, об/мин | 4500 |
| Задняя бабка | |
| Перемещение задней бабки, мм | 415 |
| Выдвижение пиноли, мм | 100 |
| Диаметр пиноли, мм | 63 |
| Конус пиноли | Морзе 4 |
| Прочее | |
| Номинальный потребляемый ток, А | 55 |
| Система ЧПУ | GSK |
| Тип стружкосборника | Ленточный |
| Емкость бака СОЖ, л | 100 |
| Емкость бака гидростанции, л | 75 |
| Масса нетто, кг | 3600 |
| Масса брутто, кг | 3900 |
| Габаритные размеры (ДхШхВ), мм | 2290(2490)х1930х1745 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ GSK
- Моторы и приводы X,Z,S GSK

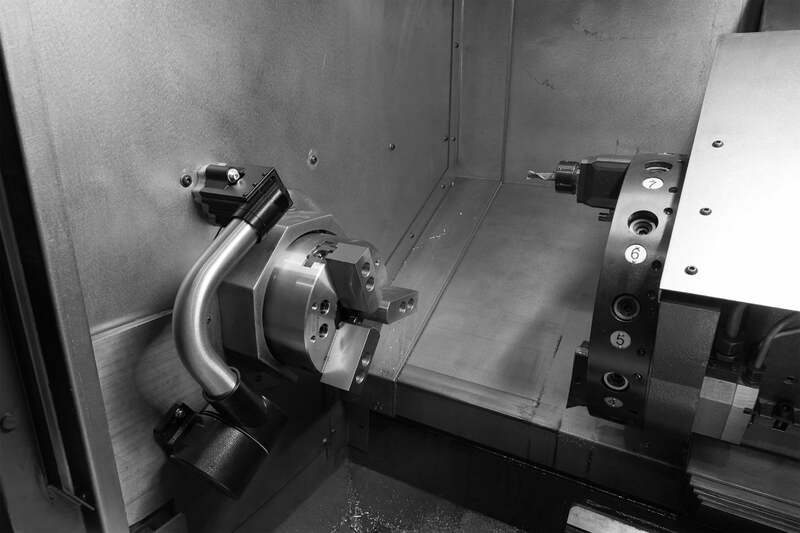

- 3-х кулачковый гидравлический патрон 210 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка

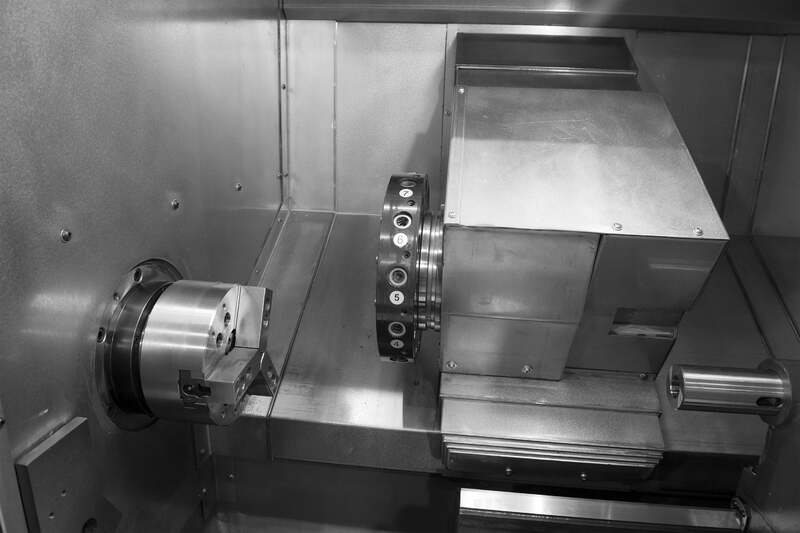

- 12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Набор инструментов для обслуживания станка
- Набор ключей для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
