Токарный автомат с ЧПУ IRONMAC ITA-708SY

8-ми осевые 2-х шпиндельные токарные центры с ЧПУ IRONMAC ITA-SY специально разработаны длявысокопроизводительной обработки*деталей самой сложной конфигурации, изготовление которых требует применение большого количества инструмента, с высокой точностью, стабильностью размеров и качеством обработанной поверхности. Использование на производстве токарных центров с ЧПУ IRONMAC ITA-SY позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования. Данные станки могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность. Станки способны выполнять различные операции, включая много-осевую контурную обработку и используются на предприятиях автомобильной промышленности, приборостроения и инструментальных производствах. Обработка производится в автоматическом режиме со всех сторон, используя перехват в противошпинделе, таким образом на выходе получаем полностью готовую деталь. 10 осей управления (X + Z + Y + X1 + Y1 + Z1 + C1 + C2 + TD + D2) позволяют производить любые фрезерные и сверлильные операции, включая контурное фрезерование - одновременно в шпинделе и противошпинделе. Область применения Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:

Область применения

Станки способны выполнять различные операции, включая много-осевую контурную обработку и используются на предприятиях автомобильной промышленности, приборостроения и инструментальных производствах. Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Инструментальная система Инструментальная система с револьверной головкой на 12 приводных позиций (BMT55) - для обработки в главном шпинделе, в сочетании с инструментальным суппортом на 4 приводных + 4 статических осевых инструмента и 5-ти позиционный токарный суппорт - для обработки в противошпинделе - позволяют производить обработку в двух шпинделях одновременно. Максимально эффективная и производительная схема обработки благодаря широкому набору инструментальных позиций - 25 шт.

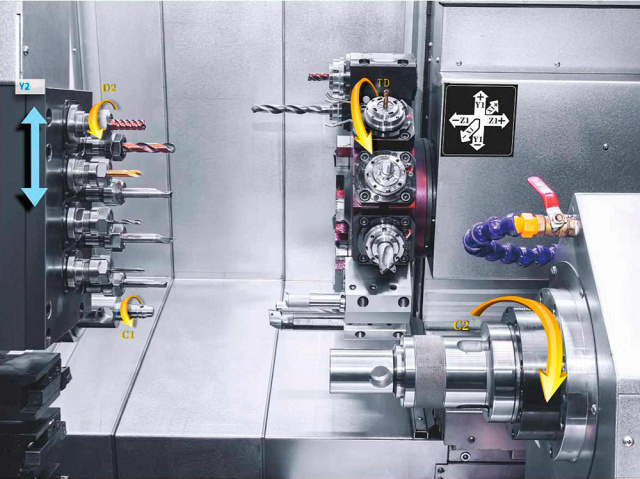

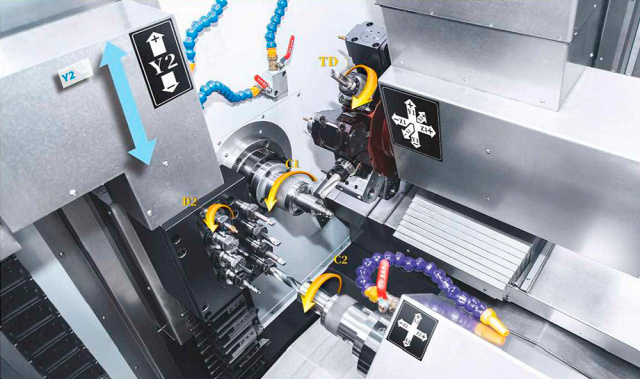

	10 управляемых осей 10 управляемых осей - X + Z + Y + X1 + Y1 + Z1 + C1 + C2 + TD + D2. Оси Y1 и Y2 на силовой приводной револьверной головке и инструментальном суппорте соответственно, а так же оси индексации C1 и C2 для шпинделя и противошпинделя позволяют вес IRONMAC ITA-708SYти высокоскоростную обработку самых сложных по конфигурации деятелей с высокой точностью и качеством поверхности.
	СОЖ Специальная конструкция бака СОЖ и бокового стружечного конвейера обеспечивают простоту обслуживания и высокую эффективность охлаждения.
	Позиционирования револьверной головки Зубчатая муфта сверхвысокой точности используется для точного позиционирования револьверной головки, а также высокой жёсткости обработки в любых условиях.
	Серводвигатель Мощный серводвигатель револьверной головки обеспечивает быстрое позиционирование, например время смены соседнего инструмента - 0,2 секунды, а диагонально противоположенного - 0,5 секунд.
	Перемещение по осям Перемещение по оси Y1 составляет 100 мм (±50 мм), а угол между осями Y1 и X1 составляет ровно 90°, поэтому центр тяжести револьверной головки всегда находится на опорных направляющих, обеспечивая максимальную жёсткость в процессе обработки. Ход по оси Y2 - 570 мм, а быстрое перемещение - 24 м/мин - обеспечивают быструю смену инструмента и возможность высокопроизводительного контурного фрезерования.
	Инструментальный суппорт Конструкция комбинированного инструментального суппорта для обработки в противошпинделе разработана специально для повышения эффективности обработки. Мощность 2,4 кВт и высокий крутящий момент позволяют производить самую сложную обработку, а большое количество инструментальных позиций расширяет технические возможности оборудования.
	Уловитель и конвейер готовых деталей Уловитель и конвейер готовых деталей в базовой комплектации станка.
	Возможность автоматизации Возможность автоматизации за счет установки автоматического подающего устройства прутка.

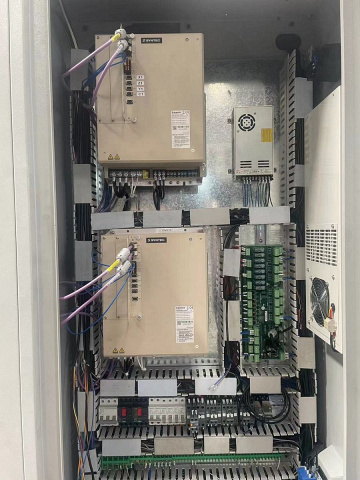

	Система ЧПУ Система ЧПУ Syntec 200 TB.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	450
Макс. диаметр прутка, мм	70
Рабочие перемещения X1 / X2, мм	560 / 590
Рабочие перемещения Y1 / Y2, мм	90 / 570
Рабочие перемещения Z1 / Z2, мм	540 / 330
Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм	25
Мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2, кВт	3,1
Конус	А2-6
Размер патрона, дюйм	8
Макс. диаметр прутка, мм	52
Наружный диаметр подшипника шпинделя, мм	80
Конус противошпинделя	А2-5
Обороты противошпинделя, об/мин	5000
Макс. диаметр прутка, мм	46
Диаметр отверстия противошпинделя, мм	56
Мощность противошпинделя, кВт	11
Точность индексации оси C1 / C2 (позиционирование), °	± 0,002
Точность индексации оси C1 / C2 (повторяемость), °	± 0,005
Точность позиционирования по осям, мм	0,003
Точность / повторяемость по осям, мм	0,002
Система ЧПУ	Syntec / Fanuc
Макс. диаметр обработки главного шпинделя, мм	400
Макс. длина обработки, мм	400
Общее кол-во инструментальных позиций, шт.	25
Число осей управления, шт.	10
Частота вращения шпинделя, об/мин	4000
Мощность двигателя главного шпинделя, кВт	11
Наличие противошпинделя	да
Емкость бака гидравлической системы, л	60
Объём бака СОЖ, л	95
Количество позиций в револьверной голове, шт.	12 (BMT 55)
Размер державки инструмента, мм	25 х 25
Мощность приводного инструмента, кВт	3,9
Длина, мм	2600
Ширина, мм	2200
Высота, мм	2250
Вес, кг	5800
