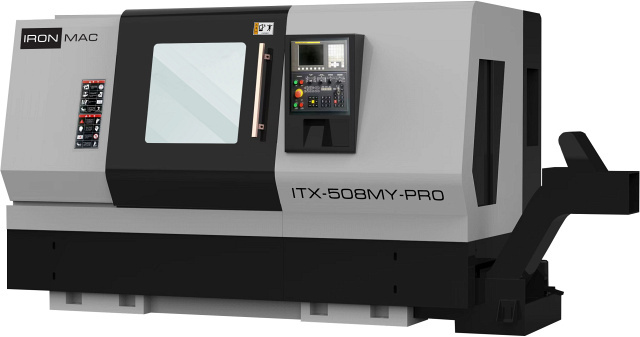

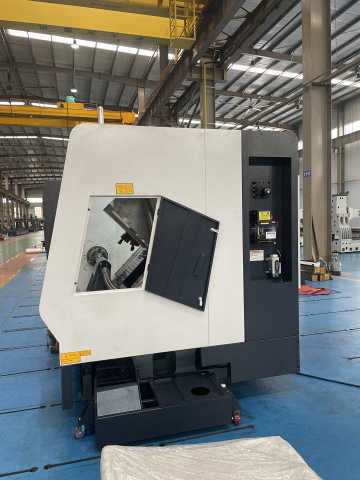

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-512MY-PRO

Токарно-фрезерные обрабатывающие центры с осью Y -IRONMAC ITX-MY PROобеспечивают высокопроизводительную обработку ответственных деталей, для изготовления которых необходим приводной инструмент. На станках осуществляется широкий спектр операций, включая многоосевую обработку. Операции выполняются с высокой точностью, стабильностью получаемых размеров и качеством обработанной поверхности. Токарно-фрезерные центры ITX-MY PRO используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах, а также при изготовлении медицинского инструмента и оборудования. Токарно-фрезерные обрабатывающие центры с осью Y - IRONMAC ITX-MY PRO применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Область применения Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Область применения

Токарно-фрезерные обрабатывающие центры с осью Y - IRONMAC ITX-MY PRO применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

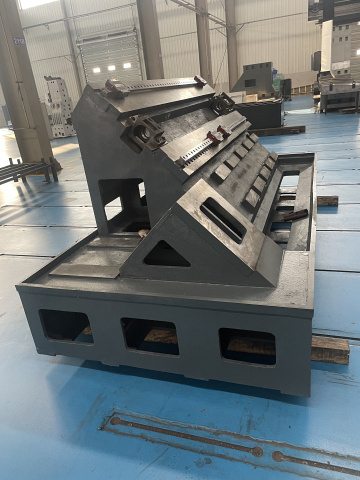

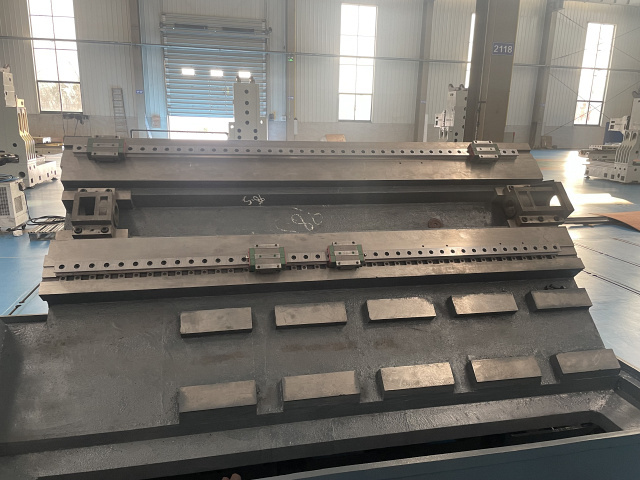

	Станина Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 45° позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

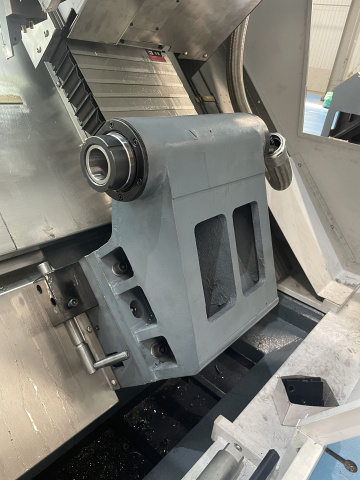

	Направляющие задней бабки В станке по выбору заказчика для задней бабки могут использоваться направляющие 2-х типов: скольжения (заказывается на склад, перемещение от револьвера) или качения (под заказ, с гидроцилиндром).
	Шпиндель Используется высокоточный шпиндель производства (Китай). Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Диаметр патрона 8" дюймов. Обороты – 3000 об/мин.
	Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

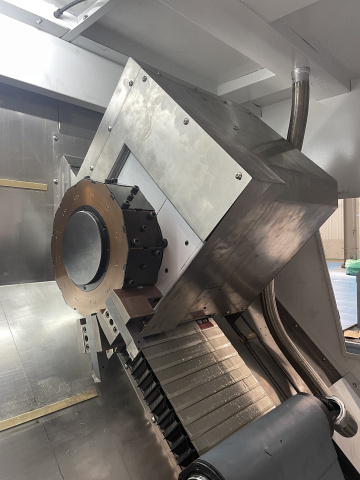

	Револьверная головка с приводным инструментом (BMT55/65) Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления – BMT. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты – 3000 об/мин.
	Инструментальные блоки (BMT) В базовой комплектации поставляются инструментальные блоки:
	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.
	Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер производства (Китай) для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
ЦЕНА	10 607 550 ₽
Макс. диаметр вращения, мм	630
Макс. диаметр точения, мм	600
Макс. длина точения, мм	1500
Макс. диаметр прутка, мм	91 (72)
Тип направляющих	Качения
Угол наклона станины, °	45
По оси X, мм	340
По оси Y, мм	±50
По оси Z, мм	1500
Конус	A2-8
Обороты шпинделя, об/мин	50 – 2000 (3000)
Диаметр отверстия шпинделя, мм	105 (85)
Размер патрона, дюйм	12 (10)
Макс. диаметр прутка, мм	91 (72)
Мощность шпинделя, кВт	26
Макс. крутящий момент шпинделя, Нм	350
Противошпиндель	Нет

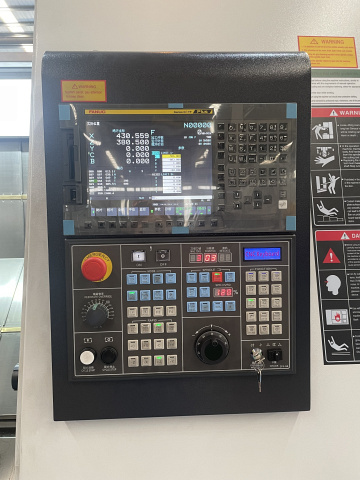

Система ЧПУ	Fanuc / Siemens
Приводной инструмент	есть
Ось Y	есть
Перемещение задней бабки, мм	1100
Перемещение пиноли задней бабки, мм	100
Конус пиноли задней бабки	MT6
Диаметр пиноли задней бабки, мм	100
Тип револьверной головки	BMT65
Количество инструментов, шт.	12
Размер державки инструмента, мм	25
Макс. диаметр расточного инструмента, мм	40
Обороты приводного инструмента, об/мин	3000
Мощность приводного инструмента, кВт	4
Тип крепления инструментальных блоков	BMT65
Время индексации, с	0,37
Объём резервуара СОЖ, л	150
Объём резервуара гидравлики, л	58
Длина, мм	3500
Ширина, мм	2200
Высота, мм	2400
Вес IRONMAC ITX-512MY-PRO, кг	7500
