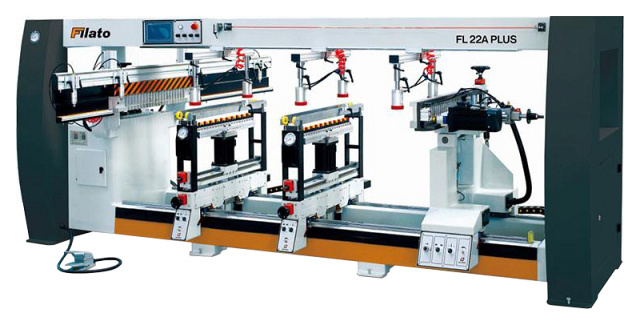

Сверлильно-присадочный станок Filato FL-22B Plus
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90°, что расширяет возможности карты присадки. |
 | Поворот крайней правой траверсы Позволяет менять положение в горизонтальной и вертикальной плоскости в пределах 90°, что расширяет возможности карты присадки. |
 | Пневмоприжимы Деталь жестко фиксируется четырьмя вертикальными пневматическими прижимами, что позволяет произвес Filato FL-22B Plusти сверление без сдвига детали. |
 | Система регулировки глубины сверления Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий. |
 | 4 пневмоупора Позволяют быстро и точно базировать заготовку на заданных размерах. |
 | Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы исключая смещение положения. |
 | Система управления PLC контроллер для удобного управления и обслуживания станка. |
 | Цилиндрические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки. |
 | Блок поодготовки воздуха и электросистема Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы. |
КОМПЛЕКТАЦИЯ:
Стандартная
 | Быстросъемные патроны В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка. |
 | Комплект ЗИП В комплект ЗИП входит все необходимое для обслуживания станка. |
| Пистолет для обдува | |
| 6 пневмоцилиндров |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 806 545 ₽ |
| ЦЕНА ПО АКЦИИ | 1 476 345 ₽ |
| Частота вращения, об/мин | 2840 |
| Общее количество шпинделей, шт. | 88 |
| Количество горизонтальных траверс, шт | 2 |
| Количество шпинделей на горизонтальных траверсах, шт. | 22 |
| Количество нижних вертикальных траверс, шт. | 2 |
| Количество шпинделей на нижних вертикальных траверсах, шт. | 44 (11 + 11) x 2 |
| Количество поворотных траверс, шт. | 1 |
| Количество шпинделей на поворотных траверсах, шт. | 22 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Мин. длина заготовки, мм | 220 |
| Толщина детали, мм | 8 - 80 |
| Макс. глубина сверления, мм | 50 |
| Мощность двигателя, кВт | 7,5 |
| Мощность электродвигателя, кВт | 7,5 |
| Рабочее давление, атм. | 6 - 8 |
| Макс. расстояние между шпинделями, мм | 2450 x 672 |
| Мин. расстояние между шпинделями, мм | 220 x 32 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Длина, мм | 3800 |
| Ширина, мм | 2500 |
| Высота, мм | 1650 |
| Вес, кг | 1200 |
