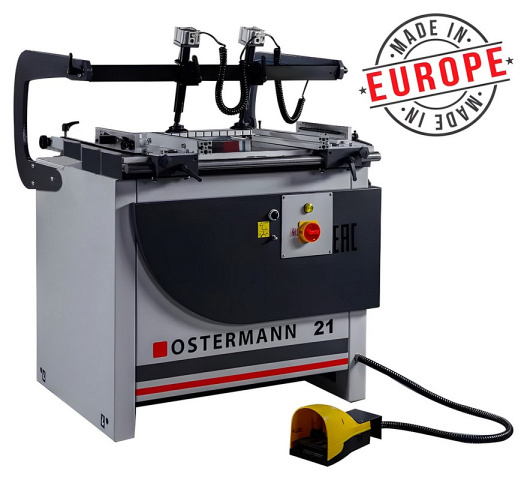

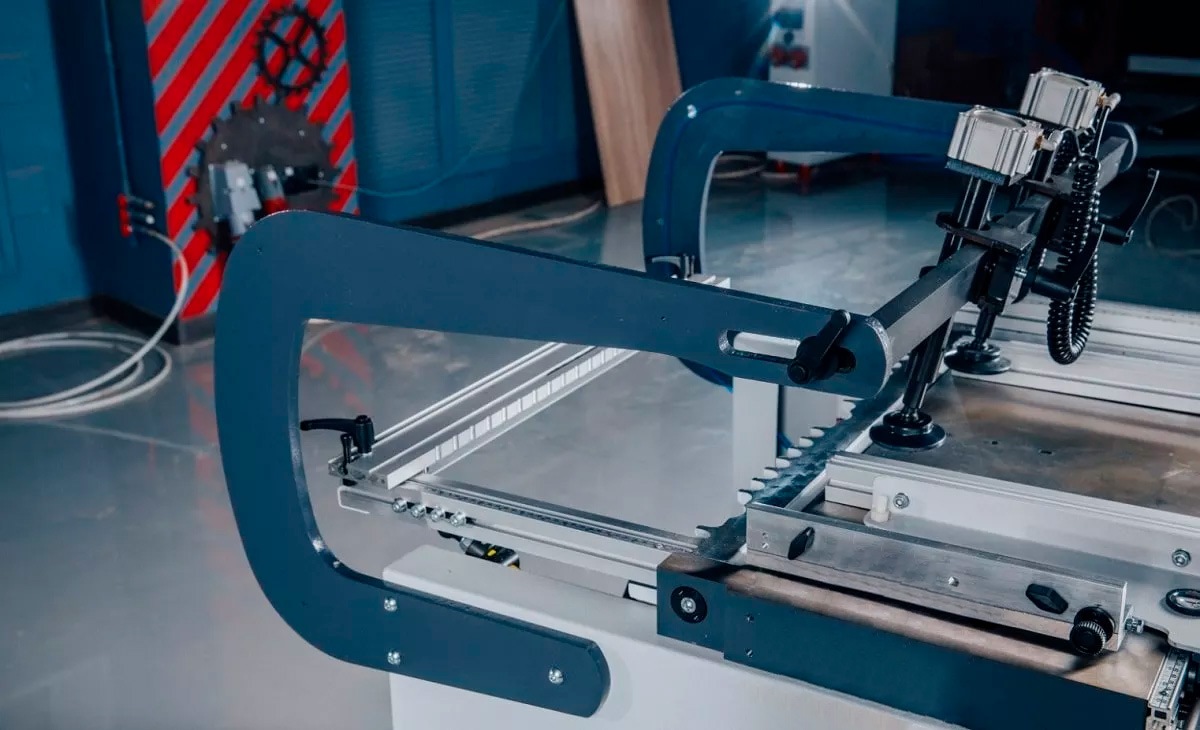

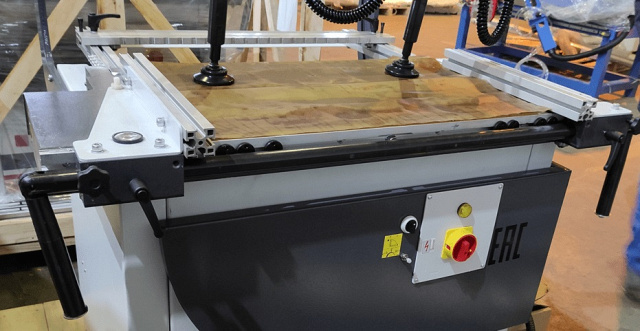

Станок сверлильно-присадочный OSTERMANN 21

Станок OSTERMANN 21 используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

Область применения

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

Получаемые изделия

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

Получаемые изделия

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Фрезеровка под модуль присадки петель Специальная фрезеровка в гребенке дает возможность установки модуля для присадки петель без дополнительных манипуляций.
	Увеличенный рабочий стол Позволяет расширить зону обработки деталей, тем самым исключает «мертвые зоны» при использовании стандартных боковых упоров.
	Мощные опоры Наличие мощных чугунных опор большого размера, с увеличенной глубиной базирования позволяет присаживать заготовки с больших габаритов и дает возможность сверления отверстий с большим расстоянием до края детали.
	Откидная направляющая Позволяет убирать упор с рабочего стола, при этом не снимая с направляющей. Система хранения – «все на своем месте».

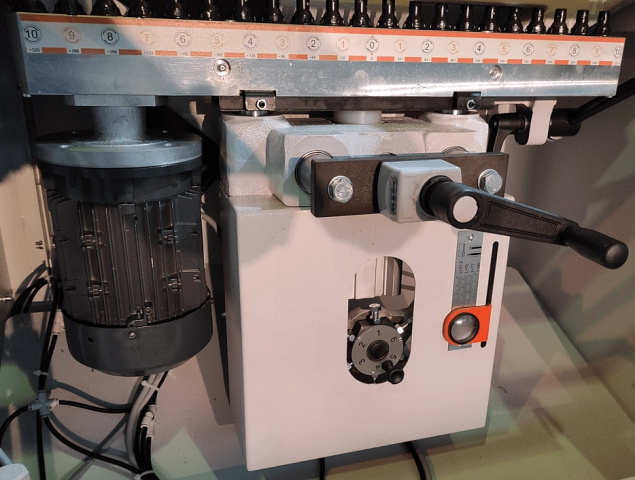

	Система регулировки глубины сверления Удобный механизм настройки глубины сверления с учетом размеров сверла и толщины заготовки дает возможность быстрой и точной настройки глубины сверления и обеспечивает максимальный ход сверлильной головки в горизонтальном и вертикальном направлениях.
	Аспирация Система аспирации с выходом в нижней части станка. Стружка и опилки под действием силы тяжести и воздушного потока эффективно удаляются из рабочей зоны станка, что гарантирует долгосрочную и стабильную работу всех элементов станка.

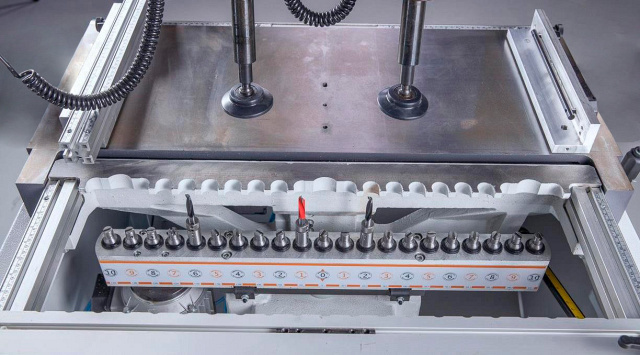

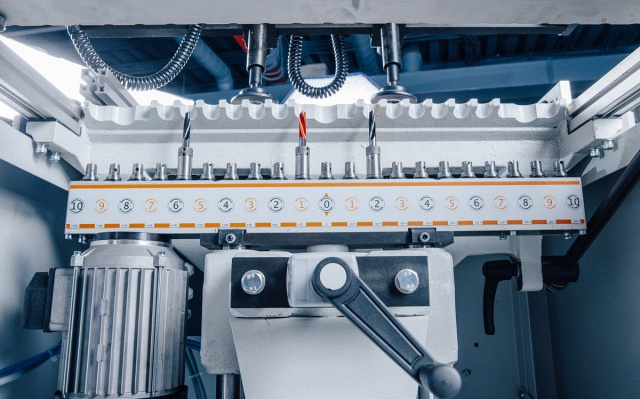

	Сверлильная группа Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточных положениях, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом.

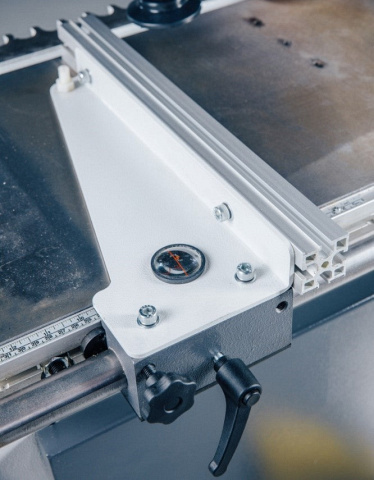

	Боковые упоры Массивные боковые упоры с линзами на размерной линейке обеспечивают быструю, легкую и точную установку требуемого размера. Перемещаются по круглой направляющей большого сечения, имеют дополнительные подшипники для плавного перемещения и исключения перекоса упора.

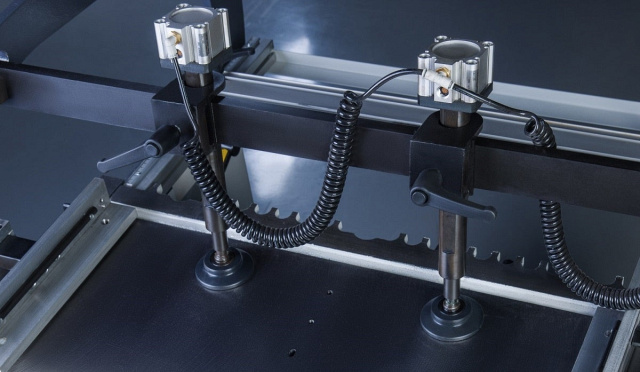

	Пневмоприжимы Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

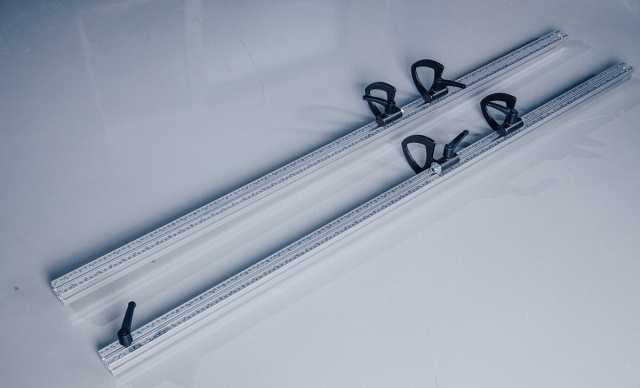

	Базирующие линейки Две поворотные алюминиевые линейки с четырьмя упорами, миллиметровой шкалой длиной 1500 мм каждая (общая длина 3000 мм) и возможностью установки, как вдоль траверсы, так и поперек нее на фронтальных упорах увеличивают скорость позиционирования заготовок, позволяют выполнять карты присадки нестандартной конфигурации.

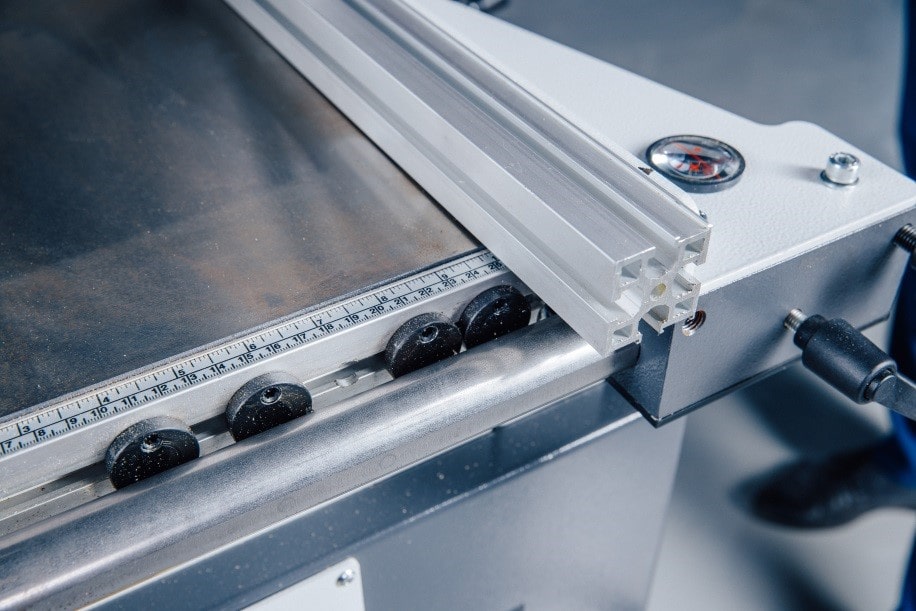

	Запоминание размеров Система запоминания постоянно используемых размеров позволяет один раз настроить расположение стопорков и постоянно их использовать для более быстрой перенастройки станка с одного размера на другой, согласно карты присадки.
	Блок подготовки воздуха
	Быстросменные цанги Вместе со станком поставляются быстрозажимные патроны в количестве 5 штук. Применение быстрозажимных цанг уменьшает время на изменение конфигурации присадочной траверсы до минимума.

Технические характеристики

Характеристика	Значение
ЦЕНА	498 852 ₽
ЦЕНА ПО АКЦИИ	463 980 ₽
Размеры рабочего стола, мм	864 - 500
Количество шпинделей, шт.	21
Расстояние между двумя соседними шпинделями, мм	32
Частота вращения шпинделей сверлильных групп, об/мин	2850
Макс. глубина сверления, мм	70
Расстояние между двумя крайними шпинделями, мм	640
Рабочая площадь для станка, мм	3500 х 3500
Угол наклона траверсы, °	0 - 90
Мощность двигателя, кВт	1,1
Требуемое давление, Бар	6
Расход воздуха, л/цикл	30
Длина, мм	1200
Ширина, мм	1750
Высота, мм	1200
Вес OSTERMANN 21 брутто, кг	425
Длина, мм	1320
Ширина, мм	1400
Высота, мм	1200
Вес, кг	275
