Станок шипорезный Beaver TSK 25G TSK 25G

Шипорезный станок тяжелой серии TSK-25G предназначен для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм. Ширина обрабатываемых заготовок до 250 мм. Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным. Шипорезные станки применяются на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера. Область применения Получаемые изделия

Область применения

Шипорезные станки применяются на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера. Получаемые изделия

Схемы обработки

Конструктивные особенности

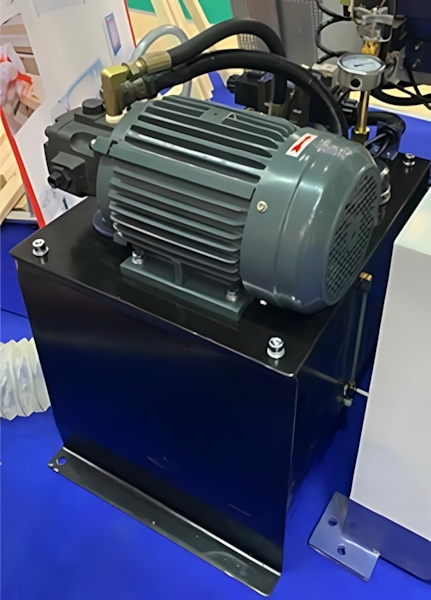

	Гидроподача Подача стола осуществляется через гидропривод. Гидравлический привод гарантирует мощную и равномерную подачу пакета заготовок в рабочую зону, что позволяет нарезать шип на древес Beaver TSK 25G TSK 25Gине даже твердых пород.

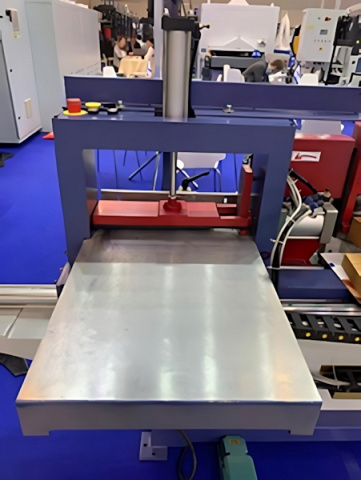

	Стол увеличенного размера Размер стола 650 x 500 мм. в сочетании с гидроподачей позволяют увеличить производительность на 30% по сравнению со стандартными станками и обрабатывать пакет заготовок шириной до 450 мм.

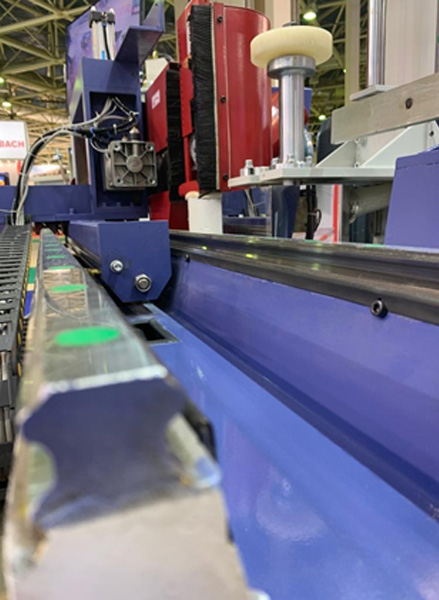

	Высокоточные линейные направляющие повышенной жесткости За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	Увеличенная мощность Фрезерный шпиндель оснащен двигателем мощностью18,5 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины.

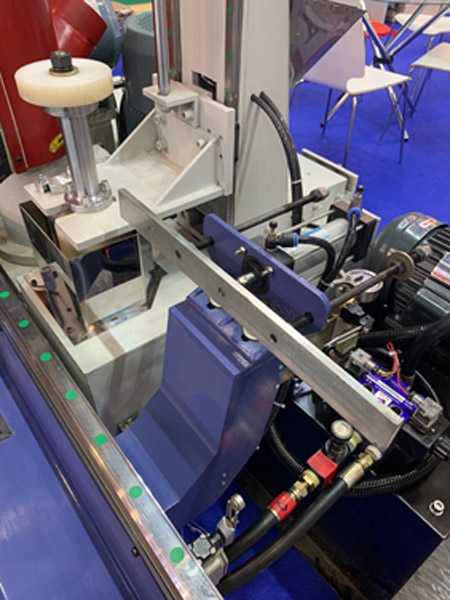

	Пневматический толкатель Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность.

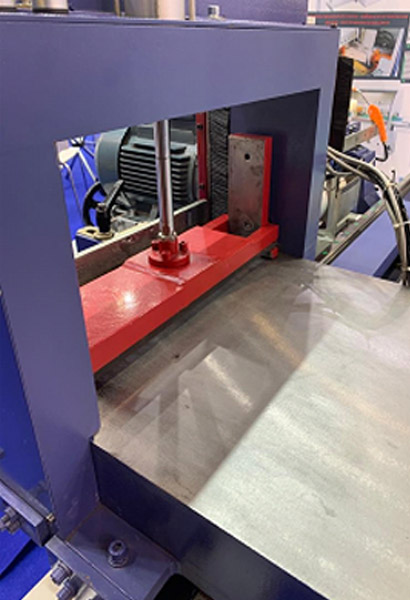

	Мощные прижимы Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов.

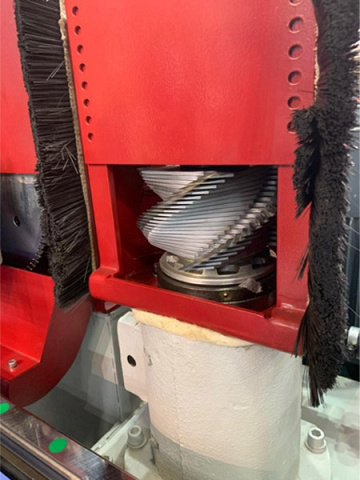

	Фрезерный шпиндель Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок.

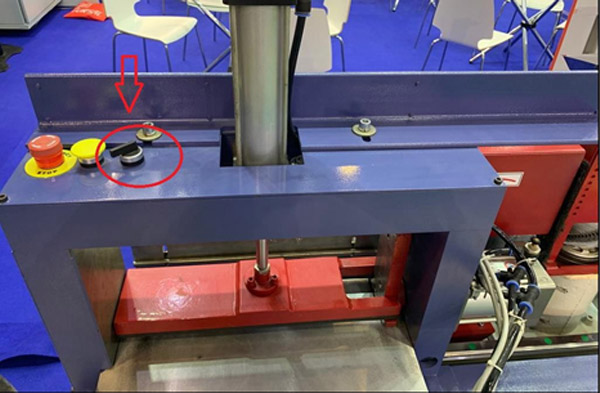

	Автоматическое смещение шпинделя Смещение шпинделя на 0.5 шага шипа при обработке второго торца заготовок. Исключают «человеческий фактор» при настройке смещения зуба на заготовке. Увеличение производительности до 30%.

Комплектация

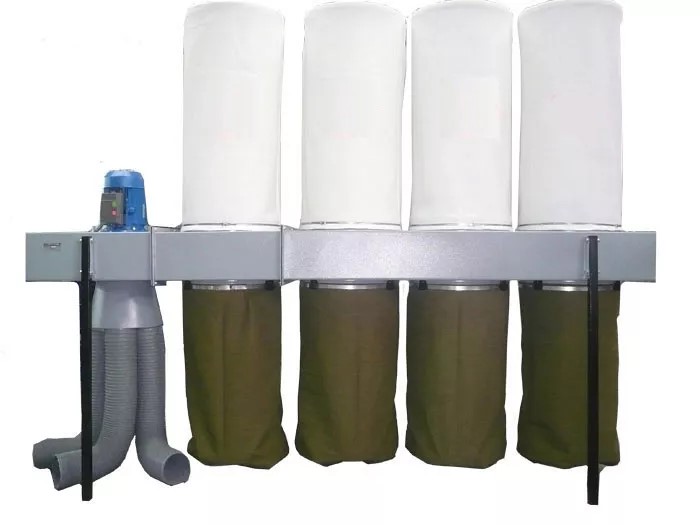

	Аспирация Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
	Прессы для сращивания

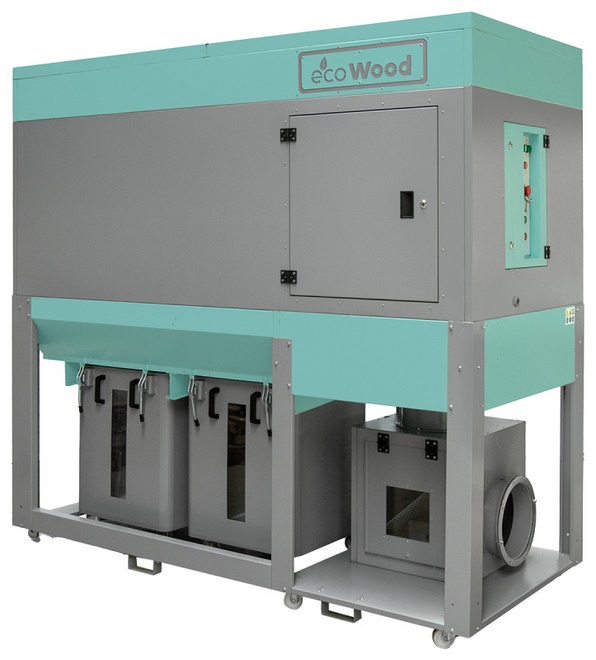

	Рукавный фильтр Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.

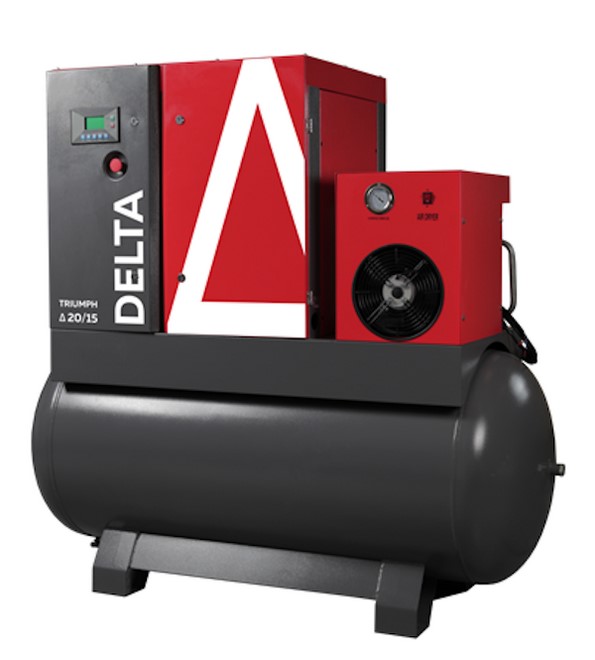

	Винтовой компрессор Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.

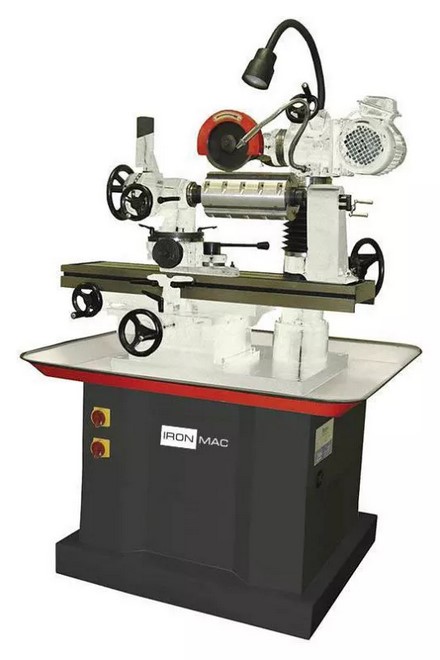

	Заточное оборудование IRONMAC-250 Станок IRONMAC-250 предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.

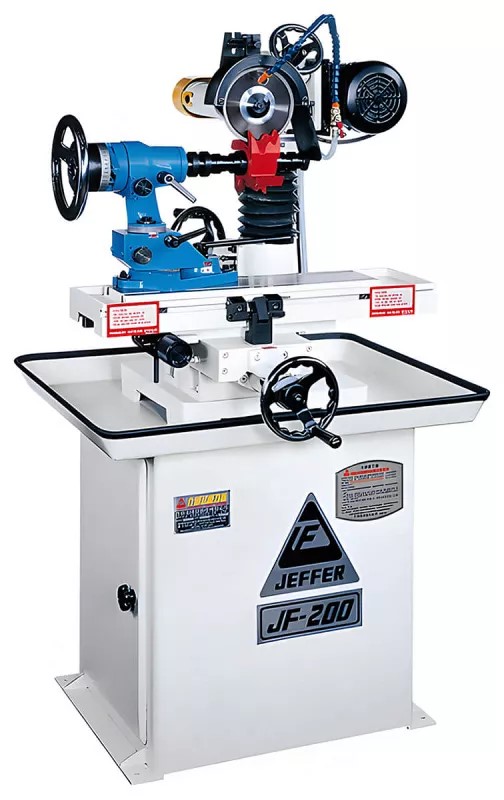

	Заточное оборудование JEFFER-200 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.

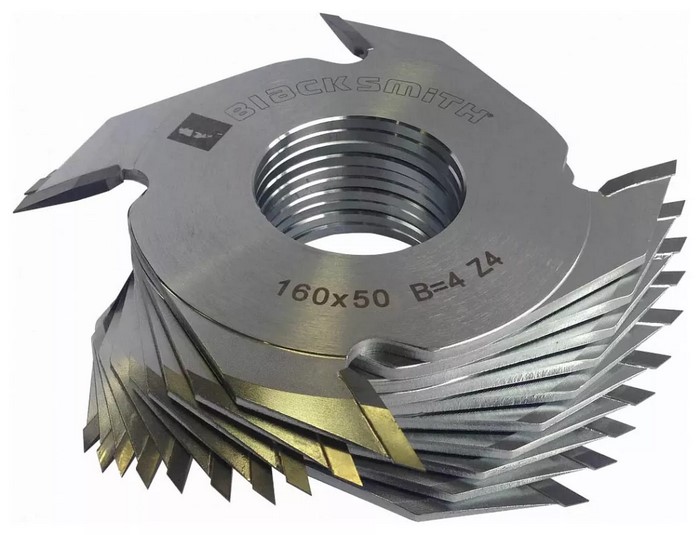

	Инструмент Фрезы для сращивания BLACKSMITH. Предназначены для нарезки шипов для сращивания по длине в заготовках из древесины твердых и мягких пород. Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения. Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.

Технические характеристики

Характеристика	Значение
Минимальная ширина заготовки (высота пакета), мм	20
Размеры рабочего стола, мм	650 x 500
Максимальная ширина заготовки (высота пакета), мм	250
Тип подачи	гидроподача
Наличие встроенного узла клеенанесения	нет
Ширина рабочего стола, мм	450
Минимальная длина ламели, мм	150
Максимальная длина ламели, мм	1000
Посадочный диаметр шипорезных шпинделей, мм	50
Частота вращения шипорезных шпинделей, об/мин	5600
Посадочный диаметр торцовочных и подрезных валов, мм	30
Диаметр патрубков стружкоудаления, мм	2 x 120 / 1 x 110
Скорость подачи заготовок, м/мин	3 - 6
Смещение на полшага (переключатель)	да
Диаметр наружный фрез, мм	160
Диаметр наружный пилы, мм	255
Частота вращения торцовочных и подрезных валов, об/мин	2840
Шипорезные шпиндели, шт. х кВт	18,5
Торцовочные шпиндели, шт. х кВт	2 х 4
Гидромотор, шт. х кВт	2,2
Суммарная мощность, кВт	24,7
Давление воздуха в пневмосистеме, бар	6 - 8
Длина, мм	2000
Ширина, мм	1650
Высота, мм	2500
Вес, кг	2000
