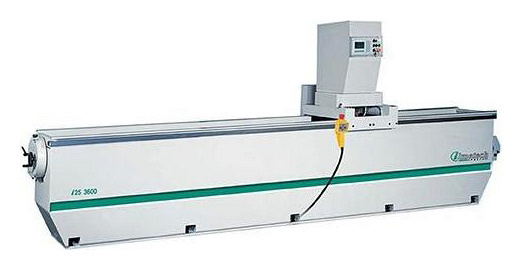

Станок для заточки промышленных ножей Ilmetech i25 360

Станок рекомендуется для производств, которые используют ножи длиной от 60 до 7200 мм:

• деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
• изготовление шпона, МДФ, ДСП и ОСБ плит;
• брикетирование древесной стружки изготовление пеллет;
• изготовление бумаги (бумажно-целлюлозная промышленность);
• утилизация древесных и прочих отходов (пластмассы, стекла и т.д.);
• форматная резка бумаги (типографии и рекламные агентства и т.п.).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

	Заточка строгальных ножей
	Заточка строгальных ножей

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. Благодаря высокой массе станка не требуется фундамент для его установки.
	Электромагнитная плита Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: с одной стороны механическая плита - для заточки строгальных ножей пакетом (по 4 шт.);с другой стороны электромагнитная плита - для заточки промышленных ножей и плоскошлифовальных работ.

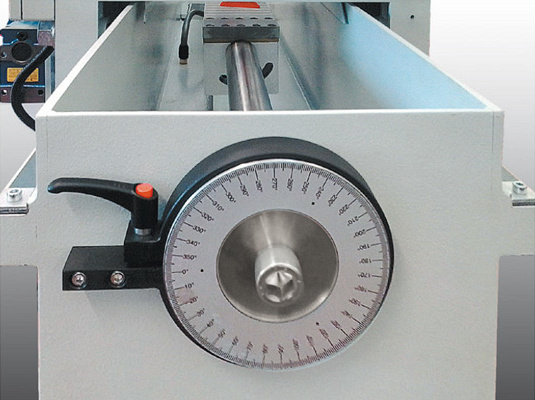

	Облегченная регулировка угла заточки Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0 – 90°). Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

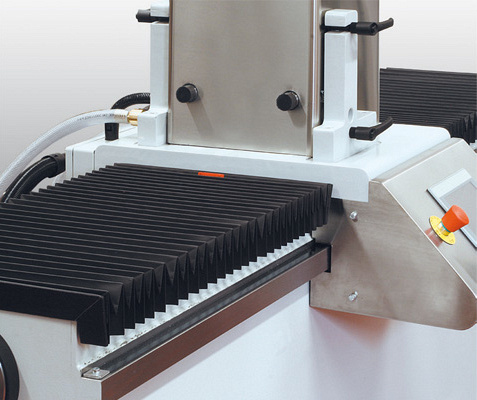

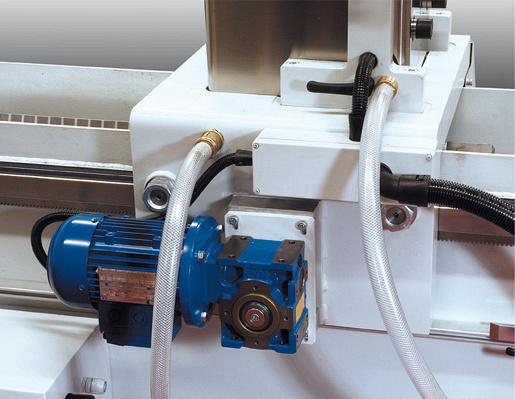

	Каретка с заточным узлом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.
	Панель управления Панель управления станка практически не имеет кнопок, все команды осуществляются на русском языке при помощи сенсорного ЖК дисплея Touchscreen, это гарантирует долговечность панели управления станка. С панели управления задается: общий съем с изношенной кромки ножа;съем за каждый цикл (двойной проход) – минимальная величина опускания заточного круга (за счет шагового двигателя) в диапазоне 0,0025 – 0,5 мм;количество общих и финишных проходов с функцией обратного отсчета;скорости перемещения каретки при общих и финишных проходах (задаются индивидуально) плавно регулируются в диапазоне от 1 до 15 м/мин.
	Автоматическая настройка съема Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи шагового двигателя). Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Минимальная величина съема – 0,0025 мм (2,5 микрон). Максимальная величина съема – 0,05 мм.
	Система подачи охлаждающей жидкости Охлаждающая жидкость подается одновременно с 3-х сторон. Принцип работы данной системы охлаждения следующий: 2 трубки направляют охлаждающую жидкость слева и справа от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса;центральная трубка, расположенная внутри направляющей, подает СОЖ под заточной круг в центр – непосредственно в зону контакта круга с ножом. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
	Шлифовальный круг для заточки ножей Применяемый шлифовальный круг смонтирован в легкосплавном корпусе и представляет собой оправу, в которую вставляются сменные шлифовальные сегменты (абразивные бруски). Это обеспечивает: высокоточное его позиционирование и отсутствие биений;препятствует засаливанию заточного круга;быструю замену изношенных шлифовальных сегментов;комплект шлифовальных сегментов имеет стоимость, в 10 и более раз меньше, чем стандартный чашечный заточной круг.
	Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали. Это с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 200 литров. Расход охлаждающей жидкости 30 л/мин.

КОМПЛЕКТАЦИЯ:

Дополнительная

Магнитная плита для заточки ножей из твердого сплава (НМ) Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту.
