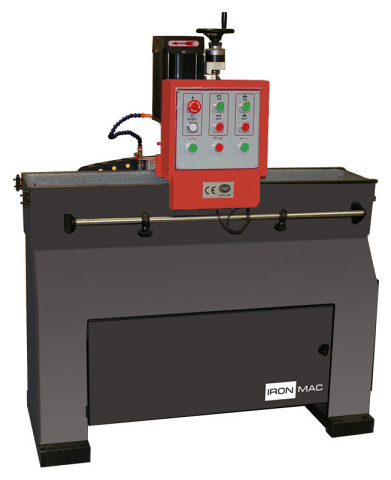

Станок для заточки ножей IRONMAC 701B

Станок рекомендуется для производств, которые используют ножи длиной от 60 до 700 мм:

• деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
• брикетирование древесной стружки, изготовление паллет;
• форматная резка бумаги (типографии и рекламные агентства и т.п.);
• утилизация древесных и прочих отходов (пластмассы, стекла и т.п.);
• сервисные центры по заточке дереворежущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

	Заточка строгальных ножей
	Заточка строгальных ножей

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гарантирует высокую точность заточки инструмента.

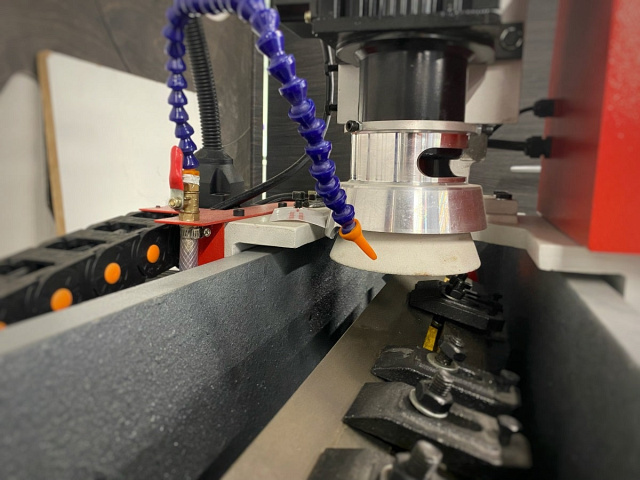

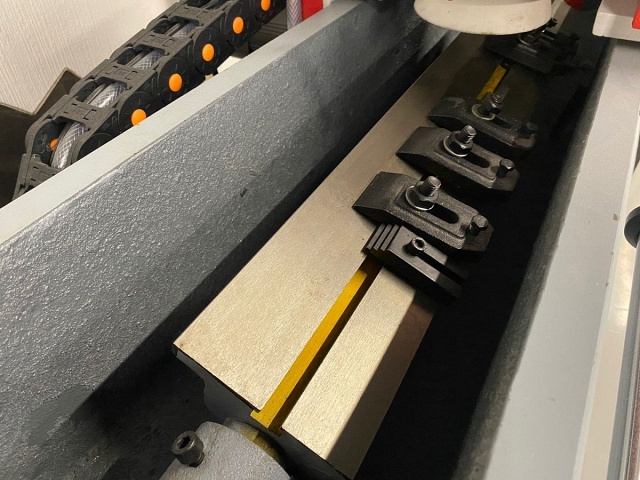

	Пакетная заточка Станок позволяет осуществлять пакетную заточку - одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Позиционирование ножей осуществляется за счет эксцентриковых упоров и прижимов.
	Направляющие Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей. Лента для направляющих имеет систему натяжения, гарантируется плавное перемещение каретки без дробления.
	Привод подачи Движение каретки с заточным узлом осуществляется в автоматическом режиме за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки.

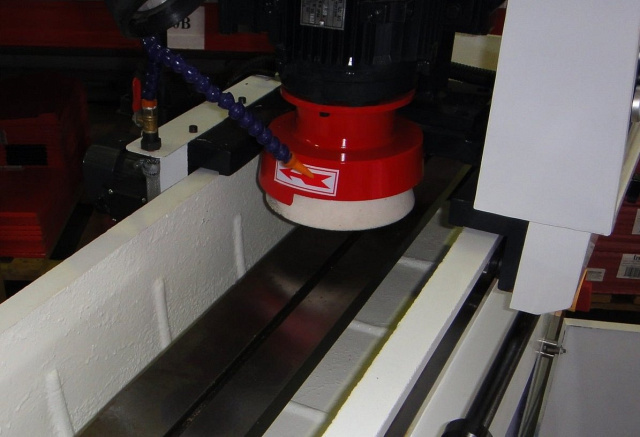

	Заточный узел Заточной узел оснащен регулировками съема при помощи винтового механизма и угла наклона относительно затачиваемого ножа.

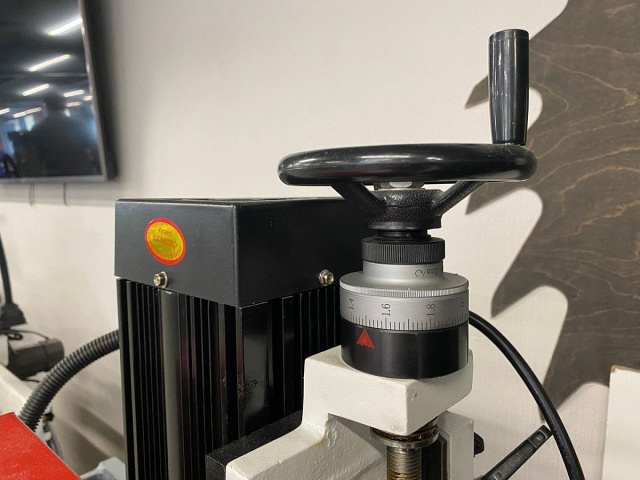

	Настройка съема Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется цифровым индикатором. Двигатель заточного узла имеет мощность 2,2 кВт, что позволяет затачивать ножи с большим съемом.
	Настройка угла заточки Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе.
	Ограничители хода рабочего стола Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка.

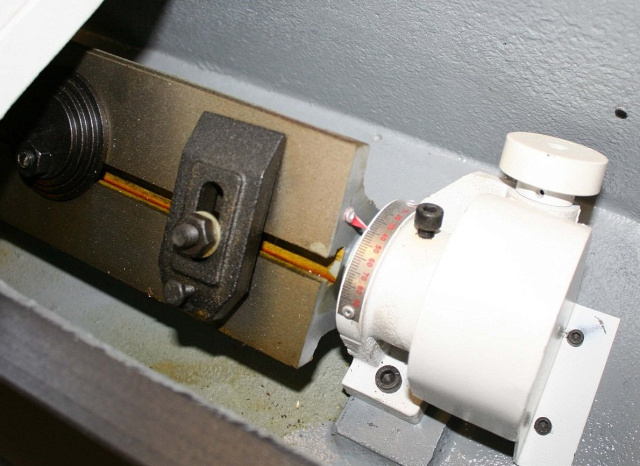

	Настройка узла заточки Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0° - 90°. Поворот плиты осуществляется при помощи маховика - это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

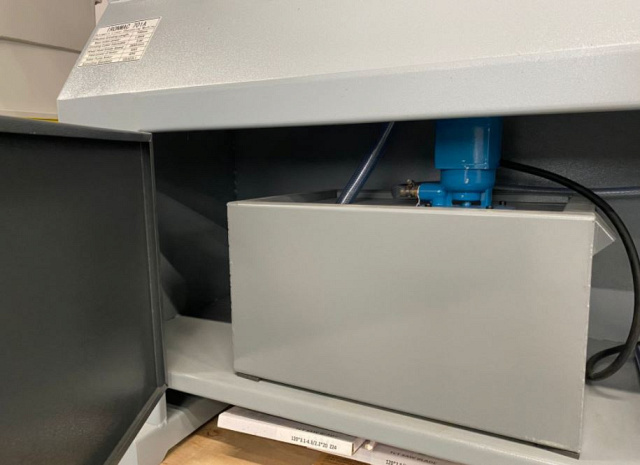

	Заточка с использованием СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга.

Технические характеристики
