Производитель: IRONMAC

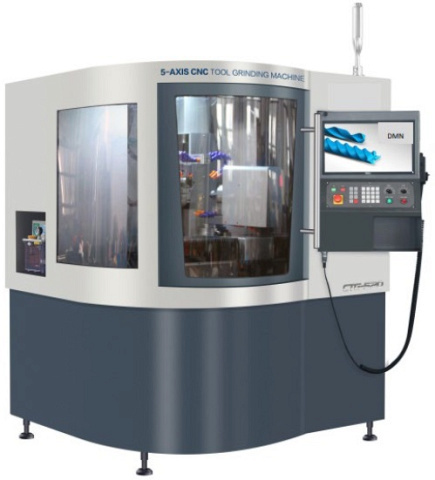

Станок для заточки и производства концевого инструмента IRONMAC TURBO 520 предназначен для заточки всех типов концевых фрез из твердого сплава (карбид вольфрама, кермета и т. д.) и HSS фрез, а также для нарезания спирали. Процесс заточки завершается одной установкой с помощью интегральной измерительной системы.
Для достижения высокой точности и качества, основной корпус станка изготовлен в виде единой составной моноблочной системы, которая предотвращает вибрацию и повышает качество поверхности. Ra <0,2 мкм. гарантируется.
СХЕМА ОБРАБОТКИ:
 | Заточка концевых фрез |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Фрезы Изготовление и повторная заточка фрез, включая нижнюю кромку (равную, неравномерную, неравноугольную), прорезную, боковую кромку, плоскую нижнюю R-образную фрезу, C-образную угловую фрезу. | |
| Сверла Изготовление и повторная заточка сверл, включая шлифование режущих кромок, поперечных кромок, поперечных кромок плоских и конических сверл, R-угол режущей кромки, перевернутый C-угол режущей кромки, R-угол. | |
| Сферические концевые фрезы Изготовление и повторная заточка круглой режущей кромки, долбежка, выполнение прямой канавки на прутковом материале, шариковая фреза. | |
| Ступенчатые фрезы Изготовление и повторная заточка ступенчатых долот, обработка ступеней, внешнего круга ступени, спиральных канавок, задней поверхности наружного пространства, наконечников сверл. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 1 - 20 |
| Суммарная мощность, кВт | 8 |
| Продольное перемещение заточного стола (ось X), мм | 400 |
| Поперечное перемещение заточного стола (ось Y), мм | 300 |
| Частота вращения шлифовального круга, об/мин | 8000 |
| Максимальная длина затачиваемого инструмента, мм | 350 |
| Максимальная рабочая длина затачиваемого инструмента, мм | 100 |
| Режущие материалы | TCT / HSS |
| Определение положения | высокоточный контактный зонд |
| Охлаждение | масло |
| Направляющее масло | ISO VG32 |
| Макс. диаметр насадных фрез, мм | не затачивает |
| Макс. диаметр концевых фрез, мм | 80 |
| Макс. диаметр сверл, мм | 35 |
| Напряжение, В | 380 |
| Длина, мм | 1630 |
| Ширина, мм | 1630 |
| Высота, мм | 2000 |
| Вес IRONMAC TURBO TURBO 520, кг | 1500 |
