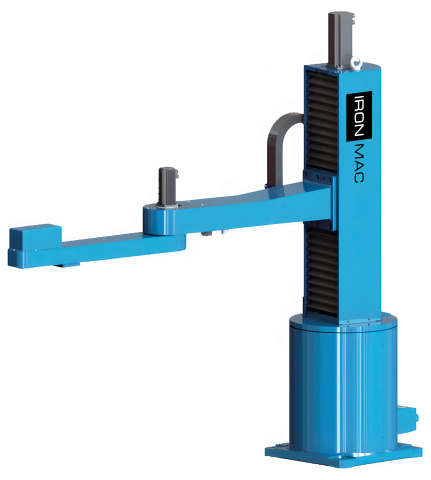

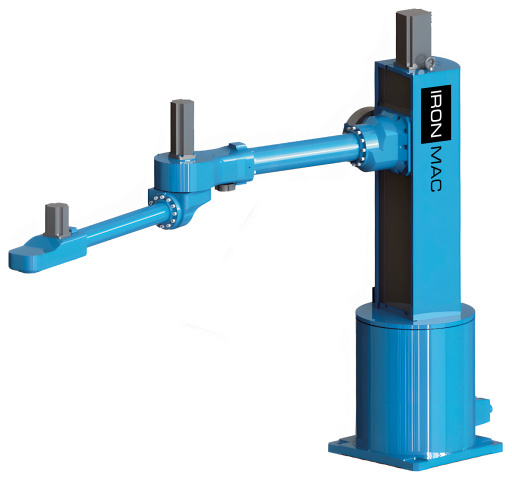

Робот манипулятор для пресса IR-HC420

Используются для работы с прессовым оборудованием обеспечивая высокую надежность, высокую стабильность, короткое время отклика на движение, чувствительный отклик; высокую скорость, высокую повторяемость и высокую стоимость исполнения, полностью отвечают высоким требованиям штамповки, обработки и других отраслей промышленности. А используя специально разработанное ПО, управление манипулятором становиться простым и удобным, обеспечивая высокую скорость, и повторяемость. Серия роботов НС в основном используется в области штамповки, особенно в автомобилестроении и производстве бытовой техники. В отличие от традиционных 6-осевых роботов с высокой стоимостью, робот HC использует модульную конструкцию с переменной длиной манипулятора, чтобы обеспечить гибкое применение в различных ситуациях. Область применения

Область применения

Серия роботов НС в основном используется в области штамповки, особенно в автомобилестроении и производстве бытовой техники. В отличие от традиционных 6-осевых роботов с высокой стоимостью, робот HC использует модульную конструкцию с переменной длиной манипулятора, чтобы обеспечить гибкое применение в различных ситуациях.

Конструктивные особенности

	Экономичность Низкая стоимость, вы покупаете общепромышленный робот, который можно перепрограммировать для других операций по обработке, сборке, а также окупить затраты за один год.
	Длительный срок службы Благодаря высокоточному и высокожесткому импортному редуктору машина может использоваться в течение нескольких десятилетий. После покупки она будет приносить пользу в течение многих лет.
	Высокая скорость работы При использовании высокоточного редуктора с низким коэффициентом вращения скорость работы в два раза выше, чем у шестисуставного робота того же уровня.
	Высокая точность С использованием высокоточного RV-редуктора с повторяемой точностью позиционирования конца, достигающей ±0,05 мм.
	Высокая жесткость Высокопрочный чугун и литой алюминий для ключевых деталей конструкции обеспечивают высокую жесткость робота на высоких скоростях.
	Высокая плавность Усовершенствованная система управления и сервопривод используются для достижения высокой скорости и плавности движения, а точкой перехода является практически нулевая временная пауза.
	Высокая нагрузка Максимальная нагрузка на запястье составляет 10 кг, что позволяет обрабатывать большие заготовки и легко реагировать на новые бизнес-заказы от клиентов.

Технические характеристики

Характеристика	Значение
Число степеней свободы, шт.	4
Максимальная нагрузка, кг	20
Максимальный рабочий радиус, мм	2000
Повторяемость, мм	±0,08
Класс защиты IP робота	IP54
Длина кабеля до ПУ, м	8
Длина питающего кабеля, м	6
Параметры входа / выхода ( I / O )	32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
Сигнальная линия	24 конт, авиа разъем
Диаметр пневматической трубки, мм	1 x Ø8
Емкость резервной батареи, кВА	5,6
Потребляемая мощность, кВт	4,5 / 3 фазы
Напряжение, В	380
Сила тока, А	8,1
Способ монтажа / поверхность	Горизонтально
Класс защиты шкафа управления	IP53
Вес IR-HC420 шкафа управления, кг	50
Основные операции	Штамповка
J1, °	±145
J2, °	±135
J3, мм	±240
J4, °	±180
J1	108 °/с, 1,88 рад/с
J2	148.76 °/с, 2,60 рад/с
J3	500 мм/с
J4	225 °/с, 3,93 рад/с
J1	216 °/с, 3,77 рад/с
J2	198 °/с, 3,54 рад/с
J3	667 мм/c
J4	375 °/с, 6,54 рад/с
J4, кг㎡	6,5
J4, Нм	90
Температура, °C	0 - 45
Влажность, %	20 - 80
Другое	Избегайте контакта с легковоспламеняющимися или агрессивными газами и жидкостями, Ихбегайте электронных помех (в том числе от плазмы).
Вес, кг	280
