Рейсмусовый станок со спиральным валом QUADRO 63W

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддоновПроизводство столярных материалов

Схемы обработки

Рейсмусование с автоподачей

Конструктивные особенности

	Спиральный ножевой вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Вал имеет 6 спиралей твердосплавных пластин по 26 шт. в каждой.
	Ножевой вал и вальцы подачи Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы.
	Привод ножевого вала Осуществляется от двигателя мощностью 7,5 кВт посредством клиноременной передачи через 3 ремня.
	Валец подачи Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.
	Рабочий стол Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки.
	Пульт управления Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, регулятором скорости подачи и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм.
	Подъем стола Подъем и опускание стола осуществляется с помощью отдельного эл.двигателя. Также подъем/опускание стола может осуществляться с помощью маховика  расположенного на передней панели. Жесткая фиксация стола при помощи рычага исключает его смещение.

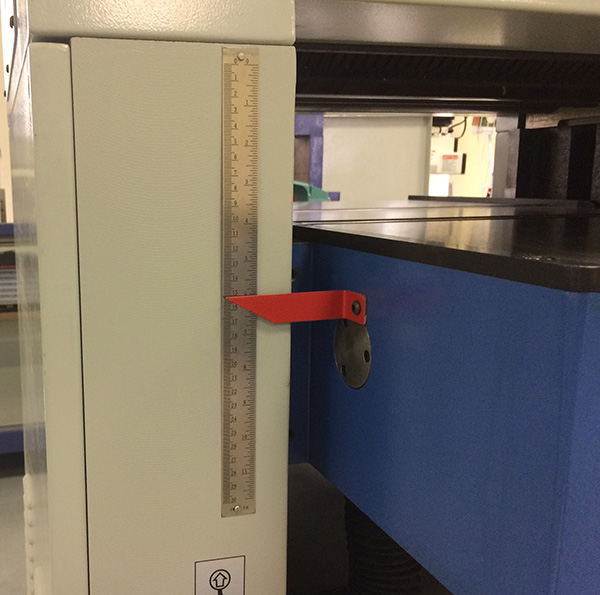

	Отображение размера Размер обработки можно выставить по миллиметровой линейке либо на электронном табло.
	Опоры стола Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.
	Направляющие стола Перемещение стола по 4-м массивным направляющим исключающим перекос.
	Секционные прижимы Перед ножевым валом заготовку прижимают к столу подпружиненные секционные прижимы-стружколоматели. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.
	Ролики в столе Приводные ролики в столе имеют удобную настройку вылета по высоте с передней панели, что позволяет настроить станок под обработку любого материала. Привод роликов осуществляется от двигателя подачи через массивную цепь.
	Верхняя крышка Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ.
	Электрошкаф Имеет удобный доступ с передней панели и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой. В станке используются надежные и проверенные европейские электрокомпоненты, такие какShneider Electric.

Технические характеристики

Характеристика	Значение
Размеры рабочего стола, мм	1200 х 630 (рейсмусового)
Разнотолщинность при обработке нескольких заготовок, мм	3
Ширина обработки, мм	630
Толщина обработки, мм	3 - 300
Мин. длина обработки, мм	300
Макс. толщина снимаемого слоя, мм	8
Количество ножей, шт	156
Скорость подачи заготовки, м/мин	5 - 18
Диаметр ножевого вала, мм	125
Мощность ножевого вала, кВт	7,5
Мощность подачи, кВт	1,5
Мощность привода подъема / опускания рабочего стола, кВт	0,37
Количество роликов на столе, шт.	2
Установленная мощность, кВт	9,37
Частота вращения ножевого вала, об/мин	5000
Диаметр патрубка аспирации, мм	2 х 150
Количество электродвигателей, шт.	3
Кол-во обрабатываемых сторон	1
Тип ножевого вала	спиральный (кукуруза)
Длина, мм	1150
Ширина, мм	1300
Высота, мм	1520
Вес QUADRO 63W, кг	1250
