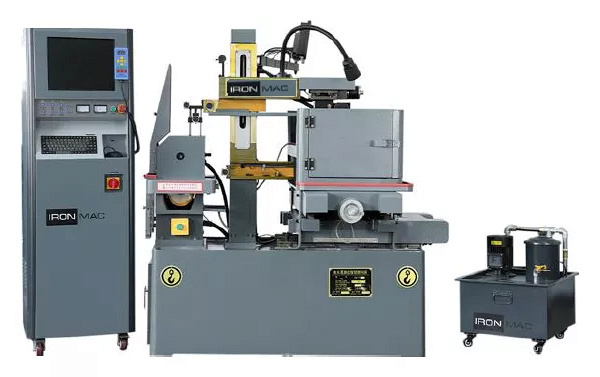

Проволочно-вырезной электроэрозионный станок IRONMAC DK7745F
Электроэрозионный станок серии DK7745F – это проволочно-вырезной станок с ЧПУ многопроходного типа. Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.
Кроме того, в качестве направляющих рабочих столов на многопроходном эрозионном станке DK7745F установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.
Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезном станке с ЧПУ DK7745F реализована функция многопроходного реза:
- На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
- На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезном станке с ЧПУ DK7745F реализована функция многопроходного реза:
- На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
- На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Стойка управления Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера. В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором. Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop. Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 мкм. Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали. Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. | |
| Функции системы ЧПУ | |
| Несущая нагрузка на стол выше в среднем на 23% По сравнению с другими производителями эрозионных станков с молибденовой проволокой | |
| Барабан перемотки проволоки Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения. | |
| Многопроходная обработка Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм. | |
| Симметричная конструкция осей UV относительно XY В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,010 мм) и увеличение стойкости проволоки. |
КОМПЛЕКТАЦИЯ:
Технические характеристики
| Характеристика | Значение |
|---|---|
| Перемещение по оси Х, мм | 450 |
| Перемещение по оси Y, мм | 700 |
| Макс. толщина резания, мм | 500 |
| Макс. нагрузка на стол, кг | 500 |
| Тип конструкции направляющих проволоки | Регулируемая |
| Максимальный угол наклона проволоки, ° | ± 6 |
| Общая мощность, кВт | 2 |
| Потребляемая мощность, кВт | 2 |
| Диаметр проволоки, мм | 0,15 - 0,20 |
| Точность обработки, мм | до ± 0,10 |
| Наилучшая шероховатость поверхности, мкм | Ra 2,5 - при однопроходной обработке,Ra 1,2-1,6 - при многопроходной обработке |
| Макс. рабочий ток, А | 6 |
| Макс. производительность, мм²/мин | 130 |
| Частота, Гц | 50 |
| Размер рабочего стола, мм | 1000 x 540 |
| Напряжение, В | 380 |
| Длина, мм | 1700 |
| Ширина, мм | 1600 |
| Высота, мм | 1600 |
| Вес IRONMAC DK7745F, кг | 1400 |
| Заказать | — |
