Универсальный фрезерный станок Proma FVV-125PD с УЦИ

Новинка
Код товара: 1323
На складе: 1 шт.
  • Универсальный фрезерный станок Proma FVV-125PD с УЦИ, рис.1
  • Универсальный фрезерный станок Proma FVV-125PD с УЦИ, видео 2
  • Универсальный фрезерный станок Proma FVV-125PD с УЦИ, видео 3
5.0 (голосов 333 / просмотров 672)

Артикул: pro25330125

Печать
12.11.2024
На складе: 1
2 083 851
Получить предложение
Универсальный фрезерный станок Proma FVV-125PD с УЦИ
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Proma (Чехия)
Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

FVV-125PD фрезерный станок с УЦИ

Преимущества универсального фрезерного станка Proma FVV-125PD:

  • Высокая производительность и точность обработки
  • Удобное управление с помощью управляющего цифрового интерфейса (УЦИ)
  • Надежность и долговечность
  • Многофункциональность и универсальность в применении
  • Простая настройка и обслуживание

Особенности универсального фрезерного станка Proma FVV-125PD:

  • Мощность: 5.5 кВт
  • Скорость вращения шпинделя: 50-3750 об/мин
  • Размеры стола: 1250x320 мм
  • Ходы по осям X, Y, Z: 800x300x400 мм
  • Встроенное охлаждение инструмента

Назначение универсального фрезерного станка Proma FVV-125PD:

Универсальный фрезерный станок Proma FVV-125PD предназначен для обработки различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства деталей различной сложности, выполняет фрезерование, сверление, резку и другие операции.

Сферы применения универсального фрезерного станка Proma FVV-125PD:

  • Машиностроение
  • Производство металлических конструкций
  • Производство мебели
  • Автомобильная промышленность
  • Производство электроники

Фрезерный станок PROMA FVV-125PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Преимущества

  • Мощный трехфазный электродвигатель;
  • Автоматическая подача;
  • Устойчивая массивная конструкция;
  • Высокая точность обработки;
  • Малые габариты.

Технические характеристики фрезерного станка PROMA FVV-125PD

Название Значение
Напряжение, В 400
Потребляемая мощность, Вт 2200
Максимльный диаметр концевой фрезы, мм 28
Максимальный диаметр дисковой фрезы, мм 125
Диапазон оборотов шпинделя, об/мин 40,75,105,180,200,320,370,475,650,820,1600
Угол наклона шпинделя, градусов ±360
Размер стола, мм 1120х260
Конус шпинделя ISO40
Расстояние между шпинделем и столом, мм 125-520
Расстояние между шпинделем и консолью, мм 100-600
Продольный ход стола, мм 640
Поперечный ход стола, мм 240
Одно деление нониуса – продольный ход, мм 0,02
Одно деление нониуса – поперечный ход, мм 0,02
Одно деление нониуса – тонкая подача шпинделя, мм 0,05
Т-образный паз стола, мм 14
Габаритные размеры, мм 1655х1500х1730
Масса Proma FVV-125PD, кг 1660

Особенности PROMA FVV-125PD

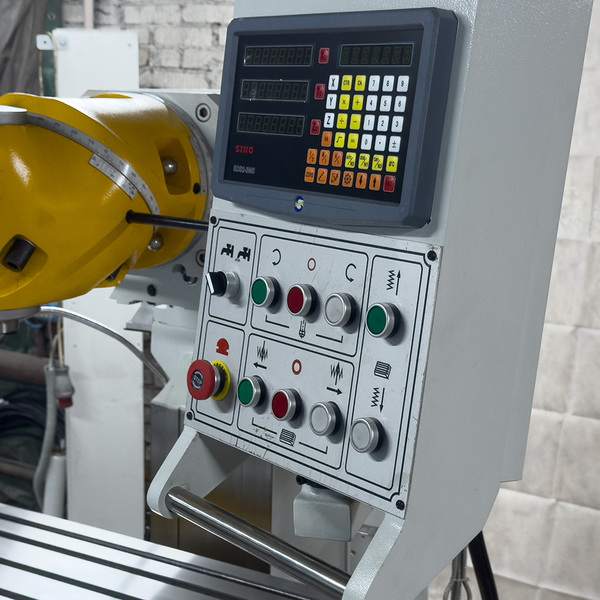

Proma FVV-125PD  Визуальный контроль  За счет цифрового дисплея можно визуально контролировать все значения рабочих процессов Визуальный контроль
За счет цифрового дисплея можно визуально контролировать все значения рабочих процессов.
Proma FVV-125PD  Функциональность  Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью Функциональность
Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.

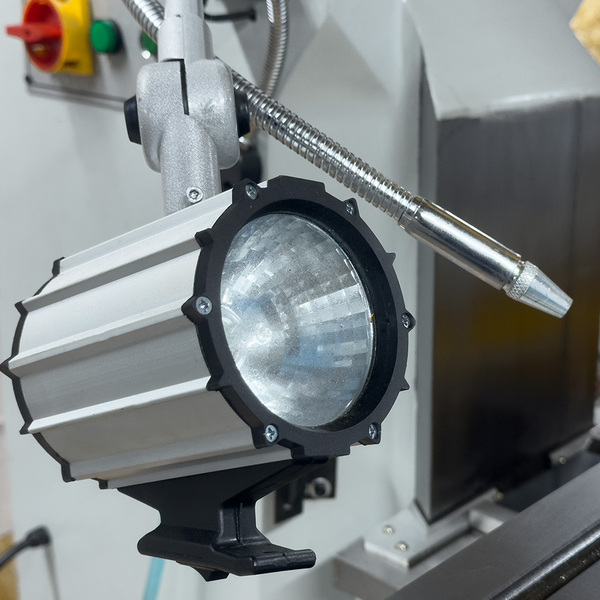

Proma FVV-125PD  Освещение  Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора Освещение
Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора.

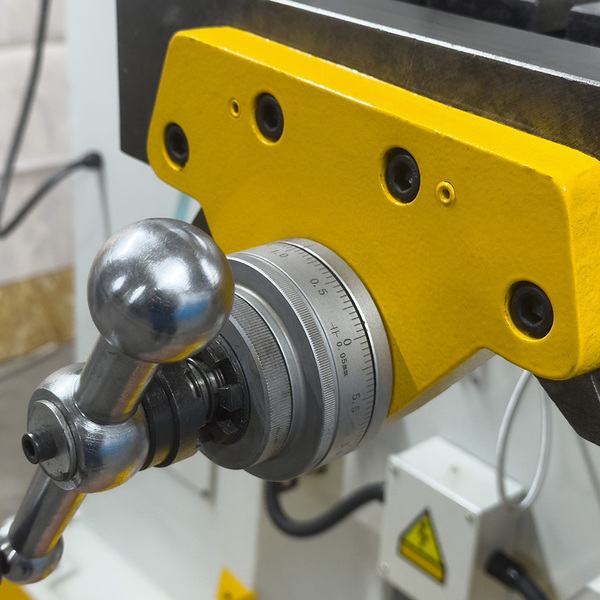

Proma FVV-125PD  Удобство в работе  Удобная рукоять подъема стола имеет большое плече и позволяет с легкостью выполнять манипуляции Удобство в работе
Удобная рукоять подъема стола имеет большое плече и позволяет с легкостью выполнять манипуляции.

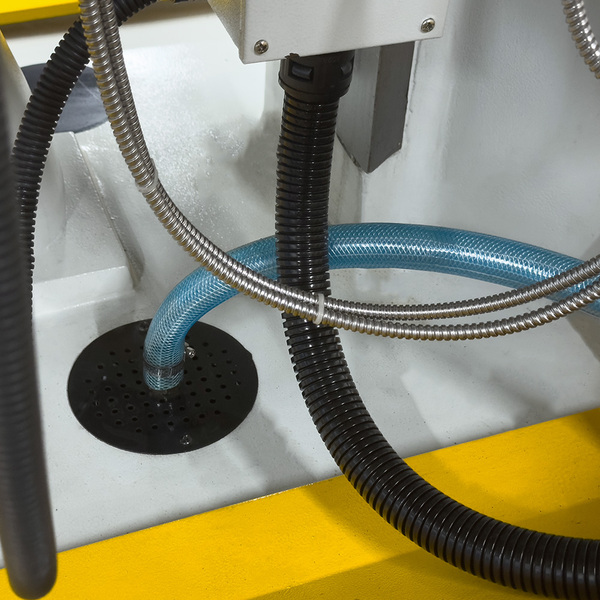

Proma FVV-125PD  Система охлаждения  Подводка охлаждающей жидкости увеличивает продолжительность рабочего цикла, предотвращает перегрев и выход из строя рабочего инструмента Система охлаждения
Подводка охлаждающей жидкости увеличивает продолжительность рабочего цикла, предотвращает перегрев и выход из строя рабочего инструмента.

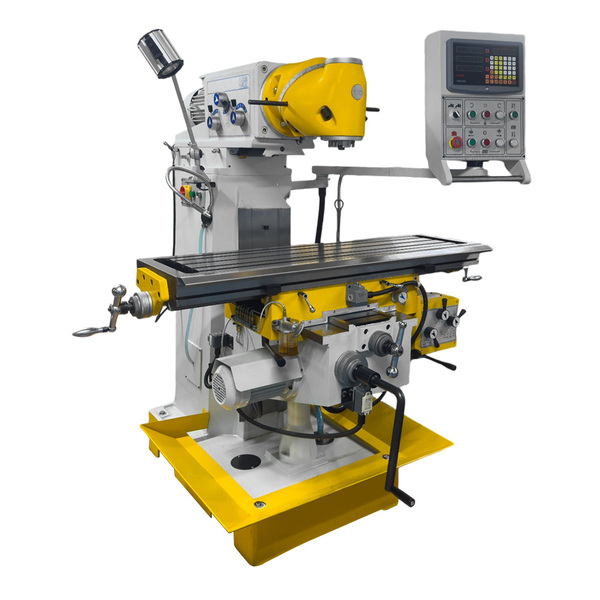

Основные узлы и детали

  1. Электродвигатель привода главного движения.
  2. Хобот.
  3. Фрезерная головка.
  4. Пульт управления считывающих устройств.
  5. Салазки.
  6. Стол.
  7. Консоль.
  8. Корыто.
  9. Основание.
  10. Станина.
  11. Электрический пульт управления.

Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.

Комплект поставки

  • Направляющая горизонтального шпинделя - 1 шт.
  • Оправка горизонтального шпинделя - 1 шт.
  • Серьга горизонтального шпинделя - 1 шт.
  • Тяга для зажима инструмента в шпинделе - 2 шт.
  • Фартук защитный - 1 шт.
  • Пластина крепления фартука - 2 шт.
  • Анкерный болт М16x450 мм. - 4 шт.
  • Гайка М16 - 4 шт.
  • Шайба 16x31x3 мм - 4 шт.
  • Патрон цанговый - 1 шт.
  • Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм - 8 шт.
  • Ручка перемещения консоли - 1 шт.
  • Оправка с поперечной канавкой - 1 шт.

Инструмент

  • Ключ к цанговому патрону - 1 шт.
  • Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
  • Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
  • Ключ накидной 21x24 мм - 1 шт.

Инструкция по эксплуатации
