Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ

Новинка
Код товара: 1322
Под заказ

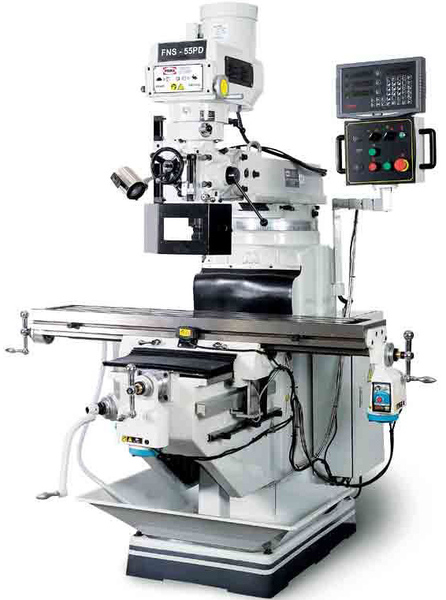

  • Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ, рис.1
  • Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ, рис.2
4.0 (голосов 334 / просмотров 921)

Артикул: pro25006325

Печать
12.11.2024
Под заказ
1 850 211
Получить предложение
Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Proma (Чехия)
Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

FNS-55PD фрезерный станок с УЦИ

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ - это надежное и мощное оборудование, которое позволит вам выполнять широкий спектр работ с высокой точностью и эффективностью. Этот станок идеально подходит для производства деталей различной сложности в промышленности.

Преимущества:

  • Управление через УЦИ для удобства и точности работы
  • Мощный двигатель обеспечивает высокую производительность
  • Широкий диапазон скоростей для различных материалов
  • Прочная конструкция для долговечности и надежности
  • Высокая точность обработки деталей

Особенности:

  • Максимальный диаметр фрезы: 55 мм
  • Максимальная длина обрабатываемой детали: 500 мм
  • Управление станком с помощью УЦИ
  • Возможность программирования различных операций

Назначение:

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ предназначен для точной обработки металлических и неметаллических деталей различной сложности. Он идеально подходит для производства промышленных изделий, запчастей и компонентов.

Сферы применения:

  • Машиностроение
  • Автомобилестроение
  • Электроника
  • Мебельное производство
  • И другие отрасли промышленности

Универсальный фрезерный станок PROMA FNS–55PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п. Станок имеет девять ступеней вращения шпинделя при горизонтальной обработке и восемь ступеней при вертикальной обработке, это повышает эффективность обработки деталей. На цифровом дисплее отображается скорость вращения шпинделя и положение стола в двух плоскостях, что обеспечивает удобство контроля рабочего процесса оператором.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Преимущества

  • Мощный трехфазный электродвигатель;
  • Автоматическая подача;
  • Система охлаждения;
  • Устойчивая массивная конструкция;
  • Высокая точность обработки;
  • Малые габариты.

Технические характеристики фрезерного станка PROMA FNS–55PD

Название Значение
Напряжение, В 400
Потребляемая мощность, Вт 2250
Максимальный диаметр концевой фрезы, мм 25
Максильнй диаметр дисковой фрезы, мм 100
Диапазон оборотов шпинделя, об/мин 60-4200
Скорость вертикальной подача шпинделя, мм/об 0,038/0,076/0,203
Угол наклона шпиндельной головки влево-вправо и вперёд-назад, градусов ± 45
Размер стола, мм 1370х250
Конус шпинделя ISO40
Расстояние между шпинделем и столом, мм 50-460
Расстояние между шпинделем и консолью, мм 140-609
Продольный ход стола, мм 800
Поперечный ход стола, мм 440
Вертикальный ход консоли, мм 410
Одно деление нониуса – продольный ход, мм 0,02
Одно деление нониуса – поперечный ход, мм 0,02
Одно деление нониуса – вертикальная подача стола, мм 0,05
Т-образный паз стола, мм 16
Габариты, мм 1905х1879х2235
Масса Proma FNS-55PD, кг 1180

Особенности PROMA FNS-55PD

Proma FNS-55PD  Безопасность  Защитный экран универсального фрезерного станка Proma FNS-55PD 25006325 обеспечивает безопасность оператора во время работы Безопасность
Защитный экран универсального фрезерного станка Proma FNS-55PD 25006325 обеспечивает безопасность оператора во время работы.
Proma FNS-55PD  Визуальный контроль  За счет цифрового дисплея можно визуально контролировать все параметры работы станка Визуальный контроль
За счет цифрового дисплея можно визуально контролировать все параметры работы станка.
Proma FNS-55PD  Функциональность  Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью Функциональность
Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.
Proma FNS-55PD  Универсальность  Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели  Это значительно расширяет возможности станка Универсальность
Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
Proma FNS-55PD  Освещение  Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора Освещение
Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора.

Основные узлы и детали

  1. Станина
  2. Хобот
  3. Шпиндельная головка
  4. Электродвигатель
  5. Коробка скоростей
  6. Пульт управления
  7. Дисплей
  8. Стол
  9. Поддон
  10. Основание
  11. Консоль

Фрезерный станок FNS-55PD PROMA состоит из следующих основных узлов: станина 1, хобот 2, шпиндельная головка 3, электродвигатель, коробка скоростей 5, стол 8, основание 10 и консоль 11.

Базой станка является станина 1, жестко закрепленная к основанию 10. По вертикальным направляющим станины движется консоль 11 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол 8 (подача по оси X). Спереди консоли смонтирован электрический привод поперечной подачи (ось Y). На правом торце стола смонтирован электрический привод продольной подачи (ось X).

На станине установлен хобот 2, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка, состоящая из шпиндельной головки 3, коробки скоростей 5 и электродвигателя 4 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево на 90° и вперёд-назад на 45°. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом ISO 40 (DIN 2080), в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO 40 (DIN 2080). Главное движение шпиндель получает от электродвигателя 4 через коробку скоростей 5 (бесступенчатого вариатора с раздвижными коническими шкивами) и блока шестерен, позволяющий изменять диапазон скоростей вращения шпинделя. В шпиндельной головке установлен механизм вертикального механического перемещения шпинделя.

Комплект поставки

  • Направляющая горизонтального шпинделя - 1 шт.
  • Оправка горизонтального шпинделя - 1 шт.
  • Серьга горизонтального шпинделя - 1 шт.
  • Тяга для зажима инструмента в шпинделе - 2 шт.
  • Фартук защитный - 1 шт.
  • Пластина крепления фартука - 2 шт.
  • Анкерный болт М16x450 мм. - 4 шт.
  • Гайка М16 - 4 шт.
  • Шайба 16 ×31×3 мм - 4 шт.
  • Ручка перемещения консоли - 1 шт.
  • Оправка с поперечной канавкой - 1 шт.

Инструмент:

  • Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
  • Ключ рожковый 21х24 - 1 шт.
  • Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
  • Ключ накидной 21x24 мм - 1 шт.

Инструкция по эксплуатации
