Пресс мембранно-вакуумный RTM 3000 RS
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.
В зависимости от комплектации пресс оснащается системой пневмоцилиндров на подъём-опускание и закрывание консольной прижимной рамки и термомодуля, многофункциональным контроллером с сенсорной панелью оператора для автоматизации и более тонкого подбора режима прессования. Данная комплектация позволяет достигать высокого качества выпускаемой продукции. Возможность установки дополнительного рабочего стола, позволяет существенно увеличить производительность пресса.
Область применения
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

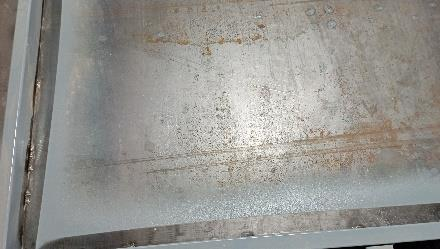

 | Станина Жёсткая, цельносварная конструкция вакуумного стола, изготовленная из толстостенных профильных труб. В основании вакуумного стола закладывается цельный стальной лист толщиной 4 мм. |

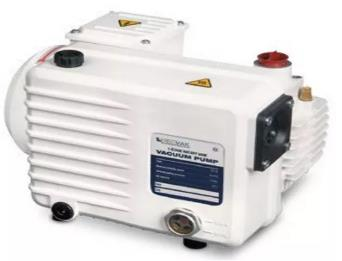

 | Вакуумная система На базе пластинчато-роторного вакуумного насоса с масляным уплотнением, производительностью 20 м3/час., предельное остаточное давление 0,5 мBar. Мощность электродвигателя 0,75 кВт; 380 В. Для управления процессом вакуумирования применяются шаровые краны. |

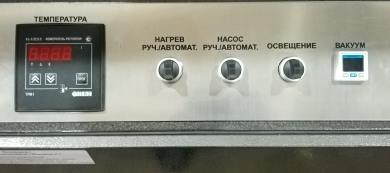

 | Управление Ручной режим вакуумирования с цифровой индикацией температуры нагрева и электронно-цифровымым вакуумметром для установки и поддержания заданного уровня вакуума. Измерение и регулировка температуры нагрева ламп осуществляется ПИД-регулятором многофункциональным одноканальным ОВЕН ТРМ в комбинации с термо-преобразователем (термопара). |

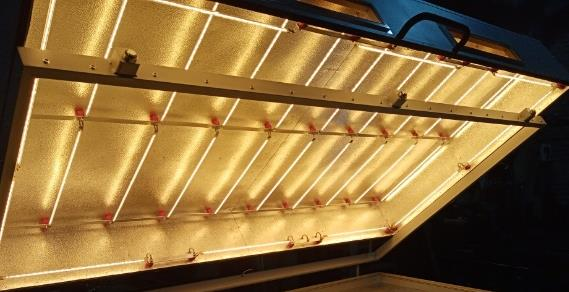

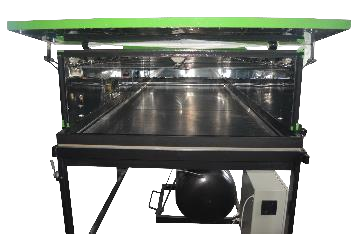

 | Нагревательный купол (термомодуль) Станок комплектуется низко инерционными галогеновыми лампами мощностью 1000 Вт. Общий уровень энергопотребления термомодуля до 24 кВт. Перемещение термомодуля по прижимной рамке осуществляется вручную на специальных стальных роликах. |

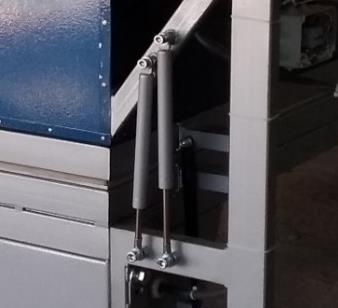

 | Прижимная рамка Для облегчения подъёма-опускания прижимной рамки применяются газовые упоры (мощность газовых упоров подбирается под каждый станок индивидуально). Запирание прижимной рамки осуществляется за счёт мощных серповидных замков с эксцентриковым механизмом регулировки. Надежны и удобны в работе (Изготовлены по рекомендации операторов, работающих на данном оборудовании). |
КОМПЛЕКТАЦИЯ:

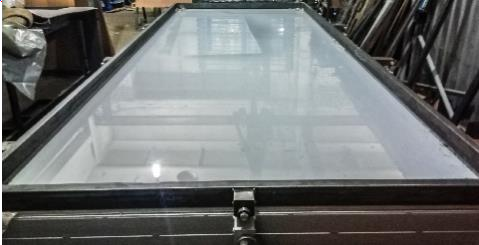

 | Выравнивание Выравнивание поверхности стола полимерным материалом позволяет добиться максимально ровной поверхности, что значительно увеличивает качество облицовки крупногабаритных изделий. |

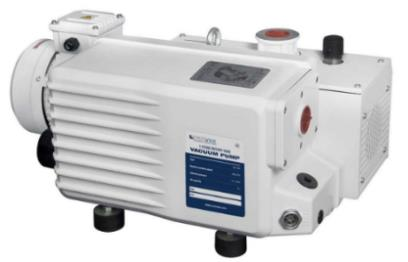

 | Вакуумная система Установка более производительных вакуумных насосов, производительностью 40 и 65 м³/час., создающий разряжение вакуума до - 0,9 Bar. и мощностью электродвигателя 1,1 и 1,5 кВт соответственно (380 В). |

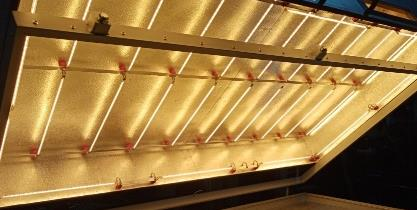

 | Термомодуль Замена коротких ламп 1000 Вт (24 шт.) на более длинные 600 Вт (40 шт.) Более частая установка ламп, с дополнительным нижним периметром, обеспечивает наиболее ровный и лучший прогрев как плоскость заготовки, так и торцы. |
 | Открывающаяся боковина нагревательного купола Для возможности работы с радиусными заготовками либо с изделиями высотой более 50 мм. |
 | Подъём-опускание термомодуля Подъём-опускание термомодуля на прижимную рамку, при нахождении в зоне формовки, с применением пневматического привода. Позволяет минимизировать потери тепла при работе нагревательных элементов, сократить время нагрева поверхности и повысить качество получаемых изделий. |

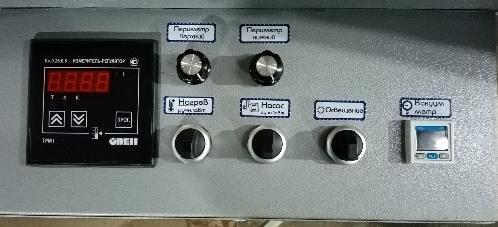

 | Пульт управления №1 Дополняется Плавной регулировкой мощности основного (верхнего) и дополнительного (нижнего) нагревательного периметров. |

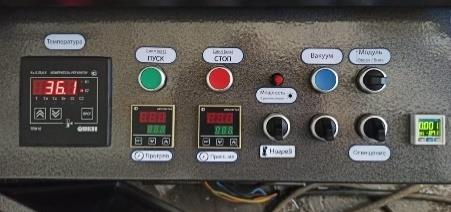

 | Пульт управления №2 Дополненный автоматическим режимом вакуумирования. Устанавливаются параметры не только температуры нагрева и уровня вакуума, но временные рамки работы нагревательных элементов и поддержания вакуума . Начало процесса вакуумирования после окончания заданного времени работы термомодуля. |

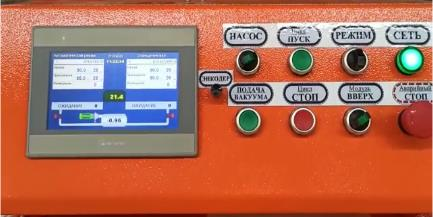

 | Пульт управления №3 Шкаф управления с сенсорной панелью оператора на контроллере и модулях управления «ДЕЛЬТА» с цифровой системой контроля за разряжением вакуума и управлением насоса. На панели оператора отображаются параметры работы пресса: текущая температура, заданная температура, давление вакуума, состояние вакуумного насоса, заданное и оставшееся время стадии рабочего цикла. Переключатель «Режим» - для переключения режимов работы «Ручной», «Автоматический», «Программный». В системе возможно сохранение до 40 различных программ. (максимальное количество до 1000 программ.) |

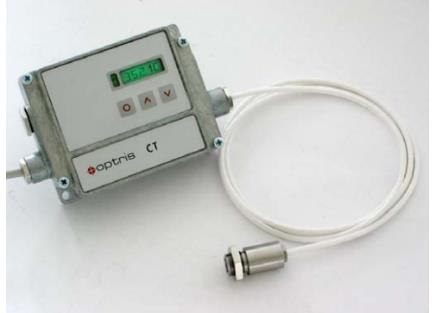

 | ИК пирометр Измерение температуры поверхности осуществляется Инфракрасным пирометром в диапазоне от - 40 до + 975 °С, с точностью ± 1%. Спектральный диапазон 8 - 14 μm; Оптическое разрешение 10:1; Температурное. разрешение (NETD) 0,5 °C Время отклика 30 мсек. |

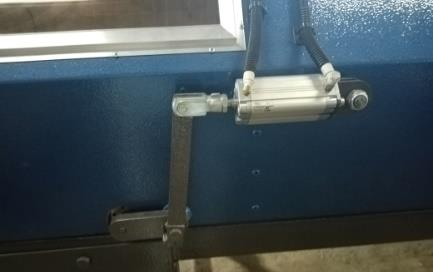

 | Прижимная рамка с пневмоприжимом Пневматическая система запирания обеспечивает удобство и быстроту работы персонала. Значительно сокращает время, затрачиваемое на фиксацию материала прижимной рамкой. |

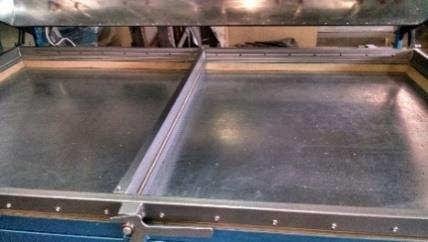

 | Поперечная делительная планка Позволяющая отделять необходимую часть рабочего стола и экономить плёнку при облицовки единичных малогабаритных изделий. |

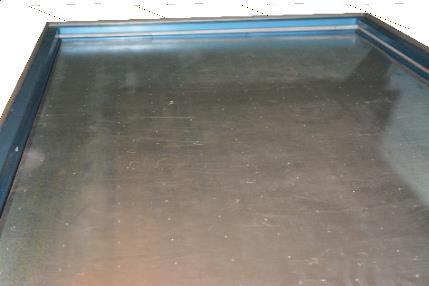

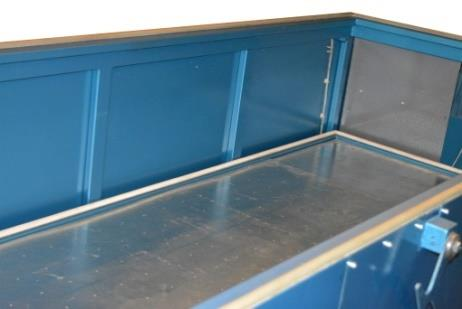

 | Покрытие рабочего стола МДФ (10 мм) + перфорированный оцинкованный лист позволяет значительно увеличить срок эксплуатации поверхности вакуумного стола. |
 | Драпирующий стол Подъем / опускание стола вертикально за счет пневмоцилиндров, позволяет обтягивать плёнкой ПВХ радиусные фасады высотой от 200 мм, а также формовать изделия из листового пластика. Вертикальных ход стола возможен до 1000 мм (чем больше ход стола, тем больше габаритная высота станка). |

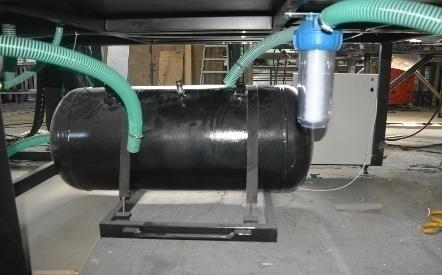

 | Вакуумный ресивер Применяется для облегчения работы вакуумного насоса и для снижения времени создания вакуума. Станки комплектуются одним или несколькими ресиверами объёмом от 50 до 200 литров. |

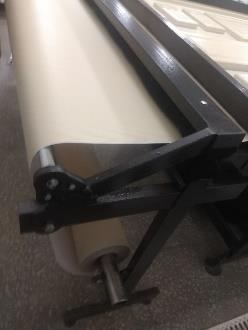

 | Стойка-держатель рулона Стойка-держатель рулона плёнки ПВХ с устройством для механической очистки от пыли и грязи. |
 | Мембрана Силиконовая или каучуковая с комплектом быстросъёмных креплений к прижимной рамке, для удобства монтажа и использования. От 0,5 до 4 мм. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Размер стола, мм | 3000 x 1370 |
| Полезный размер рабочего стола, мм | 2880 x 1250 |
| Высота обработки, мм | до 300 |
| Установленная мощность, кВт | 30,75 |
| Тип открытия термомодуля | откатной |
| Давление прессования, кг/см² | 0,95 |
| Мощность нагревательных ламп, кВт | 30 |
| Количество нагревательных ламп, шт. | 30 |
| Производительность ваккумной станции, м³/час | 20 |
| Мощность вакуумной станции, кВт | 0,75 |
| Длина, мм | 6300 |
| Ширина, мм | 1450 |
| Высота, мм | 1700 |
| Вес RTM 3000 RS, кг | 700 |
