Портальный обрабатывающий центр ФП160-2.5МФ3/4/5
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия

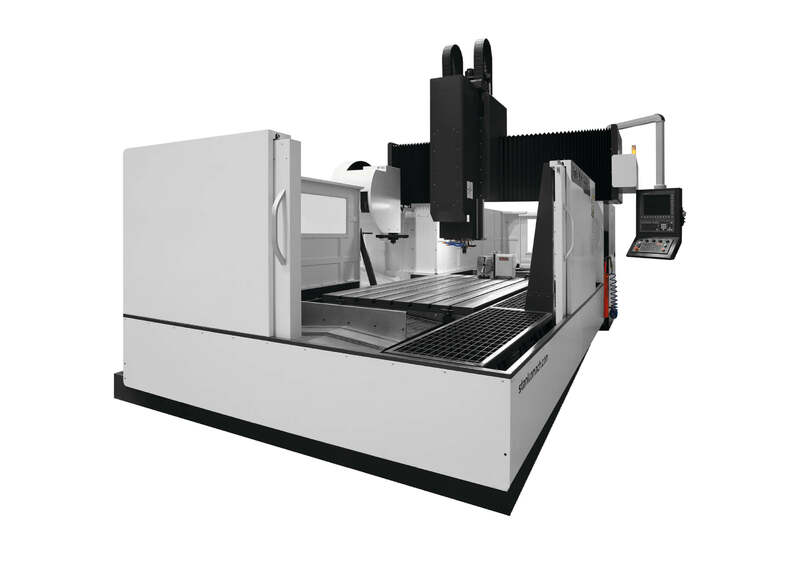

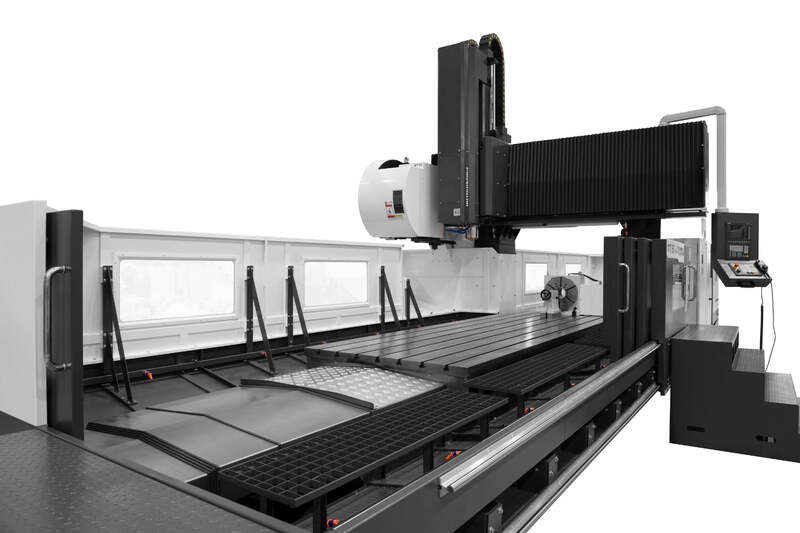

Портальный обрабатывающий центр ФП160-2.5МФ3 повышенной жесткости с большим рабочим столом, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и с конусом шпинделя BT50. Предназначен для работы с черными и цветными металлами при черновой и чистовой обработке. Портальный обрабатывающий центр ФП160-2.5МФ3 будет востребован в инструментальной, станкостроительной, аэрокосмической, энергетической и других отраслях промышленности.
Примеры изделий

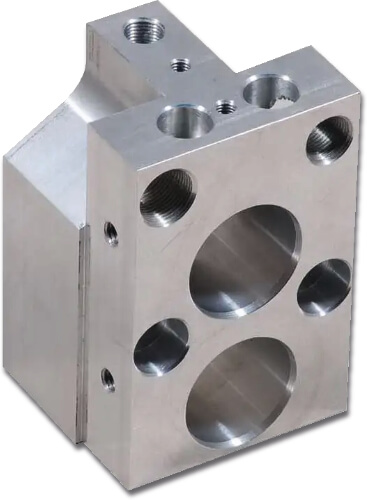

 | Блок Машиностроение |

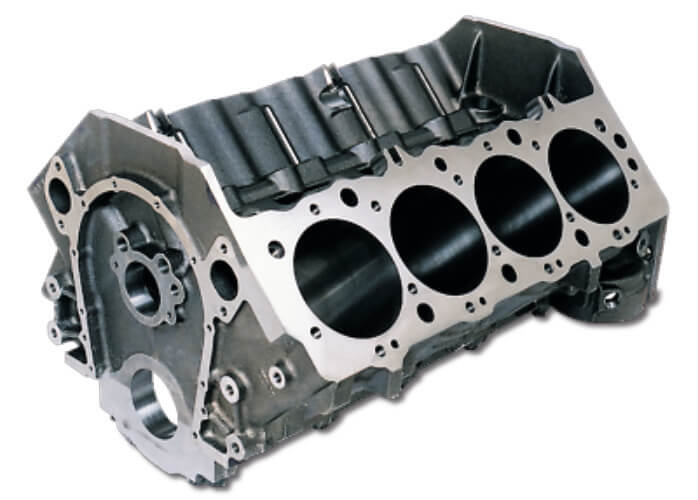

 | Блок цилиндров Двигателестроение |

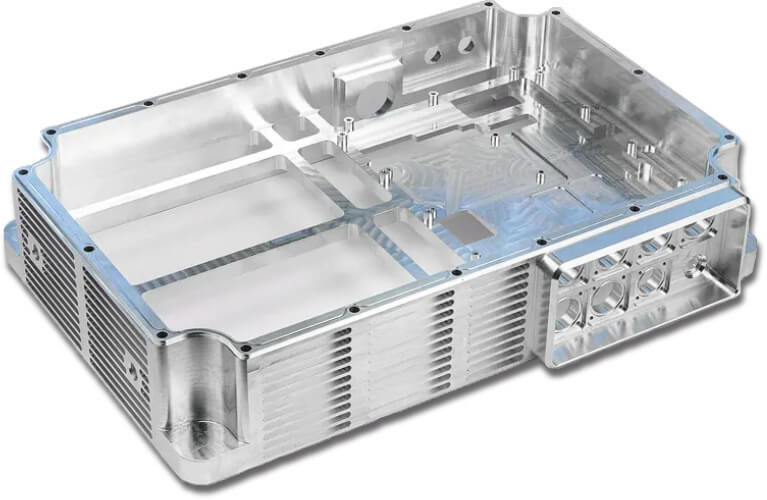

 | Корпус Приборостроение |

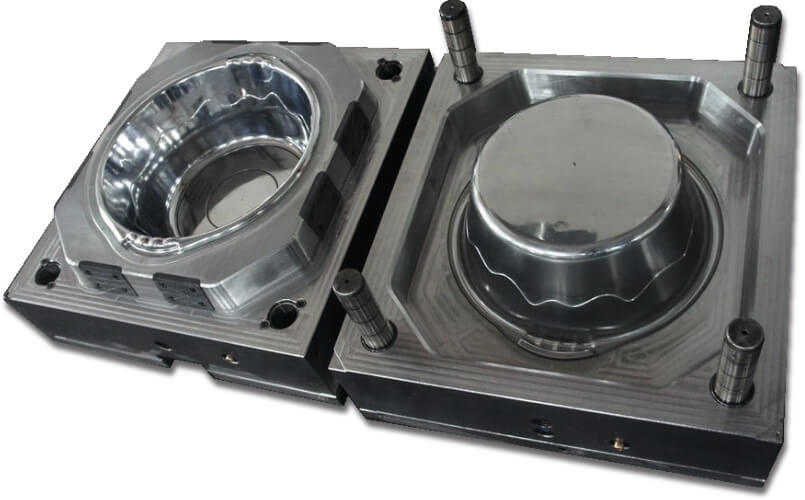

 | Пресс-форма Литейное производство |
Технические характеристики
| Характеристика | Значение |
|---|---|

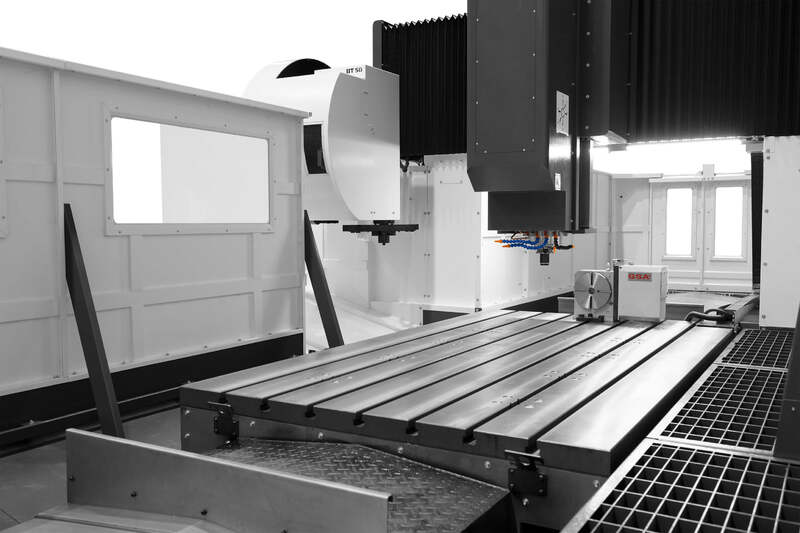

| Рабочий стол, мм | 1400х2500 |
| Промежуток (мм) х Ширина (мм) х Количество Т-образных пазов (шт.) | 170х22х7 |
| Максимальная нагрузка на стол, кг | 6000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 70—870 |
| Подготовка в э/шкафу под 4ю ось | Да |

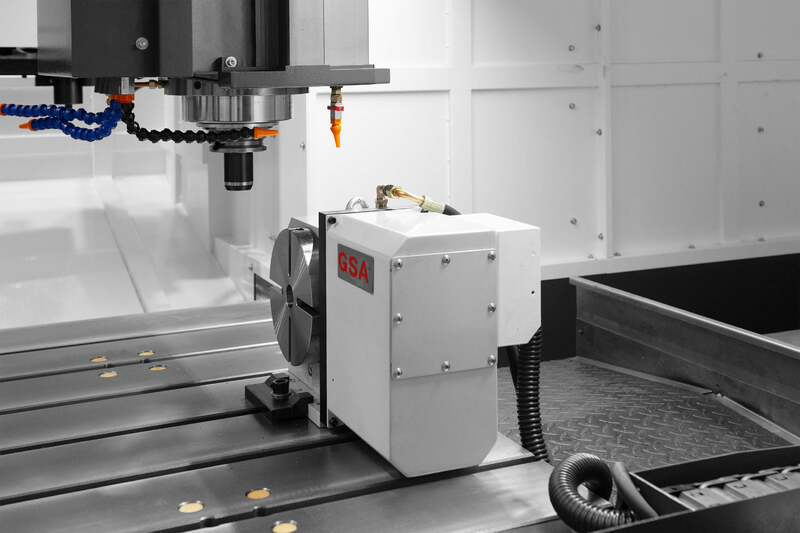

| Поворотный стол | Опция |
| Диаметр поворотного стола, мм | 320 |
| Класс точности станка | Н |
| Расстояние между колоннами, мм | 1600 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 2700/1600/800 |
| X/Y/Z, Тип направляющих | Качения / Качения / Скольжения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 8/12/12 |
| Скорость рабочей подачи, мм/мин. | 1—6000 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 37/30 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 236/191 |
| Частота вращения шпинделя, об/мин. | до 6000 |
| Хвостовик инструмента | BT50x45 град. |
| Конус шпинделя | ISO50 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 24 |
| Максимальный диаметр/длина сменного инструмента, мм | 220(110)/350 |
| Максимальная масса товара инструмента, кг | 15 |
| Время смены инструмента на 1 позицию/полная, сек | 1.25/2.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Редуктор главного двигателя 1:4 | Опция |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 400 |
| Номинальный потребляемый ток, А | 129 |
| Габаритные размеры (ДхШхВ), мм | 7453х4440х3578 |
| Масса нетто, кг | 20000 |
| Масса брутто, кг | 20500 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Масляный холодильник шпинделя
- Электрошкаф с теплообменником
- Сепаратор СОЖ
- Сервоприводы по осям
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Система обдува конуса шпинделя при смене инструмента
- Система подачи СОЖ в зону резания
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
- Транспортер ленточный для удаления стружки
- Кабинетная защита зоны резания (3/4)
