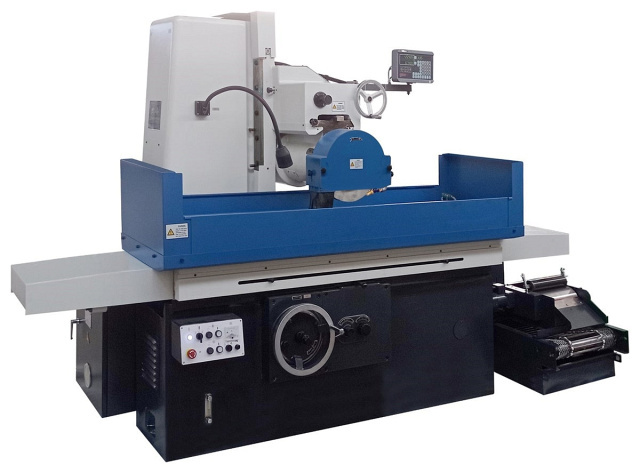

Плоскошлифовальный станок UNIVEQ USG 30100H

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении. Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании. Область применения Инструментальное производство Приборостроение Аэрокосмическая промышленность Исполним станок под любые задачи клиента!

Область применения

Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Инструментальное производство Приборостроение Аэрокосмическая промышленность Исполним станок под любые задачи клиента!

Схемы обработки

Конструктивные особенности

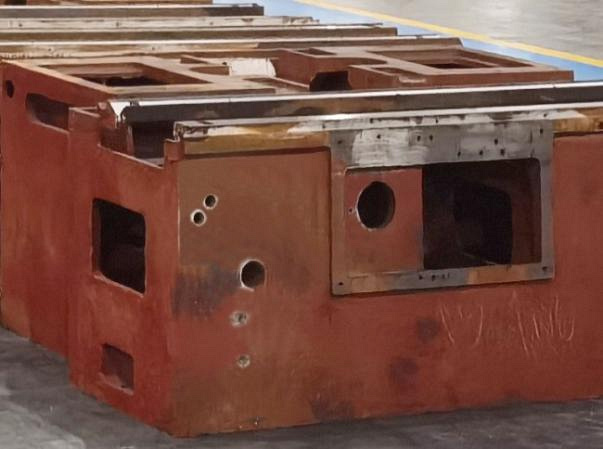

	Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса UNIVEQ USG 30100H станка более 3 тонн (3500 кг).

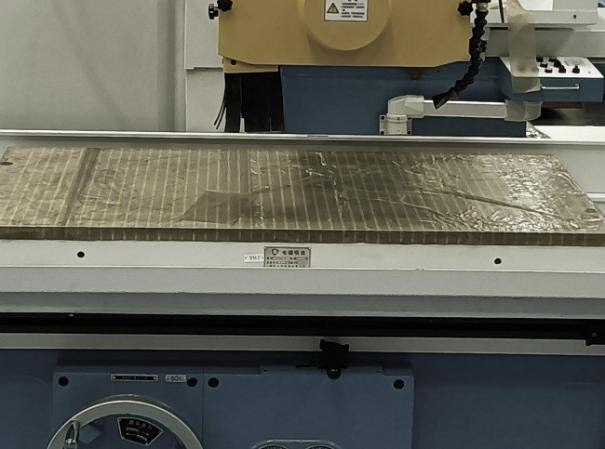

	Магнитная плита Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

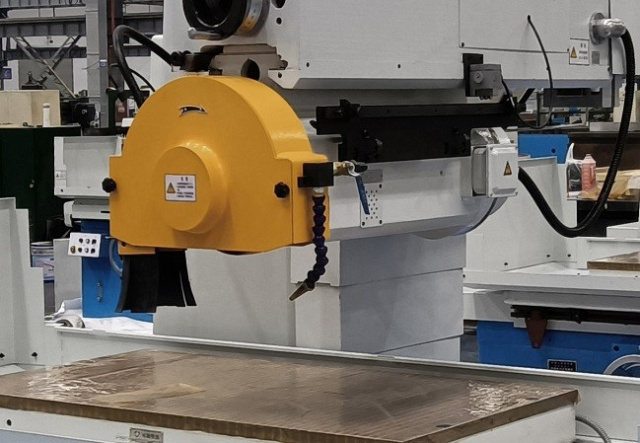

	Колонна шлифовального узла Изготовлена из высококачественного чугуна. Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения. Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами. Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

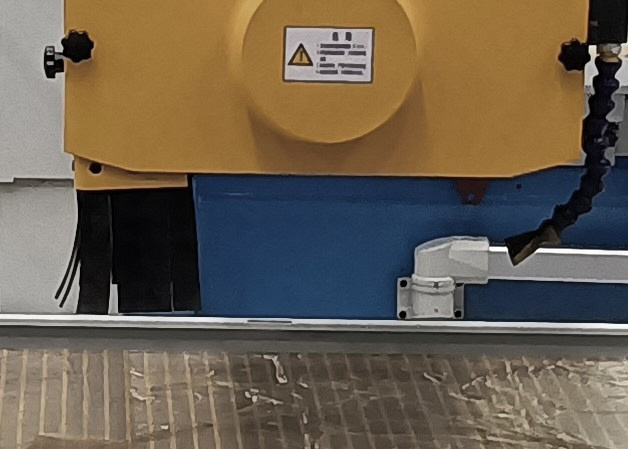

	Система подачи охлаждающей жидкости Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс. Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

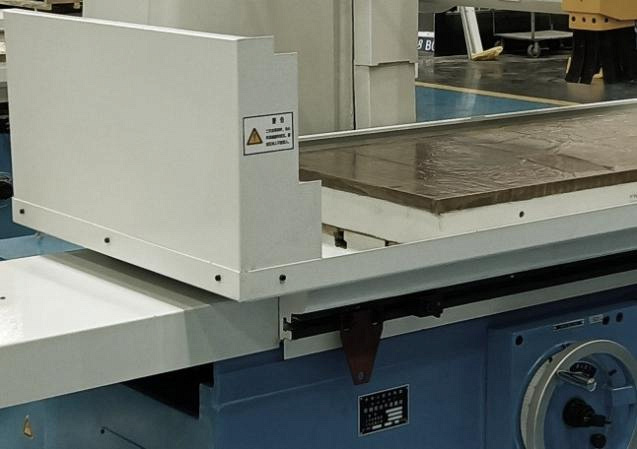

	Защитные кожухи Расположенные слева и справа от рабочего стола, обеспечивают:

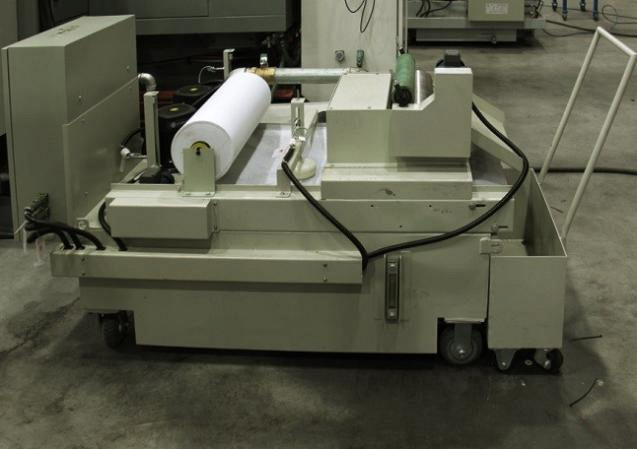

	Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Размер рабочей поверхности стола, мм	300 х 1000
Макс. размер шлифуемой детали, мм	300 х 1000 х 400
Продольное перемещение стола (гидравлика), мм	1100
Скорость перемещения стола (бесступенчатое регулирование), м/мин	3 - 27
T-образные пазы (Количество х Ширина), мм	3 x 18
Нагрузка на стол, кг	468
Расстояние от оси шпинделя до поверхности рабочего стола, мм	575
Непрерывная подача (бесступенчатая регулировка), м/мин	0,5 - 3
Ускоренное перемещение, мм/мин	≥ 500
Частота вращения шпинделя, об/мин	1440
Размер шлифовального круга (D x d x B), мм	350 x 127 x 40
Мощность электродвигателя шлифовального круга, кВт	5,5
Наличие ЧПУ	нет
Параллельность, мм	0,005 (на 300 мм)
Шероховатость, µм	Ra 0,63
Длина, мм	3200
Ширина, мм	1673
Высота, мм	2400
Вес брутто, кг	4000
Длина, мм	2295
Ширина, мм	1673
Высота, мм	2035
Вес нетто, кг	3500
