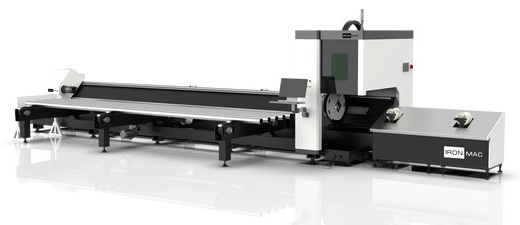

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-120SA2

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 10 - 160 мм, профильных 10 - 160 мм. Длина обработки до 6300 мм. Режим работы: 1 - 2 смены. Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Область применения Получаемые изделия

Область применения

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Получаемые изделия

Конструктивные особенности

	Надежная конструкция Наклонная станина с рёбрами жёсткости – равномерно распределяет нагрузку, лучше гасит вибрации и обеспечивает быструю загрузку трубы в зону резки, позволяя производить раскрой труб с высокой точностью. Установка оснащена двумя подвижными патронами что позволяет производить резку практически без отхода. 3 поддерживающих ролика для труб. Приемное устройство длиной 2 м для поддержки труб на выходе.

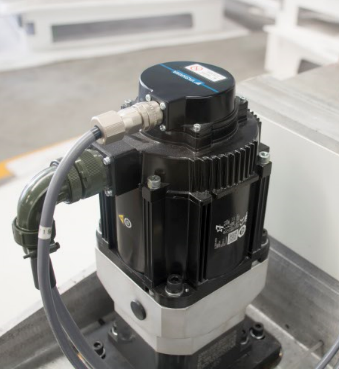

	Серводвигатели Heichuan (Тайвань) / NOVANCE / YASKAWA (Япония) Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д.
	Редукторы MOTOLI (Франция) / KOFON Высокая точность и износостойкость.

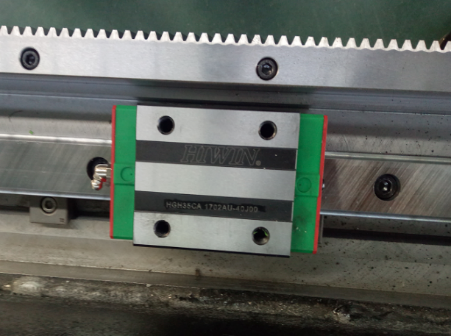

	Линейные направляющие Извес IRONMAC T6-120SA2тный бренд T-WIN, высокая точность.
	Прецизионная зубчатая рейка Известный бренд T-WIN, обеспечивает высокую скорость перемещения.

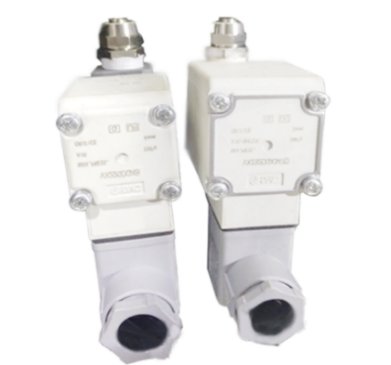

	Пневматические компоненты SMC (Япония) / AirTAC (Тайвань) Высокоэффективная экономия газа.

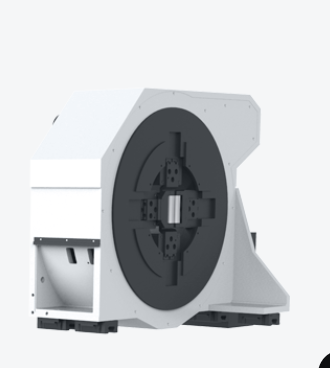

	Люнет и поддержка трубы Передний и задний пневматические патроны. 3 поддерживающих ролика: дополнительная опора для трубы предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрона.
	Швейцарская лазерная головка Raytools с автофокусом Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

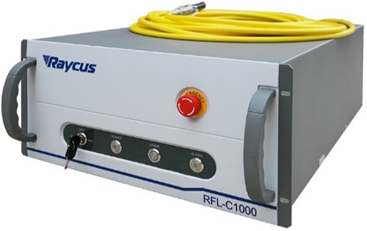

	Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.

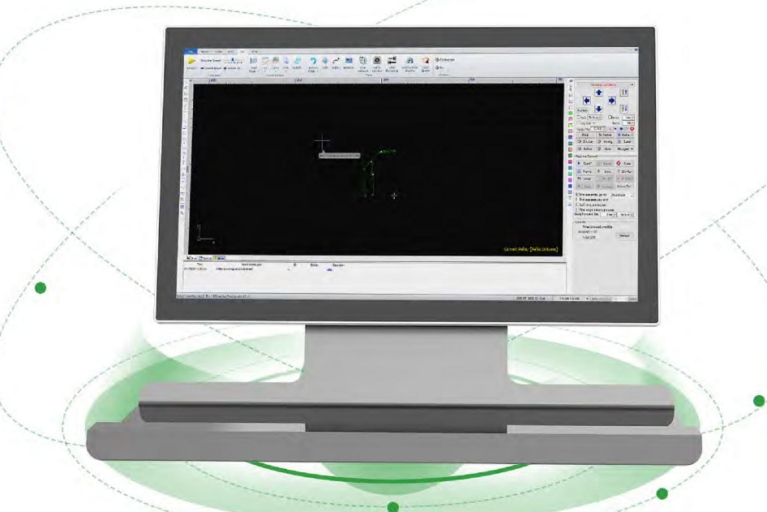

	Система управления Tube Pro 3000S / FSCUT 3000 Стандартная, проверенная временем система управления.
	Водяной чиллер TONGFEI / HANLI / S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

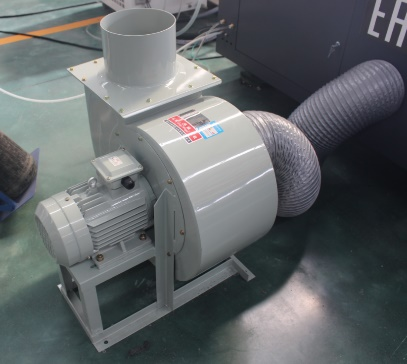

	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.

Технические характеристики

Характеристика	Значение
Модуль для резки труб	+
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий
Толщина металла, мм	14
Система ЧПУ	FSCUT 3000
Рабочая зона (Х x Y), мм	6300 x 120
Перемещение по осям X / Y / Z, мм	6300 x 120 x -
Мощность излучения резонатора, Вт	1500
Точность геометрического размещения осей X / Y, мм	≤ 0,03 (от всего расстояния)
Макс. скорость портала, м/мин	110
Точность позиционирования, мкм/м	± 0,5
Точность репозиционирования, мм/м	± 0,5
Ускорение осей X / Y, G	1,5
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	30
Макс. нагрузка на патрон, кг	100
Передача по осям X / Y	Шестерня-рейка APEX (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	21,5″ ЖК
Смазка	Автосмазка
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	21,1
Передача по оси Z	Шарико-винтовая пара
Длина, мм	10 700
Ширина, мм	2800
Высота, мм	2200
Вес, кг	5200
