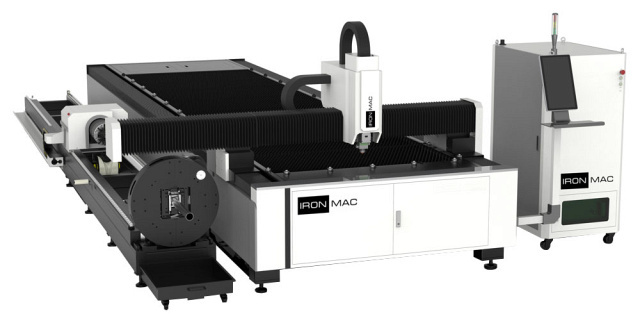

Оптоволоконная установка лазерного раскроя IRONMAC D-Т6

Комплекс предназначен дляскоростной чистовой резки*листовых металлов в автоматизированном режиме: черных, нержавеющих, цветных. IRONMAC С-Т6 / D-Т6- модели c рабочей зоной от 3000 х 1500 мм, весом до 6660 кг, скоростью перемещений портальной системы 120 м/мин. Оборудование лазерного раскроя применяется в отраслях: * В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора. Область применения Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Область применения

Оборудование лазерного раскроя применяется в отраслях: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

	Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
	Пульт дистанционного управления PAD-дизайн дисплея + пульт дистанционного управления Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.
	Портал из авиационного алюминия Мощная цельносварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, с зональной вытяжкой. Усиленная конструкция для работ в 2 - 3 смены (масса IRONMAC D- 6660 кг).
	Рабочее поле Рабочее поле для обработки листа 3000 (6000) x 1500 мм Под полный стандартный лист проката, без предварительного раскроя.
	Трубный модуль Трубный модуль позволяет вести обработку круглых труб Ø 10 - 240 мм, профильных сечением от 10 х 10 мм до 170 х 170 мм и длиной до 6000 мм. Концевой отход трубы: менее 300 мм.

Комплектация

	Режущая голова Raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Резонатор (лазерный источник) Raycus или IPG Резонатор (лазерный источник) Raycus или IPG Мощность 3000 / 6000 (6600) Вт
	Система ЧПУ FS CUT 2000 ПО Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
	Серводвигатель
	Линейные направляющие Hiwin / PMI (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
	Двухприводные зубчатые рейки УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
	Пневматические элементы SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
	Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей.
	Редуктор Fielder (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
	Подшипники NSK (Япония)
	Чиллер охлаждения Tongfei (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
	Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
	Стартовый комплект ЗИП
	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.

Технические характеристики

Характеристика	Значение
ЦЕНА	6 909 933 ₽
Модуль для резки труб	+
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий / толстый
Толщина металла, мм	25
Система ЧПУ	FSCUT
Рабочая зона (Х x Y), мм	3000 (6000) x 1500
Перемещение по осям X / Y / Z, мм	6025 x 1525 x 105
Мощность излучения резонатора, Вт	6000
Точность геометрического размещения осей X / Y, мм	≤ 0,03
Макс. скорость портала, м/мин	120
Точность позиционирования, мкм/м	± 0,03
Точность репозиционирования, мм/м	0,03
Ускорение осей X / Y, G	1,2
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	35
Макс. нагрузка на стол, кг	2000
Передача по осям X / Y	Шестерня-рейка YYC (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	23″ ЖК
Смазка	Автосмазка
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	1,5
Длина, мм	7400
Ширина, мм	2860
Высота, мм	1750
Вес, кг	6660
