Многопильный станок QUADRO 1420A

Продольная распиловка дисковыми пилами с целью получения заготовок заданной ширины. Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства. Область применения

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Многопильный раскрой

Конструктивные особенности

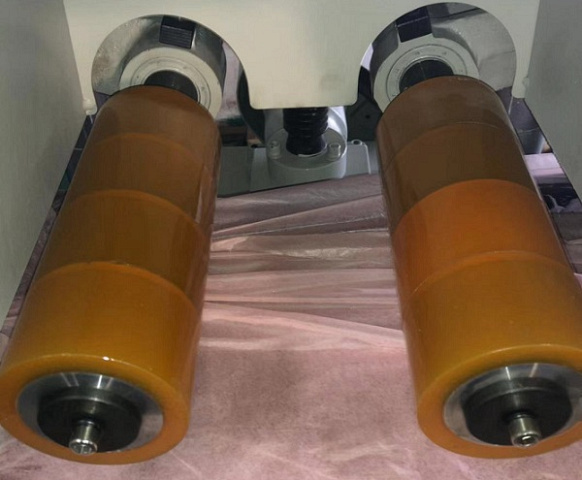

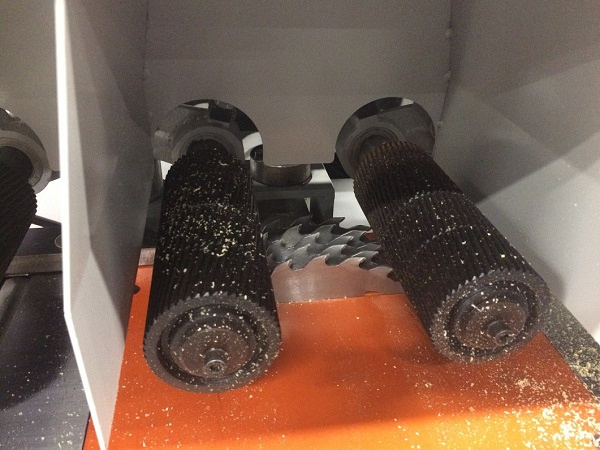

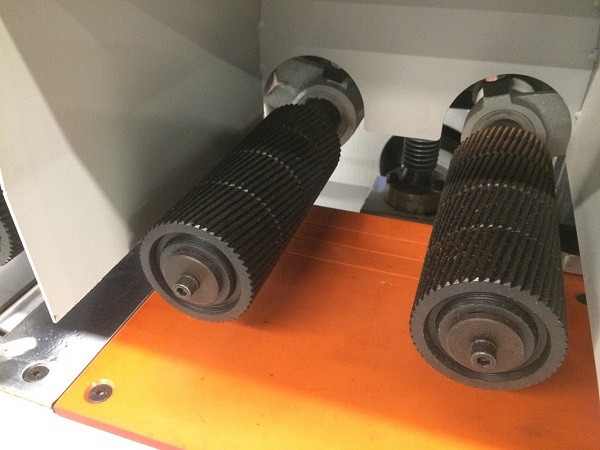

	Подающие вальцы Верхние приводные вальцы металлические. Косые насечки обеспечивают надежную подачу заготовки и ее прижим к направляющей линейке. В столе расположены гладкие стальные ролики для уменьшения силы трения. По спецзаказу стальные рифленые вальцы могут быть заменены обрезиненными.
	Пневматические прижимные вальцы Подающие вальцы имеют пневматический прижим. Каждый от отдельного пневмоцилиндра. В отличие от пружин пневматика надежнее фиксирует заготовку и удобнее в настройке.

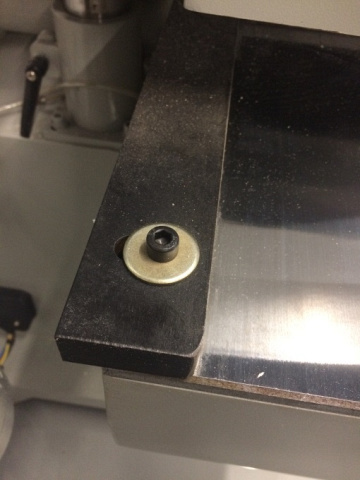

	Поддерживающий стол Изготовлен из текстолита. В местах установки пил пропиливаются пазы, а стол является базой, поэтому при пилении заготовка имеет точку опоры, что повышает качество обработки. При установке другого постава пил, а также при выработке стола, он может быть заменен на новый (например, из фанеры).

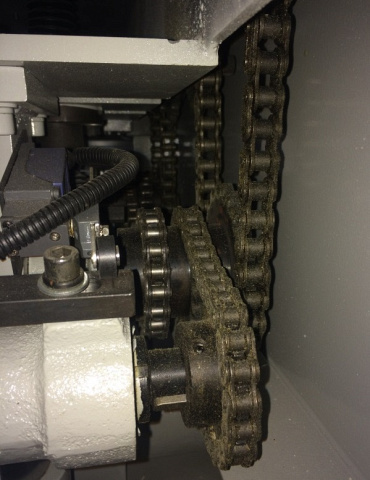

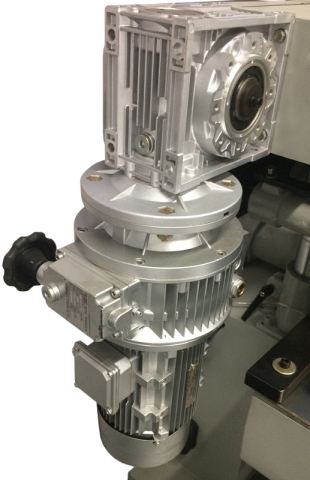

	Система подачи Привод подающих роликов осуществляется от отдельного двигателя 1,5 кВт через червячный редуктор посредством цепи. Скорость подачи регулируется вариатором.

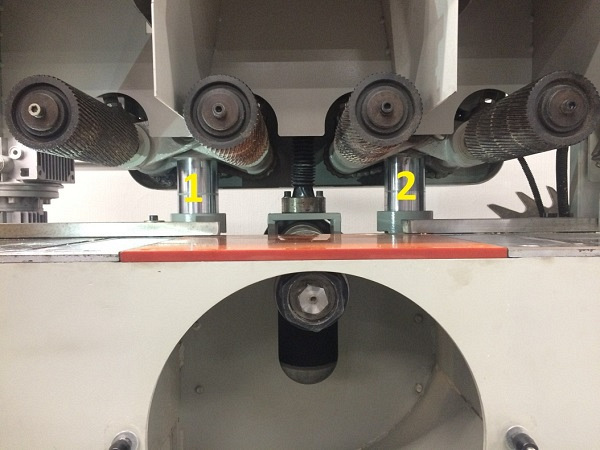

	Настройка подающих вальцов Подающие вальцы имеют настройку по высоте в зависимости от толщины обрабатываемого материала с помощью маховика. Перемещение по 2-м массивным стальным цилиндрическим направляющим. Отображение размера по миллиметровой шкале.

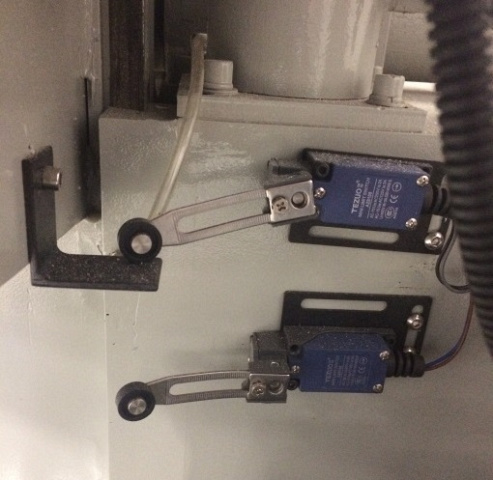

	Электроподъем стола Настройка вылета пил регулируется подъемом/опусканием рабочего стола при помощи отдельного двигателя. Перемещение стола по чугунным направляющим гарантирует высокую точность. Ограничение перемещения по высоте с помощью концевиков.
	Направляющая линейка Имеет регулировку по ширине и необходима для настройки пропила относительно крайней пилы. Задняя линейка также имеет регулировку по ширине.

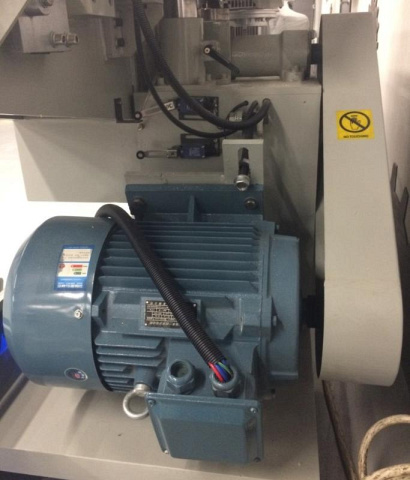

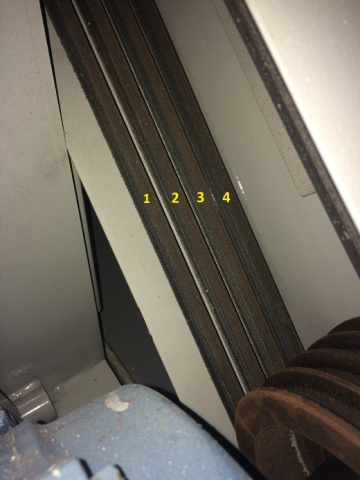

	Главный электродвигатель Привод пильного вала осуществляется от отдельного двигателя посредством клиноременной передачи. Кол-во ремней – 4.

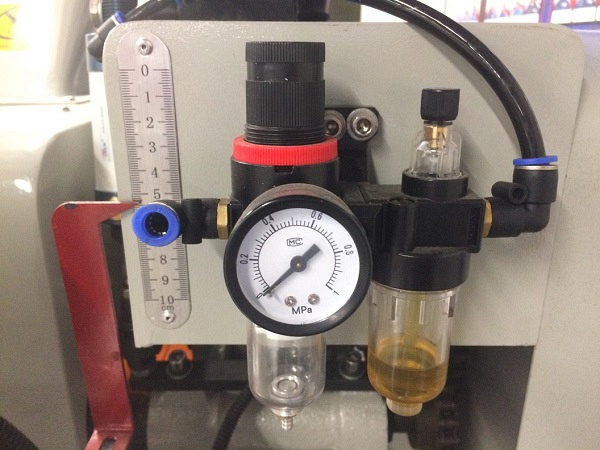

	Блок подготовки воздуха Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах.

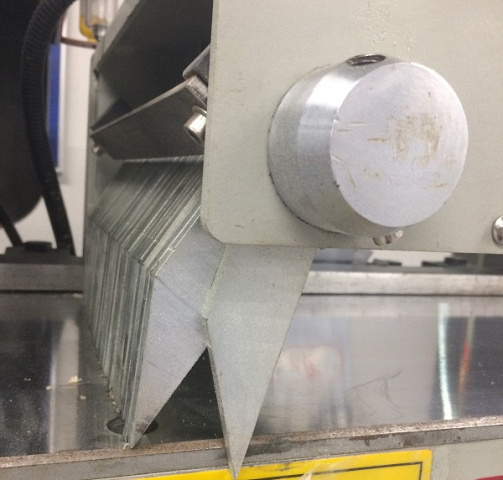

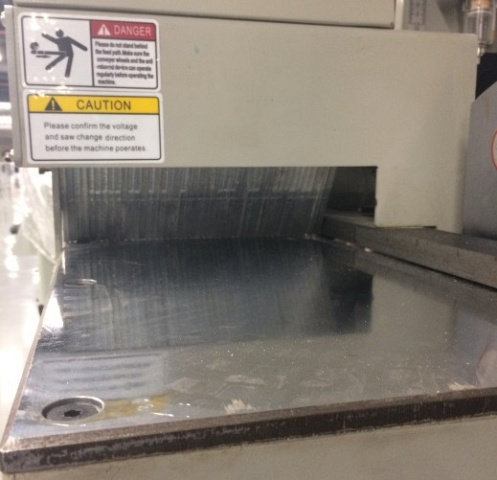

	Когтевая защита Надежная когтевая защита предотвращает обратный выброс заготовки. Станок соответствует нормам безопасности.
	Пульт управления Удобно расположен на уровне глаз оператора. На пульте находятся кнопки включения/выключения пильного вала и вальцов подачи, кнопки подъема/опускания рабочего стола для настройки толщины пиления, кнопка аварийного останова и световой индикатор работы станка.
	Аспирационные патрубки На станке установлено 2 аспирационных патрубка Ø120 мм для удаления опилок из рабочей зоны.

Технические характеристики

Характеристика	Значение
Кол-во пил	несколько
Мин. длина заготовки, мм	210
Макс. ширина пиления, мм	200
Толщина пропила, мм	10 - 80
Подача заготовки	автоматическая
Тип подачи	Вальцовая
Высота пропила, мм	80
Размер стола, мм	1500 х 250
Скорость подачи, м/мин	6 - 16
Частота вращения пилы, об/мин	4000
Мощность двигателя пильного вала, кВт	15
Ширина приемного окна, мм	260
Размеры каретки, мм	нет
Автоподача заготовки	есть
Мощность подачи, кВт	1,5
Суммарная мощность, кВт	17,25
Мощность двигателя подъема / опускания стола, кВт	0,75
Диаметр аспирационного отверстия, мм	120 х 2
Посадочный диаметр пилы, мм	50
Диаметр пильного диска, мм	280
Длина, мм	1700
Ширина, мм	1000
Высота, мм	1500
Вес QUADRO 1420A, кг	950
