Линия сортировки бревен KRAFTER LLS (Light)

Предназначена для автоматической сортировки бревен по нескольким критериям (порода, длина, кривизна, диаметр, и т.п.) и распределением их в индивидуальные накопительные карманы. Применяется в лесопильных производствах средней и высокой мощности с производительностью в смену 250 м3по круглому лесу и более для увеличения полезного выхода готовой продукции, учета и контроля качества сырья. Область применения

Область применения

Применяется в лесопильных производствах средней и высокой мощности с производительностью в смену 250 м3по круглому лесу и более для увеличения полезного выхода готовой продукции, учета и контроля качества сырья.

Конструктивные особенности

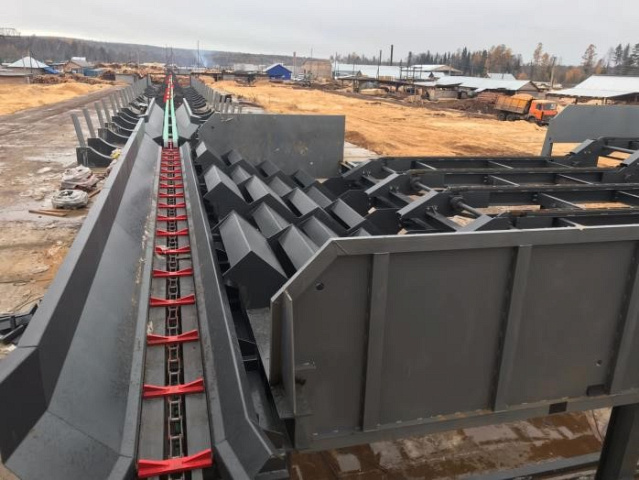

	4-х лучевая загрузочная эстакада для круглых бревен Загрузочная эстакада состоит из горизонтального участка длиной 6 или 10 метров (состоит из 6-ти метрового горизонтального накопителя и 4х метрового раскатного стола), горки и поштучной подачи бревен на цепной транспортер. Эстакада имеет электромеханический привод. Все части эстакады работают в автоматическом режиме отдельно друг от друга, исходя из положения бревен, которое отслеживается датчиками на всех этапах перемещения бревна по эстакаде. Горизонтальный цепной транспортер имеет 4 луча, которые оснащены тяговыми цепями М112. Объем разовой загрузки до 40 м3круглых лесоматериалов.

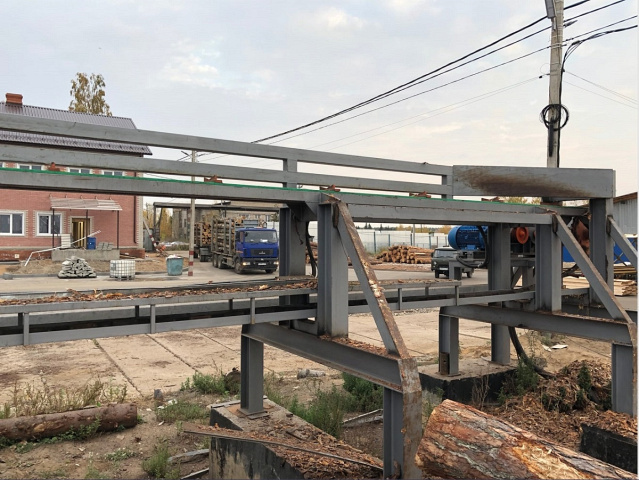

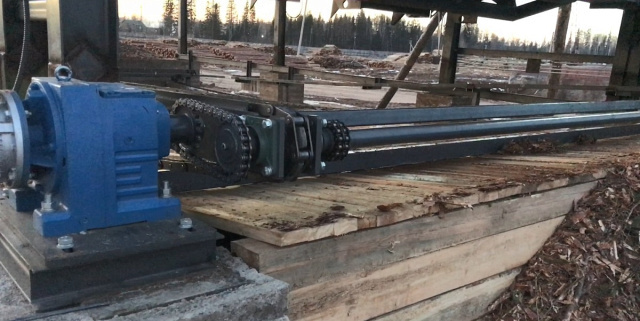

	Продольный цепной транспортер Цепной транспортер оснащен разноширокими траверсами для эффективного перемещения бревен разных диаметров и кривизны. В зоне сброса бревен с загрузочной эстакады транспортер имеет отбойники с встроенными фотоэлементами для автоматической работы системы подачи и транспортера. Отбойники также препятствуют сваливанию бревна с цепного транспортера. Направляющие для улучшения скольжения траверс изготовлены из текстолита.

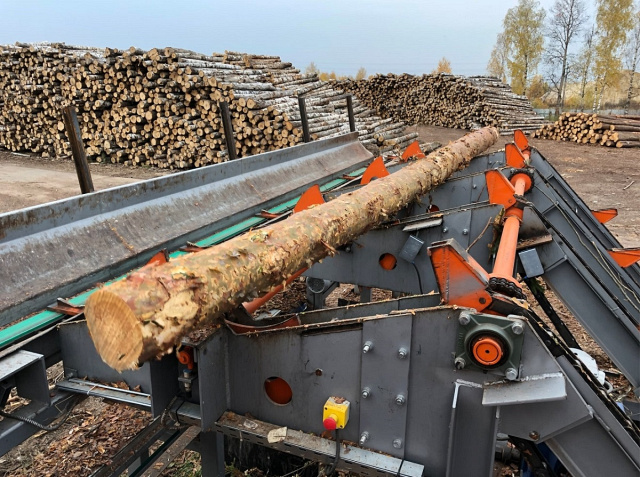

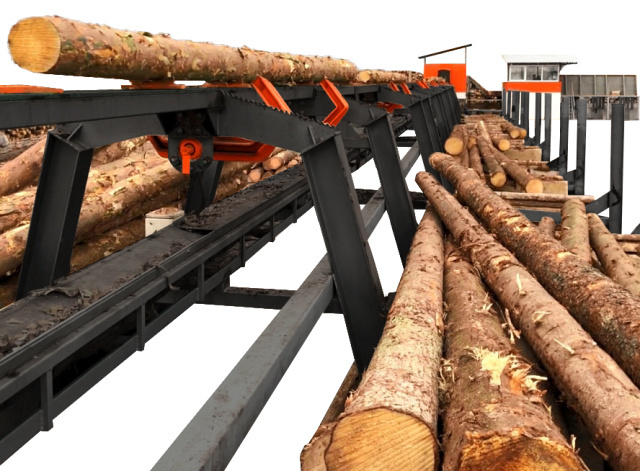

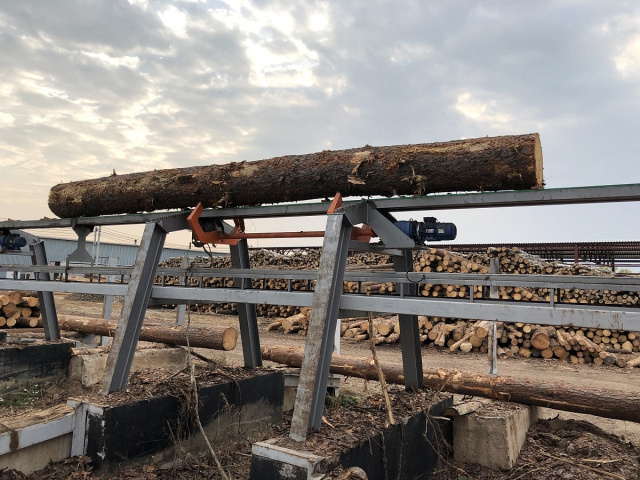

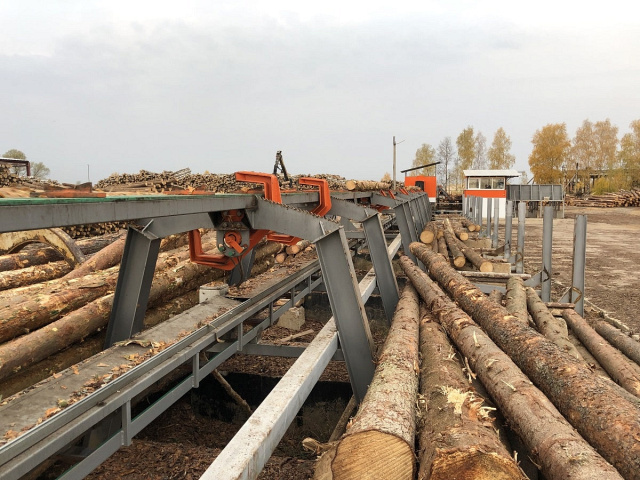

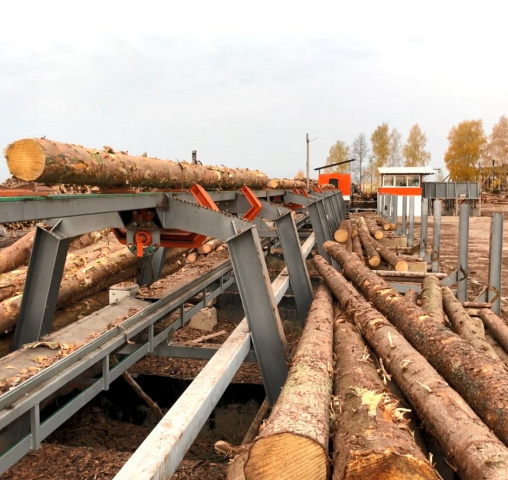

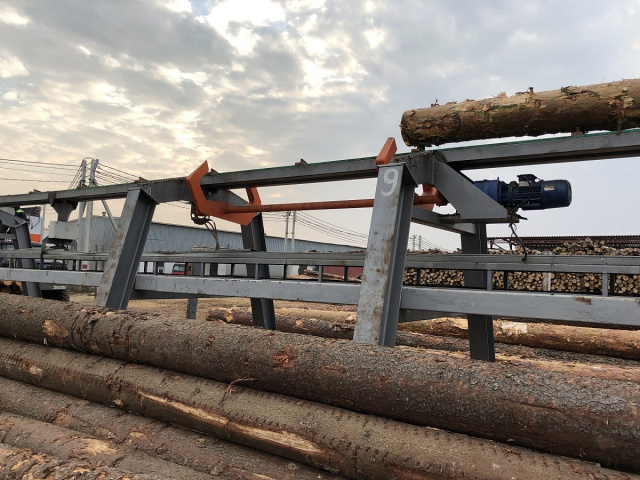

	Сбрасыватель Линия оснащена односторонними или двусторонними сбрасывателями с электромеханическим приводом. Количество сбрасывателей может быть от 4 штук и более. Максимальный диаметр сбрасываемых бревен не более 500 мм в комле.
	Аварийный сброс Продольный цепной транспортер оснащен аварийным сбросом бревен на случай, если автоматика не сработала или произошел выход их строя какого-либо сбрасывателя. Для этого в конце цепного транспортера установлен шибер, который сбрасывает с транспортера бревна и защищает элементы линии сортировки от повреждений.
	Органы управления В комплект поставки входит удобное кресло оператора с кнопками управления линией сортировки (Поставляется вместе со сканером Автоматика Вектор).Комфортное размещение оператора обеспечивает стабильную работу линии. Комфортное размещение оператора обеспечивает стабильную работу линии. Комфортное размещение оператора обеспечивает стабильную работу линии.
	Электродвигатели SMD Современные асинхронные двигатели производства SMD Electric - Scandinavian Motors Developer (Швеция).Класс защиты корпуса IP55. Класс защиты корпуса IP55. Класс защиты корпуса IP55.
	Электрические компоненты Все электрические компоненты, используемые в станке - от ведущего производителя в мире SCHNEIDER ELECTRIC.

Комплектация

Стандартная

Дополнительная

	Накопитель для бревен с поштучной подачей типа степфидер Состоит из горизонтального участка длиной 10 м (5 м грузовой стол + 5 м раскатной стол) и шагового подающего транспортера типа СТЕПФДЕР. Разовый объем загрузки до 40 м3бревен. Накопитель работает в автоматическом режиме без участия оператора. Двухсоставная конструкция исключает заваливание бревен на поштучную подачу. Металлоконструкции для монтажа и защитные борта входят в объем поставки. Части накопителя свариваются на заводе в стапеле и имеют четкие габариты KRAFTER LLS и геометрию, что облегчает сборку и установку на площадке Заказчика. Гидравлическая станция, цилиндры, насосы и РВД входят в комплект поставки.
	Уборочный транспортер Скребковый уборочный транспортер для удаления мусора из-под загрузочной эстакады изготовлен в виде наклонного участка на нижнем этаже эстакады, имеет мощный мотор редуктор и приводится в движение цепным приводом через систему звездочек. Убирает мусор из-под эстакады в автоматическом режиме.

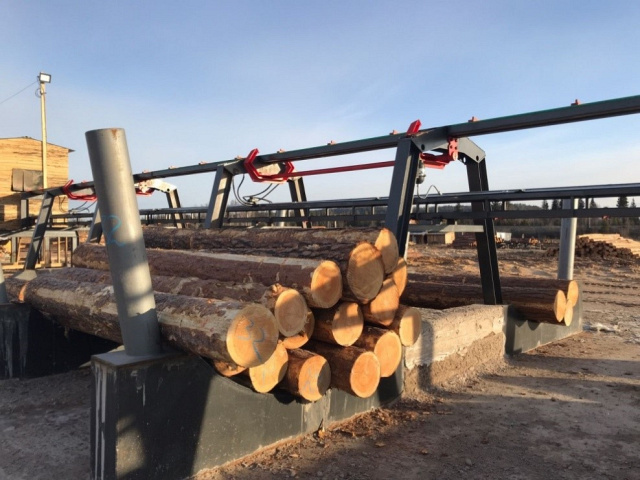

	Карман-накопитель Карман-накопитель из стали под заливку в бетон. Изготовлен из листа толщиной 6мм, имеет высокую прочность и долговечность. Объем бревен в накопителе до 10 м3.

Технические характеристики

Характеристика	Значение
Диаметр обрабатываемых бревен, мм	до 500
Длина обрабатываемых бревен, мм	3000 - 6500
Скорость подачи бревнотаски, инвертор, м/мин	до 30
Количество карманов, шт.	от 4
Система измерения бревен	Сканер 1D Автоматика Вектор
Производительность, м3/смену	до 250
Мощность загрузочной эстакады, кВт	22,5
Мощность двигателя сбрасывателя, кВт	1,1
Мощность бревнотаски, кВт	Зависит от количества карманов
