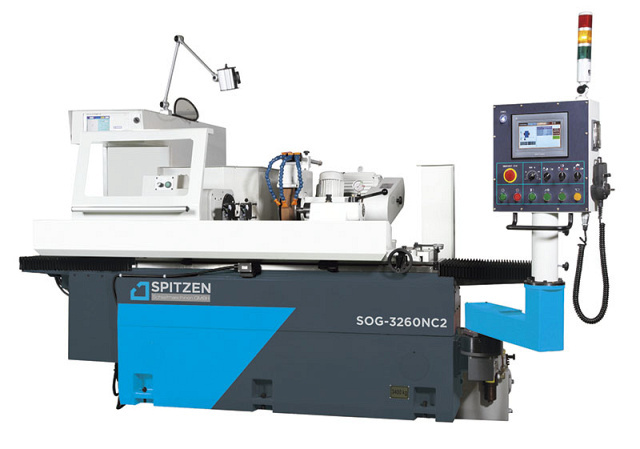

Круглошлифовальный станок Spitzen SOG-3260

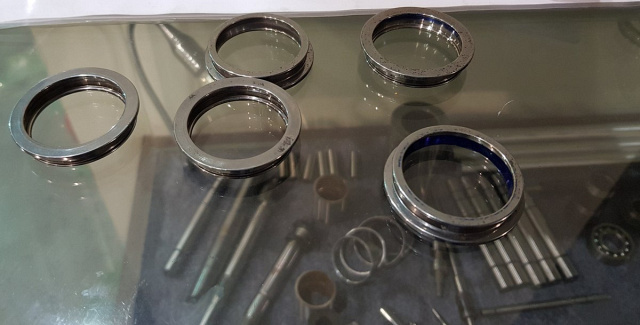

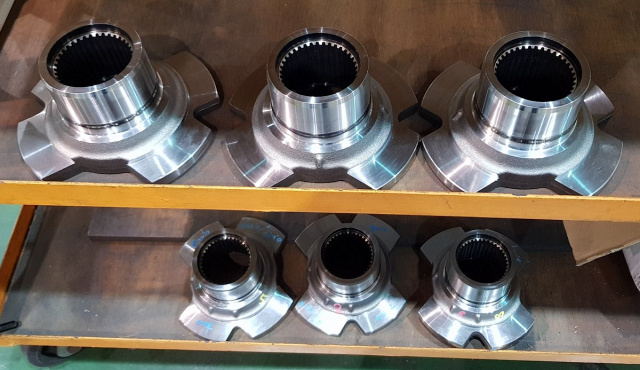

Универсальный круглошлифовальный станок SOG используется для шлифования тел с осью вращения. Станок позволяет вести высокоточное наружное и внутреннее шлифование конусов и цилиндров, торцевых поверхностей деталей типа: Подачи осуществляются вручную, гидроприводом или сервоприводами, в зависимости от исполнения станка. Возможна обработка деталей со всех сторон за счет поворота передней бабки. Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Получаемые изделия Точность обработки соответствует европейским стандартам для круглошлифовальных станков. Область применения

Область применения

Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Получаемые изделия

Схемы обработки

	Плунжерное (врезное) шлифование
	Шлифование буртика
	Продольное шлифование
	Шлифование торца
	Шлифование конуса
	Внутреннее шлифование (опция)

Конструктивные особенности

	Станина
	Автоматическая система смазки
	Шпиндель шлифовального круга Изготавливается из никель-хром-молибденового сплава марки SNCM-220, проходят процесс закалки ТВЧ, затем процесс выдержки при температуре -180 градусов на протяжении 24-х часов и только потом процесс высокоточного шлифования. Внутри валы имеют твердость около HRC 25 единиц, а наружная поверхность упрочнена до HRC62 единицы.
	Передняя бабка
	Задняя бабка
	Приспособление для внутреннего шлифования
	Приспособление для правки круга

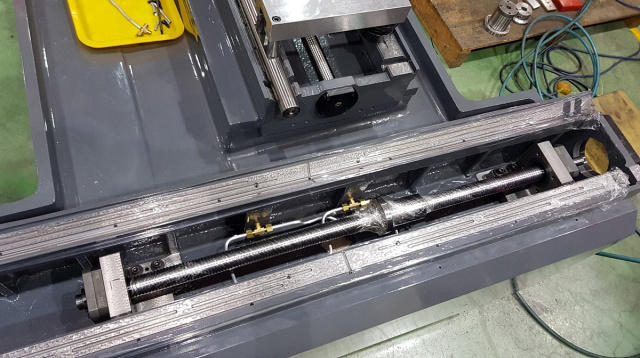

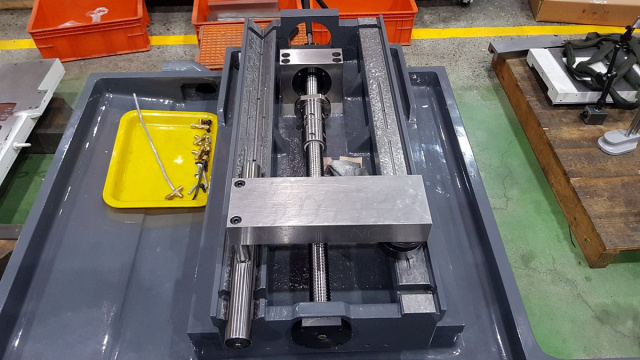

	Перемещения по осям X и Z Для полуавтоматического станка:продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется вручную от механического маховика. Быстрый подвод / отвод шлифовального круга от гидроцилиндра. Для автоматического станка с NC1 контроллером:продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется автоматически, посредством сервомотора и ШВП, по предварительно заданной программе. Для автоматического станка с NC2 контроллером:продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность обработки до 10 шагов за одну программу. Для автоматического станка с СNC контроллером:продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность многоступенчатой обработки, а так же обработки профильной поверхности в полностью автоматическом режиме, включая цикл правки шлифовального круга.
	Графическая операционная система с сенсорным монитором (для NC-контроллера)

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Вращаемый диаметр заготовки над столом, мм	320
Расстояние между центрами, мм	600
Мин. перемещение шлифовальной бабки, мм	0,001
Диаметр наружного шлифования, мм	280
Макс. масса Spitzen SOG-3260 заготовки в центрах, кг	100
Тип шлифования	Круглое наружное шлифование
Частота вращения шпинделя передней бабки, об/мин	10 - 500
Конус передней бабки	MК4
Диаметр шлифовального круга, мм	355
Угол поворота передней бабки, °	-30 ~ +90
Конус пиноли задней бабки	MК4
Угол поворота стола, °	-0, +12
Мощность привода шлифовального круга, кВт	3,75
Мощность привода передней бабки, кВт	0,8 (инвертер)
Конус передней / задней бабки	Морзе 4
Мощность электродвигателя шлифовального круга, кВт	3,75
Размер шлифовального круга (D x d x B), мм	355 x 50 x 127
Наличие ЧПУ	есть
Длина, мм	3315
Ширина, мм	1650
Высота, мм	1730
Вес, кг	3000
