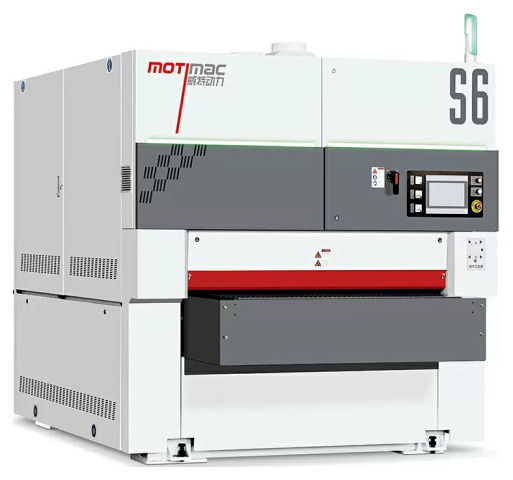

Калибровально-шлифовальный станок с рейсмусовым валом Beaver WT-KRC 1300

Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита. Станок оснащен спиральным строгальным валом и двумя шлифовальными узлами: K (ролик) для калибрования, и RC (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью. Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярностроительных изделий. Область применения Получаемые изделия

Область применения

Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярностроительных изделий. Получаемые изделия

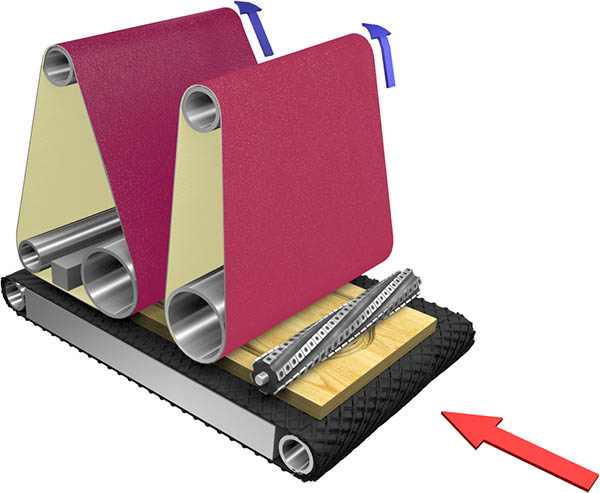

Схемы обработки

Конструктивные особенности

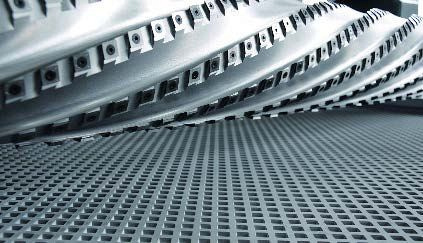

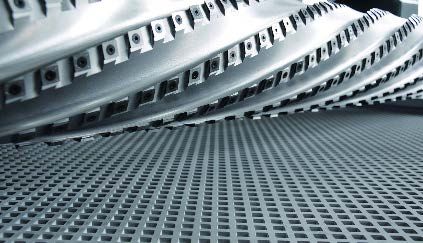

	Строгальный вал Первый узел – строгальный спиральный вал. Устраняет дефекты склейки (перепады по толщине, излишки клея), снижает нагрузку на шлиф узлы, сокращает кол-во проходов, повышает ресурс шлифовальных лент.

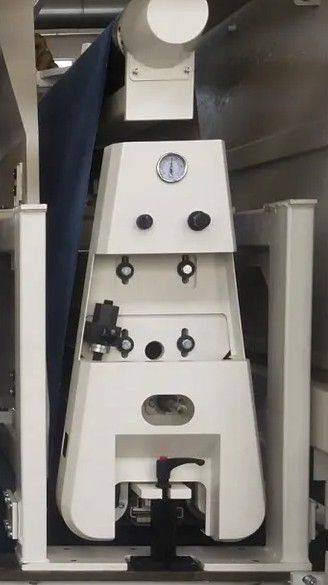

	1-й шлифовальный узел (вал) Предназначен для предварительного шлифования. Имеет обрезиненный вал увеличенного диаметра и повышенной жесткости.

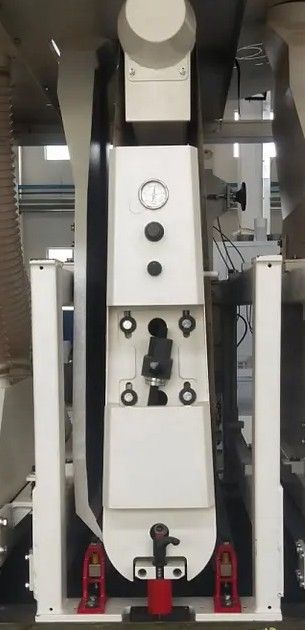

	2-й шлифовальный узел (вал + утюжок) Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

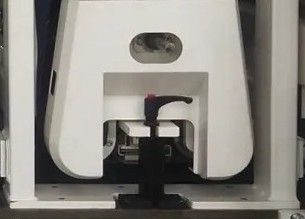

	Утюжок Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка.

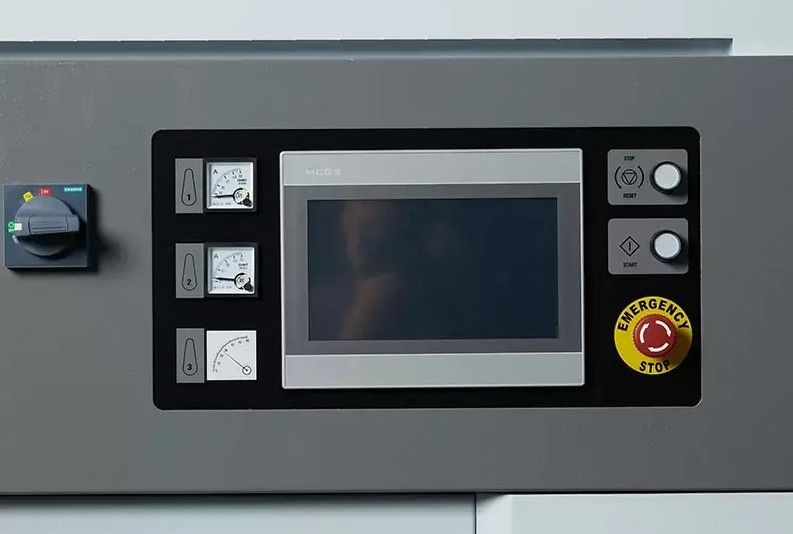

	Панель управления Удобное управление с PLC контроллера. На одном дисплее устанавливаются основные параметры обработки:Скорость подачи заготовкиВкл/выкл узловТолщина обработки, и другие

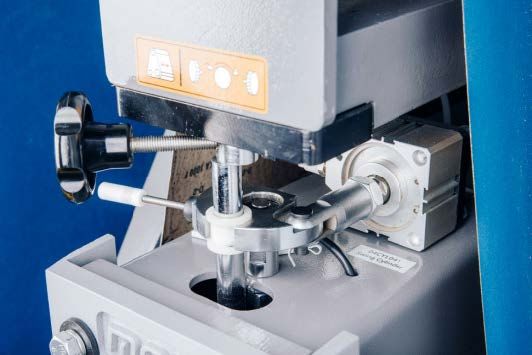

	Обдув двух шлифовальных лент с осцилляцией Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка. Установлен на втором и третьем узле. Привод осцилляции от пневмоцилиндра.
	Осцилляция шлифовальных лент Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки.

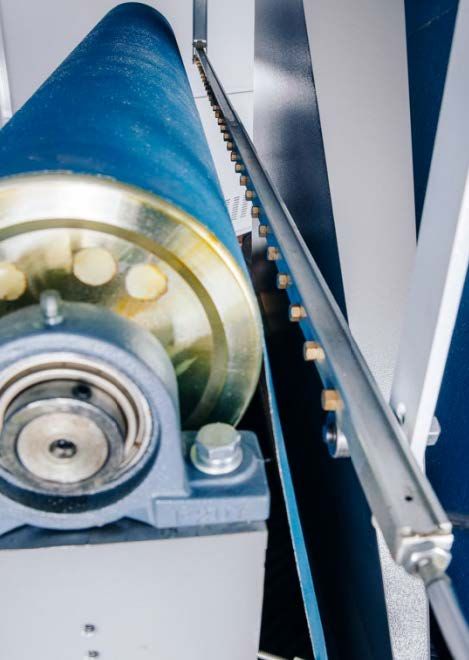

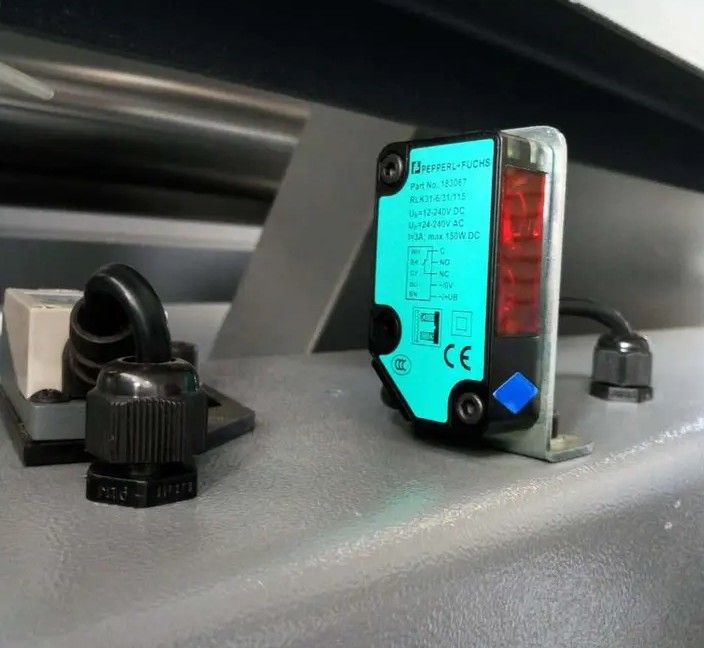

	Датчики осцилляции Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.

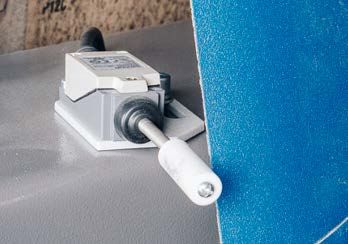

	Датчики схода ленты Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.

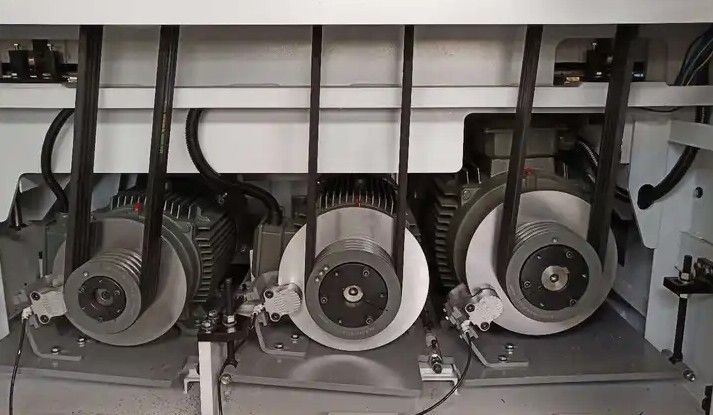

	Отдельный привод рейсмусового и шлифовальных узлов Каждый узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок.

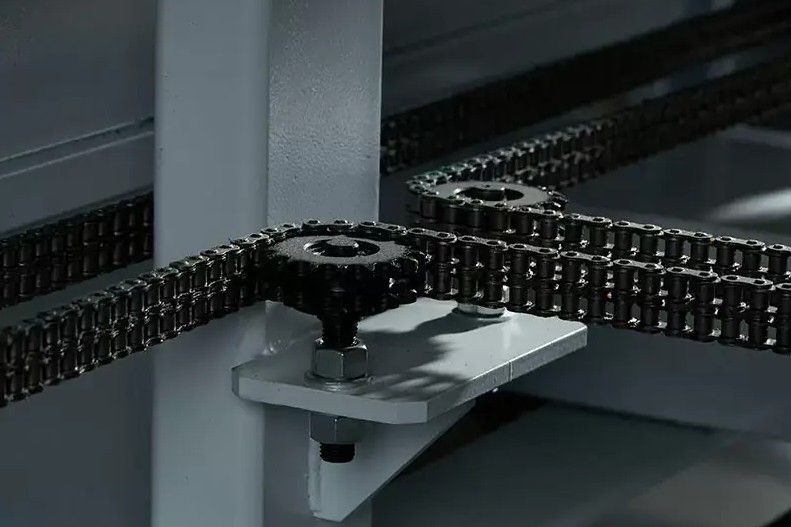

	Позиционирование шлифовальных узлов по высоте Осуществляется 2х рядной цепь имеющей увеличенный ресурс точность настройки на размер.

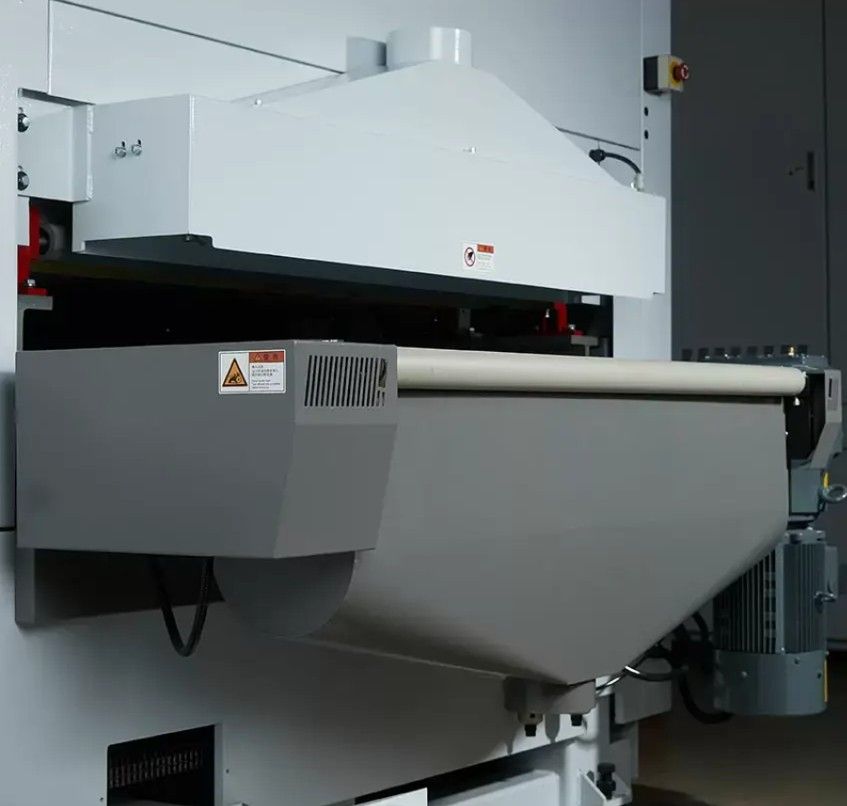

	Эффективная система пылеудаления Каждый шлифовальный узел и ленточный конвейер оснащены патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.

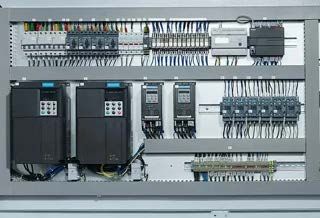

	Электрокомпонентны Siemens Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.

Технические характеристики

Характеристика	Значение
Тип поверхности	Плоская
Заготовка, материал	Листовой материал (щит, МДФ, фанера и др.)
Макс. ширина обработки, мм	1300
Толщина обработки, мм	3 - 150
Мин. длина заготовки, мм	490
Материал 1-го шлифовального вала	Обрезиненный
Материал 2-го шлифовального вала	Обрезиненный
Диаметр 1-го шлифовального вала, мм	240
Диаметр 2-го шлифовального вала, мм	170
Твердость 1-го шлифовального вала, шор	80
Твердость 2-го шлифовального вала, шор	55
Мощность двигателя 1-го шлифовального узла, кВт	22
Мощность двигателя 2-го шлифовального узла, кВт	18,5
Мощность двигателя подачи, кВт	4
Мощность двигателя подъема/опускания стола, кВт	0,55
Размер шлифовальной ленты, мм	1350 x 2620
Скорость подачи, м/мин	5 - 30
Производительность аспирации, м³/ч	15 000
Общая мощность, кВт	77
Рабочее давление воздуха в пневмосистеме, бар	6 - 8
Мощность двигателя щетки, кВт	1,5
Диаметр рейсмусого вала, мм	180
Мощность электродвигателя рейсмусного узла, кВт	30
Длина, мм	2235
Ширина, мм	3050
Высота, мм	2450
Вес Beaver WT-KRC 1300, кг	5500
