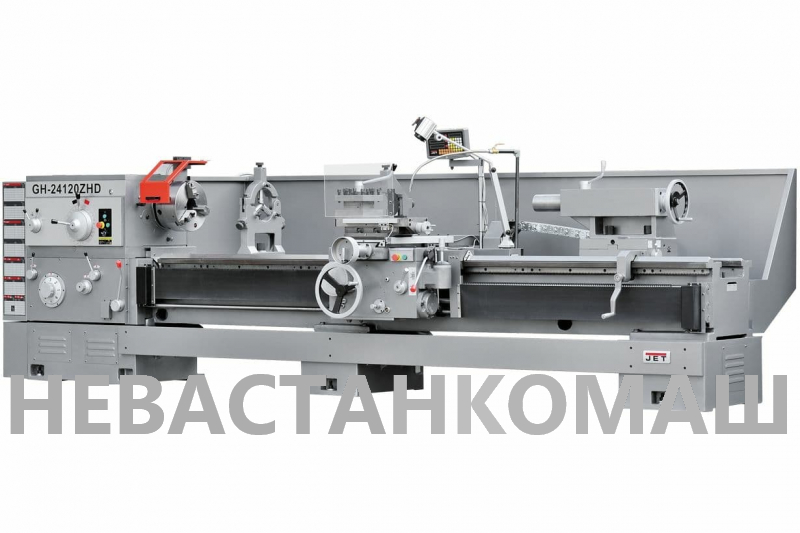

Токарно-винторезный станок Jet GH-24120 ZHD DRO RFS

Токарно-винторезный станок Jet GH-24120 ZHD DRO RFS

Токарно-винторезный станок Jet GH-24120 ZHD DRO RFS - это надежное и производительное оборудование, которое позволит вам эффективно выполнять различные операции по обработке металла. Этот станок отличается высоким качеством сборки и удобством в использовании, что делает его идеальным выбором для промышленных предприятий.

Преимущества:

• Мощный и надежный механизм, обеспечивающий высокую производительность;
• Наличие цифровой системы DRO для точного контроля процессов обработки;
• Широкий диапазон скоростей, позволяющий работать с различными материалами;
• Высокая точность и плавность хода, обеспечивающие качественный результат;
• Продуманная конструкция, обеспечивающая удобство в эксплуатации и обслуживании.

Особенности:

• Максимальный диаметр обработки: 400 мм;
• Длина обработки: 1200 мм;
• Мощность шпинделя: 7,5 кВт;
• Цифровая система DRO для удобного контроля;
• Высокая жесткость и стабильность конструкции;
• Наличие револьверной головки для быстрой смены инструмента.

Токарно-винторезный станок Jet GH-24120 ZHD DRO RFS идеально подходит для производства деталей различной сложности, обработки поверхностей и изготовления резьбы. Он применяется в машиностроении, металлообработке, автомобильной промышленности и других отраслях, где требуется высокая точность и производительность.

GH-24120 ZHDDRORFS - универсальный токарно-винторезный станок промышленного класса производства компании JET. Он рассчитан на обработку массивных и тяжелых заготовок и способен выдерживать длительные нагрузки. Станок найдет применение на металлообрабатывающих производствах, в конструкторских бюро, предприятиях оборонной сферы и крупных реммастерских.

Описание токарно-винторезного станка GH-24120 ZHD DRO RFS

Диаметр обточки над станиной стандартен для серии GH-24 и составляет 630 мм. Над поперечным суппортом можно обрабатывать детали диаметром до 370 мм, со снятым мостиком gapдо 830 мм с ограничением по длине 310 мм. Главное отличие GH-2480 ZHDDRORFS - увеличенное расстояние между центрами, у данной модели оно увеличено до 2000 мм. Для того, чтобы создать необходимый крутящий момент на шпинделе станок оснащен асинхронным электродвигателем мощностью 11 кВт, привод шпинделя погружен в масляную ванну для его охлаждения, снижения уровня шума и увеличения ресурса привода в целом. Также предусмотрена централизованная система смазки критически важных узлов и агрегатов. Автоматическая коробка подач имеет множество предустановок, выбирая которые можно выбрать необходимый режим работы, включая нарезку всех основных типов резьб. GH-2480 ZHDDRORFS установлен на высококачественную станину, отлитую по фирменной технологии JET. Жесткость конструкции обеспечивает эффективный отвод тепла от инструмента и гасит вибрации, возникающие при обточке. Станок поставляется в богатой комплектации, заказчик может немедленно провести его пусконаладку и запустить в работу.

Особенности конструкции токарно-винторезного станка GH-24120 ZHD DRO RFS:

• Направляющие закалены и отшлифованы
• Фрикционная муфта
• Съемный мостик, для увеличения диаметра обработки на длине 310 мм
• Массивная чугунная станина
• Масляная ванна для шестеренок
• Увеличенный диаметр проходного отверстия
• Мощный двигатель 11 кВт

Безопасность

Токарный станок предназначен исключительно для токарной обработки и сверления металлов, поддающихся обработке резанием, а также для обработки полимерных материалов. Обработка других материалов не допускается. В особых случаях следует обращаться за консультацией к производителю. Запрещается обработка магния - пожароопасно! Разрешается обрабатывать только надежно установленные и закрепленные заготовки. Предписания к применению включают в себя также соблюдение инструкций руководства по эксплуатации и обслуживанию, предоставленных производителем. К эксплуатации и обслуживанию станка разрешается допускать только персонал, пошедший инструктаж по технике безопасности. Необходимо соблюдать установленный законом минимальный возраст работников. Разрешается эксплуатировать станок только в исправном состоянии. При работе на станке все защитные устройства и приспособления должны быть в наличии. Вместе с указанными в данном руководстве по эксплуатации требованиями по технике безопасности и особыми предписаниями Вашей страны следует обращать внимание также на общепринятые правила по эксплуатации металлообрабатывающего оборудования. Каждое использование станка, отклоняющееся от данных правил, считается ненадлежащим, и производитель не несет ответственности за последующий за этим ущерб. Все риски несет только владелец.

Общие указания по технике безопасности

Металлообрабатывающие станки при неправильной эксплуатации могут представлять опасность. Поэтому для безопасной работы необходимо соблюдать соответствующие меры по технике безопасности и нижеследующие предписания. Перед вводом в эксплуатацию и работой на станке внимательно прочитайте данное руководство. Храните данное руководство при станке, защищайте его от загрязнения и влаги и передавайте новому владельцу. Запрещается вносить изменения в конструкцию станка и переделывать его. Обо всех неисправностях на станке следует сообщать ответственному за это лицу. В случае неисправности запрещено использовать станок, отключите станок от питания. Длинные волосы следует убирать в шапку или косынку. При работе следует носить облегающую одежду. Украшения, кольца и наручные часы перед работой необходимо снимать. Необходимо одевать рабочую обувь, запрещено работать в повседневной обуви или сандалиях. Обращайте внимание на безопасное положение тела. Используйте предписанные индивидуальные средства защиты. При работе на станке запрещается носить перчатки. При работе следует одевать защитные очки. Станок следует устанавливать таким образом, чтобы было достаточно места для работы и подачи заготовок. Следите за тем, чтобы освещение было хорошим. Станок следует эксплуатировать в закрытом помещении. Убедитесь в том, что станок надежно стоит на твердой и ровной поверхности. Электрические кабели не должны мешать работе, а также должны быть проложены так, чтобы о них невозможно было споткнуться. Рабочее место не следует загромождать заготовками и пр. При работе будьте внимательны и сконцентрированы. К работе следует относиться серьезно. Обращайте внимание на положение тела, не теряйте равновесия. Запрещено работать на станке под воздействием наркотических веществ и алкоголя. Обратите внимание, что медикаменты также влияют на поведение человека. Не прикасайтесь к работающему станку. Не оставляйте работающий станок без присмотра. Выключайте станок перед тем, как покинете рабочее место. Держите на безопасном расстоянии от станка посетителей, особенно детей. Не используйте станок вблизи огнеопасных жидкостей или газов. Следите за соблюдением правил противопожарной безопасности и наличием средств пожаротушения. Не эксплуатируйте станок в сыром помещении и не оставляйте его под дождем. Работайте только хорошо заточенным инструментом. Запрещается работать при открытой защите патрона, защите суппорта или защите ременной передачи. Перед включением станка не забудьте вынуть ключ зажима патрона. Не превышайте минимальное и максимальное значение размеров заготовки. Стружку и заготовки необходимо снимать только при остановленном станке. Запрещается стоять на станке. Подключение и ремонт электрического оборудования станка разрешается производить только квалифицированным электрикам. Поврежденный сетевой кабель следует немедленно заменить. Держите пальцы на расстоянии от движущихся частей станка и от стружки. Перед работой убедитесь, что заготовка надежно закреплена. Не пережимайте токарный патрон. В случае, если длина заготовки превышает диаметр в 3 раза, необходимо использовать заднюю бабку или люнет. Избегайте применение патронов малого диаметра при обработке больших диаметров детали. Избегайте малой длины зажима. Запрещено превышать предел количества оборотов зажимного приспособления. Нарезание внутренней и наружной резьбы, а также обработка тяжеловесных деталей необходимо вести на низких числах оборотов. Прутковые заготовки, выступающие за пределы передней бабки должны быть закрыты по всей длине. Высокая опасность травматизма! Длинные заготовки следует поддерживать при помощи люнета. Длинный и тонкий пруток при быстром вращении может резко изогнуться. Запрещается переставлять заднюю бабку или пиноль задней бабки при работающем станке. Стружку следует удалять при остановленном станке специальным крючком. Не тормозить патрон или заготовку рукой. Обмер и настройку производить при остановленном станке. Замену оснастки, настройку и чистку производить только при остановленном и отключенном от питания станке.

Прочие опасности

Даже при правильной эксплуатации станка имеются следующие остаточные риски. Опасность получить травму от вращающихся заготовок или патрона. Опасность от отлетающей, горячей стружки. Опасность от шума и стружки. Для защиты глаз и органов слуха необходимо использовать средства индивидуальной защиты. Опасность получения травмы электрическим током при неправильном подключении.

Транспортировка

При транспортировке станка в ящике краном, установите стальные стропы согласно изображению на упаковке. Во время подъема и перемещения избегайте сильных ударов по сторонам и дну ящика во избежание сбоя настроек станка. Сразу после распаковки проверьте внешний вид станка, аксессуары и инструменты согласно “Упаковочному листу”. Свяжитесь с поставщиком в случае проблем.

Установка

Станок был настроен и проверен перед доставкой. Будьте внимательны, так как неправильная установка может повлиять на точность и функциональность. Продольный и поперечный перекос не должны превышать 0.06/1000. Для стабильной работы фундамент должен иметь достаточную в данных геологических условиях глубину. Перед установкой подложите стальные пластинки 50мм 50мм 10мм или клиновидные металлические блоки под подстроечные ножки. Используйте вышеупомянутые ножки или блоки для настройки положения станины, после чего тщательно затяните ножки для достижения стандарта точности установки станка. В конце залейте цементом зазоры между стойками станины и основанием во избежание просачивания цемента или ОЖ внутрь.

Чистка и проверка

Используйте х/б ветошь и керосин для чистки и антикоррозионного покрытия каждой части станка, затем нанесите смазочное масло на очищенные поверхности. Не используйте жесткие субстанции для чистки. Перед подключением станка к напряжению, проверьте состояние электрической системы, особенно в отношении влаги. После подачи напряжения проверьте направление вращения двигателя. Перед эксплуатацией станка внимательно прочитайте описание его конструкции, рычагов управления и системы смазки и вручную проверьте функционирование этих систем. Затем проведите тестовый пуск без загрузки. Когда станок начнет работать гладко, хорошо смазанный, надежно управляемый и тормозящий - можно начинать промышленную эксплуатацию. Для проверки направления вращения двигателя скоростной подачи, необходимо расцепить ходовой вал от коробки подач во избежание повреждений.

Особенности JET GH-24120 ZHD DRO RFS

	Функциональность Дисплей с цифровой индикацией скорости шпинделя позволяет точно выставить необходимые обороты.
	Аварийный выключатель Для моментальной остановки двигателя предусмотрена кнопка аварийного выключения.
	Надежная фиксация Трехкулачковый патрон плотно зажимает заготовку, повышая качество и точность обработки.
	Безопасность Прозрачный экран защищает оператора от вылетающих искр и стружки в процессе работы, не закрывая обзор.

Комплект поставки GH-24120 ZHD DRO RFS

• 3-х кулачковый патрон 250 мм с прямыми/обратными кулачками
• станок GH-24120 ZHD DRO RFS
• 4-х кулачковая планшайба 320 мм
• Планшайба 400 мм
• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Упорный центр МК-5
• Переходная втулка МК-7/МК-5
• Подвижный и неподвижный люнеты
• Поддон для сбора стружки
• Задняя защитная стенка
• Защитный экран патрона с концевым выключателем
• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Регулируемые опоры станины

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над супортом, мм 370
• Ø над станиной, мм 630
• Ø отв, мм 120
• рмц, мм 3000
• Регулировка частоты вращения шпинделя Бесступенчатая
• Уци Да
• Макс. обороты 1000
• Напряжение, В 380
• Масса, кг 4100
• Модель GH-24120 ZHD DRO RFS
• Производство Китай
