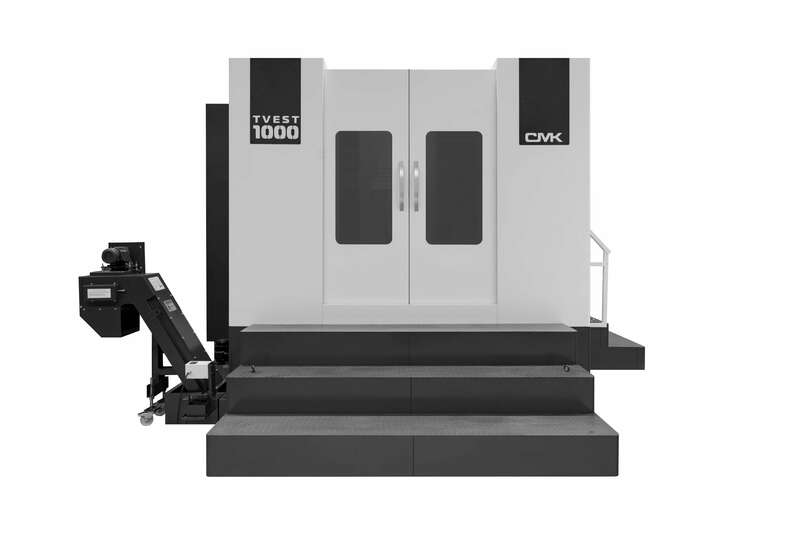

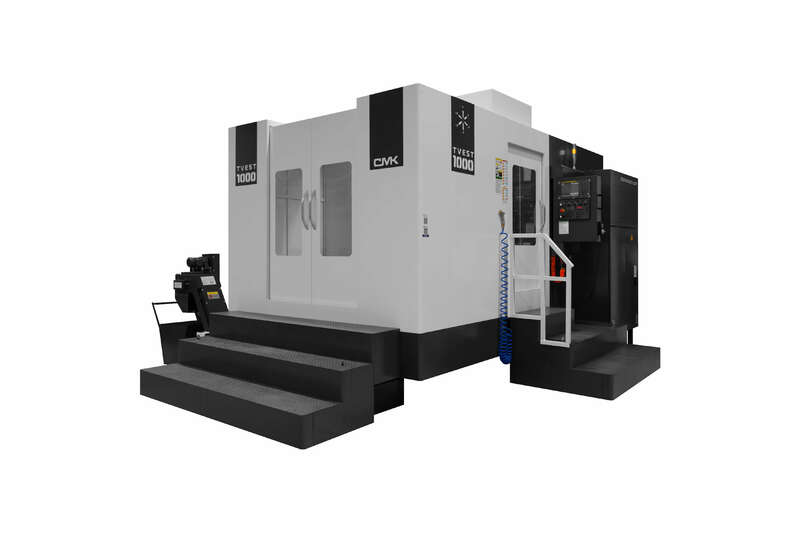

Горизонтальный обрабатывающий центр TVEST 1000
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия

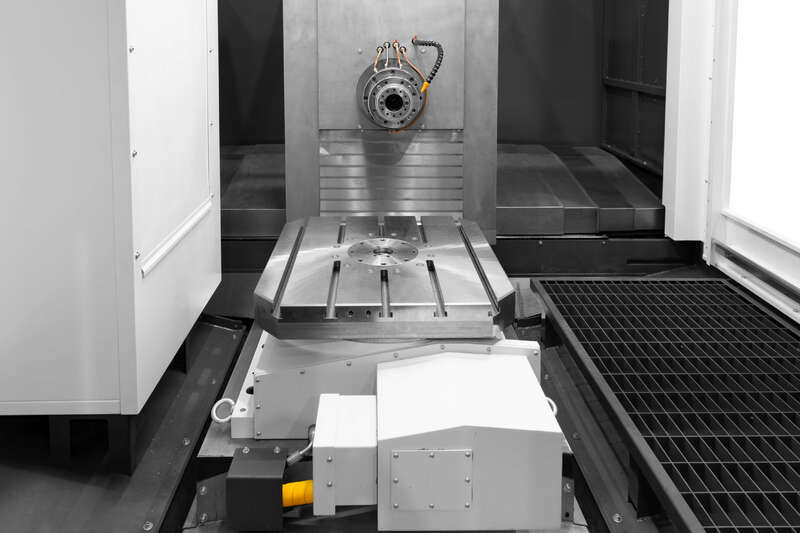

Горизонтальный обрабатывающий центр TVEST 1000. Его особенность в горизонтальном расположении шпинделя. Имеет увеличенное расстояние между направляющими, а также повышенную грузоподъемность. Позволяет обрабатывать габаритные детали массой до 2000 кг. Этот станок станет вашим надежным помощником для изготовления пресс-форм и комплексной обработки корпусных деталей, а также других заготовок сложной формы из чугуна, стальных и легких сплавов с четырех сторон за одну установку. Подобные машины активно используют в двигателестроении, автомобильной и аэрокосмической промышленности, нефтегазовой отрасли и станкостроении. Станок TVEST 1000 может быть оснащён двумя паллетами. Во время изготовления одной детали вы устанавливаете или снимаете со второго стола другую. Обработка фактически будет прерываться только на время смены паллет.
Примеры изделий

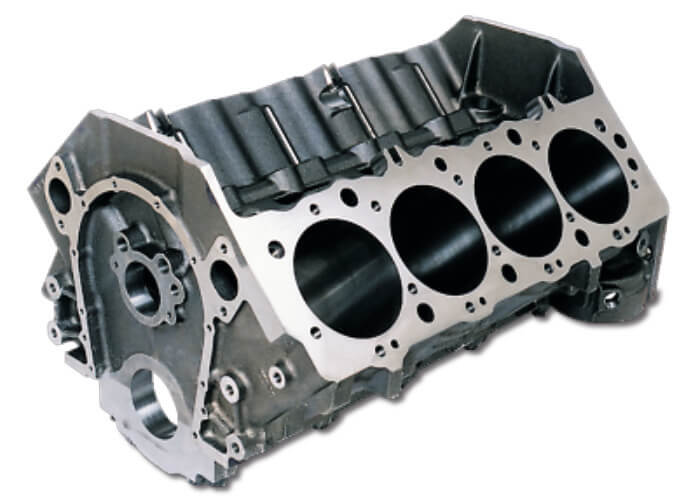

 | Блок цилиндров Двигателестроение |

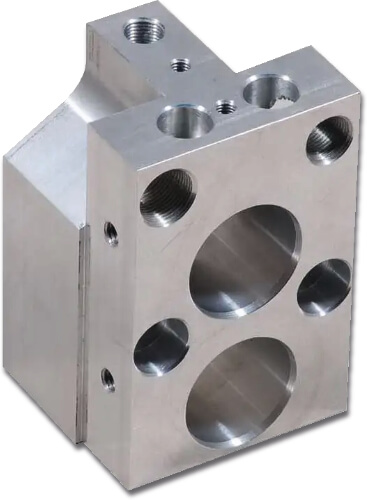

 | Блок Машиностроение |

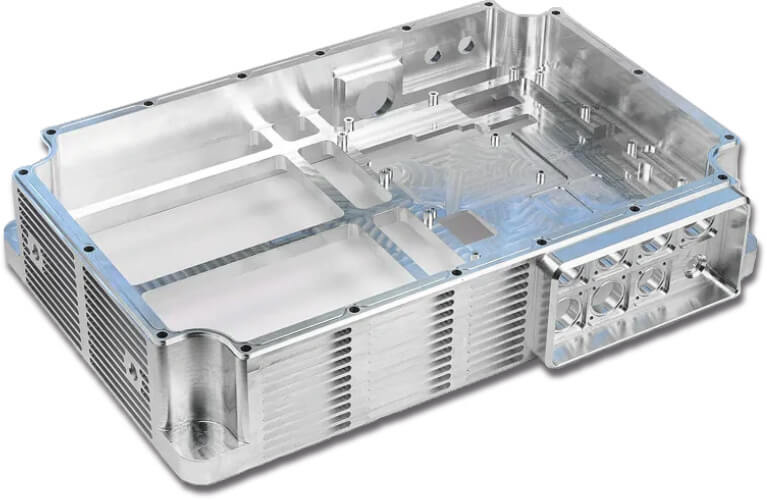

 | Корпус Приборостроение |

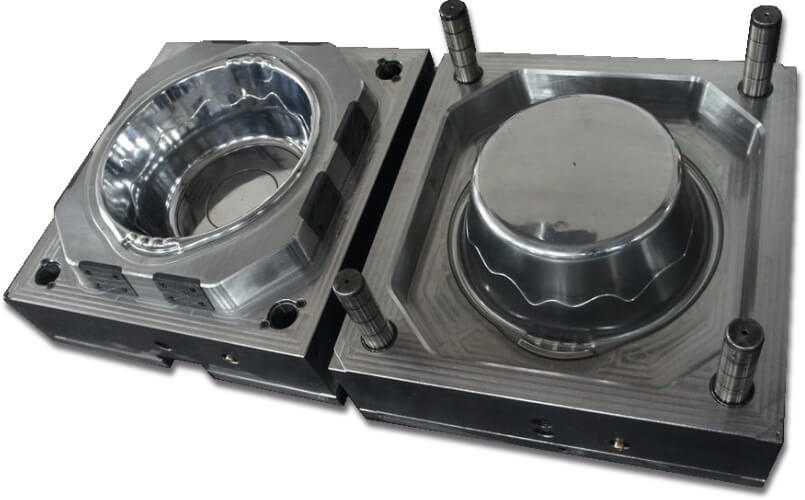

 | Пресс-форма Литейное производство |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 1000х1000 |
| Максимальная нагрузка на стол, кг | 2000 |
| Расстояние от торца шпинделя до оси вращения рабочего стола, мм | 200—1300 |
| Расстояние от оси шпинделя до поверхности рабочего стола, мм | 60—1160 |
| Поворотный стол | Да |
| Класс точности станка | H |
| Количество паллет, шт | до 2 |
| Поворот рабочего стола (дискретность, диапазон), град | 0.001х360 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 1600/1100/1100 |
| X/Y/Z, Тип направляющих | Качения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 24 |
| Скорость рабочей подачи, мм/мин. | 1—12000 |
| Точность позиционирования, мкм | ± 4 |
| Повторяемость позиционирования, мкм | ± 2.5 |
| Максимальный диаметр заготовки, мм | 1400 |
| X/Y/Z/B, Номинальный момент на электродвигателях подач, Н·м | 35/35/35/20 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 37/30 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 236/191 |
| Частота вращения шпинделя, об/мин. | до 6000 |
| Хвостовик инструмента | BT50x45 град. |
| Конус шпинделя | ISO50 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 24 |
| Максимальный диаметр/длина сменного инструмента, мм | 220(110)/350 |
| Максимальная масса TVEST 1000 инструмента, кг | 15 |
| Время смены инструмента на 1 позицию/полная, сек | 1.25/4.75 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Редуктор главного двигателя 1:4 | Опция |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 490 |
| Номинальный потребляемый ток, А | 172 |
| Габаритные размеры (ДхШхВ), мм | 5100х4550х4200 |
| Масса нетто, кг | 25500 |
| Масса брутто, кг | 26500 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Транспортер удаления стружки с тележкой
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Пневмогидроразгрузка шпиндельной бабки
- Система подачи СОЖ в зону резания
- Холодильник шпинделя

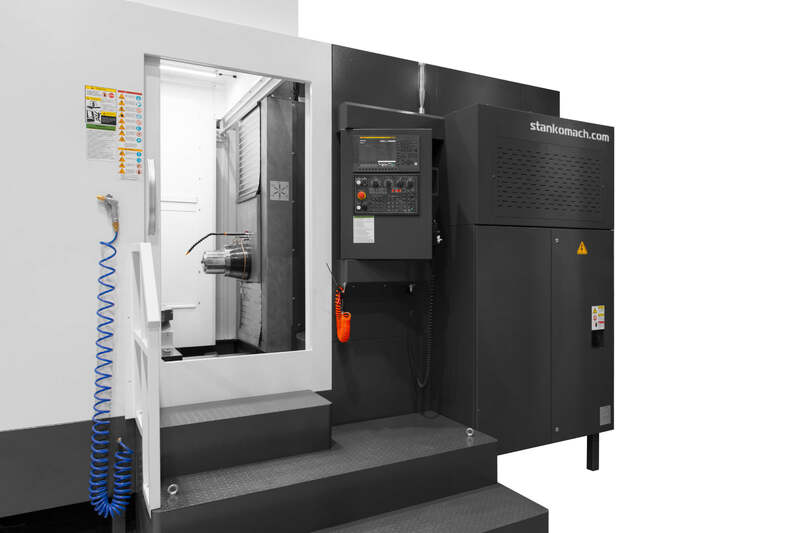

- Выносной пульт оператора
- Бак и сепаратор СОЖ
- Поворотный стол 0,001°
- Набор ключей для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
- Электрошкаф с теплообменником
