Горизонтально-расточные станки IRONMAC IH-1600 CNC IH-1600 CNC

Горизонтально-расточной станок с поворотным столом IH-1600CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-1600CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-1600CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-1600CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Область применения Получаемые изделия

Область применения

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Система ЧПУ Материал: панель из алюминиевого сплава, Размер: 9-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024. Сплайн-интерполяция. Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей. Процессор: i7-5550U CORE двухъядерный 2,0 ГГц. Видеокарта: Intel HD Graphics 5500 USB: 8 USB, 4 USB 3.0 и 4 USB 2.0. Жесткий диск: 128G. Системная память: 8G, максимальное расширение до 16G. CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ HNC 848.
	Основание Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX. Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов. По оси Z используются комбинированные направляющие скольжения и роликовые качения, для достижения большей точности и повторяемости.

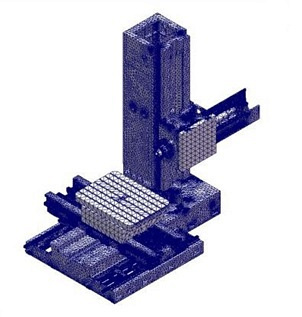

	FEM анализ методом конечных элементов
	Колонна Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта.
	Направляющие Широкая твердая поверхность поддерживает обработку с большими нагрузками. Ширина поверхности направляющих по оси Z-200 мм, что на 70% шире, чем у аналогичных станков. Направляющие отшлифованы с высокой частотой, поверхности закалены и имеют симметричную структуру прямоугольного сечения для достижения высокой жесткости.
	Шпиндель В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя.
	Инструментальный магазин По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций. Стандартная комплектация включает в себя 40 позиции инструмента:
	Прямой привод ШВП Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели HCNC/FANUC/SIEMENS.
	Редуктор Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую, а затем мощность передается на шпиндель через синхронный зубчатый ремень и пару шестерен. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки. Биение шпинделя 3 микрон, после 2-х часовой обработки на 600 об/мин.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	1200
Частота вращения, об/мин	300
Система ЧПУ	HCNC / Fanuc / Siemens
Размеры рабочего стола, мм	1350 x 1000
Грузоподъемность стола, кг	5000
Количество позиций инструмента, шт.	40
Мощность главного шпинделя, кВт	22 / 26
Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	1600
Перемещение рабочего шпинделя по оси W, мм	550
Конус шпинделя	BT50
Диаметр рабочего шпинделя, мм	130
Макс. крутящий момент на шпинделе, Нм	1000
Время смены инструмента, с	18
Тип управления	ЧПУ
Размеры Т-пазов, мм/шт.	22 x 7
Мощность главного двигателя, кВт	7
Тип подачи оси B	автоматический
Длина, мм	8190
Ширина, мм	6150
Высота, мм	3600
Вес IRONMAC IH-1600 CNC IH-1600 CNC, кг	18 500
