Фрезерный обрабатывающий центр IRONMAC IMV-13.60

Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовкиразличными способами*: Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента. Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. * Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия. Область применения Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

	Станина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

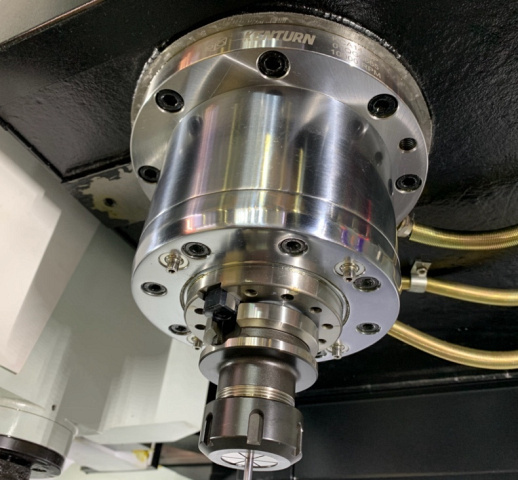

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков. В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт.

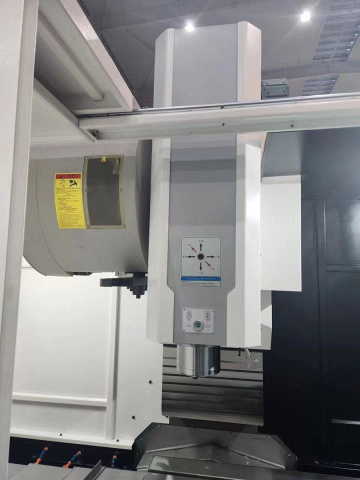

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Производители: OKADA / AIMACH / Fangguan. Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 сек.).
	Система ЧПУ HNC-818D Основные параметры: Особенности: Интеллектуальные функции:

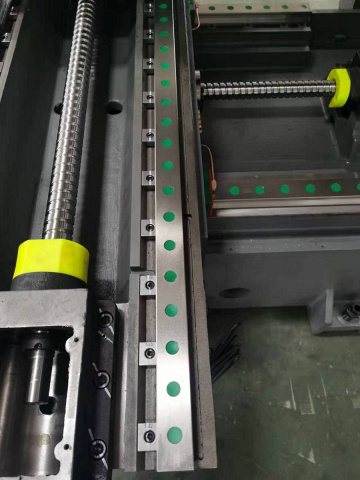

	ШВП HIWIN (Тайвань) / THK (Япония) Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Диаметр винта и шаг по оси X = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16 Подшипники для ходового Винта HANCHI (Япония)
	Направляющие перемещений HIWIN (Тайвань) / THK (Япония) В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

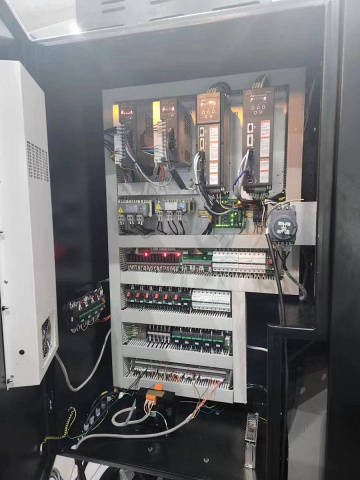

	Электрические компоненты Электрические компоненты Schneider Electric (Франция)
	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:
	Система подачи СОЖ Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инстурмента

Комплектация

Дополнительная

Технические характеристики

Характеристика	Значение
ЦЕНА	8 130 890 ₽
ЦЕНА ПО АКЦИИ	7 165 531 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT40 / BT50
Частота вращения шпинделя, об/мин	8 000 / 6 000
Расстояние от центра шпинделя до колонны, мм	630
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 750
Мощность двигателя шпинделя, кВт	15 / 18,5
Крутящий момент, Нм	71,6 / 140
Тип привода шпинделя	Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт	-
Мощность помпы СОЖ, кВт	-
Внешний диаметр шпинделя, мм	-
Система ЧПУ	HCNC
Модель	HNC-818D
Размер стола, мм	1300 x 600
T-образные пазы, мм	18 / 125 / 4
Макс. нагрузка на стол, кг	1000
Перемещение по оси X, мм	1100
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 30
Скорость подачи X / Y / Z, мм/мин	-
Емкость магазина инструмента	24
Макс. вес IRONMAC IMV-13.60 инструмента, кг	8 / 15
Макс. длина инструмента, мм	300 / 350
Макс. диаметр инструмента (при полной загрузке ячеек), мм	78 / 110
Время смены инструмента, с	1,75 - 3
Точность позиционирования по осям X / Y / Z, мм	±0,005 / 300
Повторяемость X / Y / Z, мм	±0,003 JIS
Объем бака СОЖ, л	-
Требуемое давление воздуха, МПa	0,5 - 0,7
Диаметр ШВП, мм	40 x 12
Ширина направляющих X / Y / Z, мм	-
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	120 / 200
Потребление электроэнергии, кВA	24
Длина, мм	3150
Ширина, мм	2450
Высота, мм	2750
Вес, кг	7500
