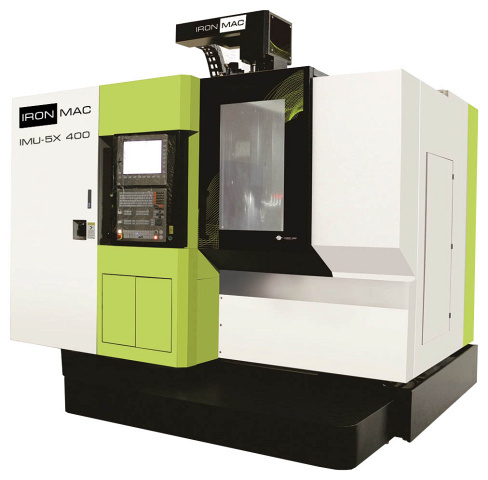

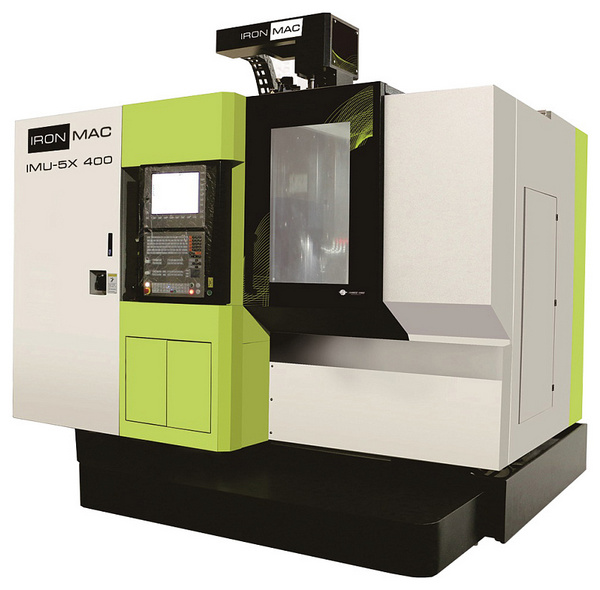

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 предназначен длявысокоточного*фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов. Обработка**производится сразу с пяти сторон заготовки за один установ. IRONMAC IMU-5X 400 - станки вертикального типа, оснащаютсянаклонно-поворотным столом**с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Максимальная производительность до 550 см3/мин, частота вращения шпинделя до 20 000 об/мин, скорость подачи - до 10 000 мм/мин. *** Cтол с редукторным приводом и высоким крутящим моментом по осям позволяет работать с труднообрабатываемыми материалами, включая материалы высокой твердости и ударной вязкости. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

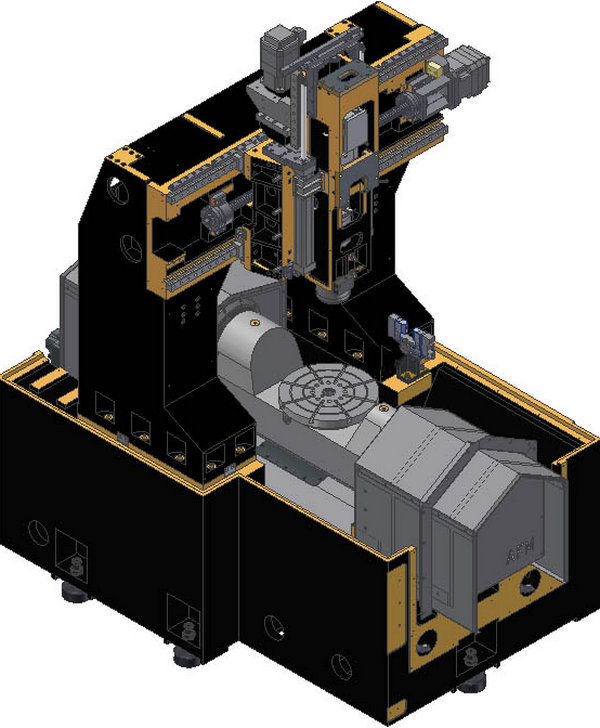

	Портальная конструкция с фиксированной балкой В серииIMU-5X-400используетсяпортальная конструкция L-образного типадля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Использование высокопрочной портальной конструкции с фиксированной балкой обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации. Движущиеся части оптимизированы по вес IRONMAC IMU-5X 400у для достижения идеальных динамических характеристик. Ось Z оптимизирована в механике и динамике,что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями. Большая площадь основания колонны. Трехосевое ускорение до 1,2G.

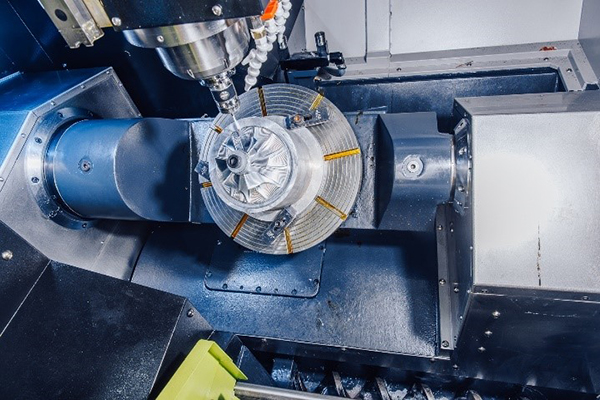

	Поворотно-наклонный стол GTRT IMU-5X 400 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент пооси A - 1056 Нми пооси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы. Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта.

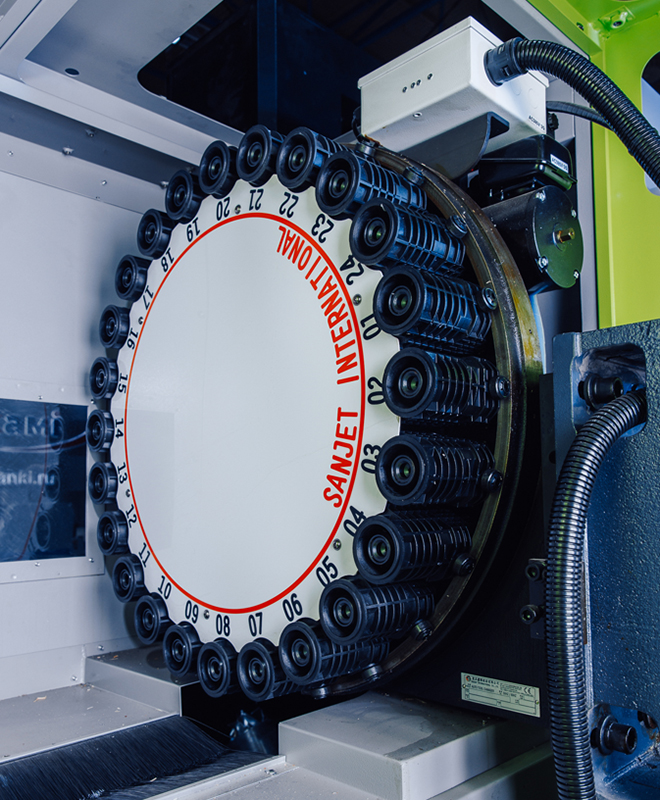

	Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30 позиций.

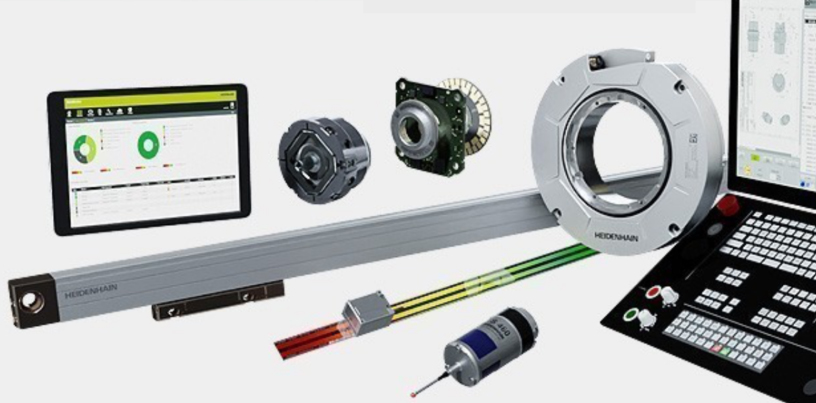

	Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

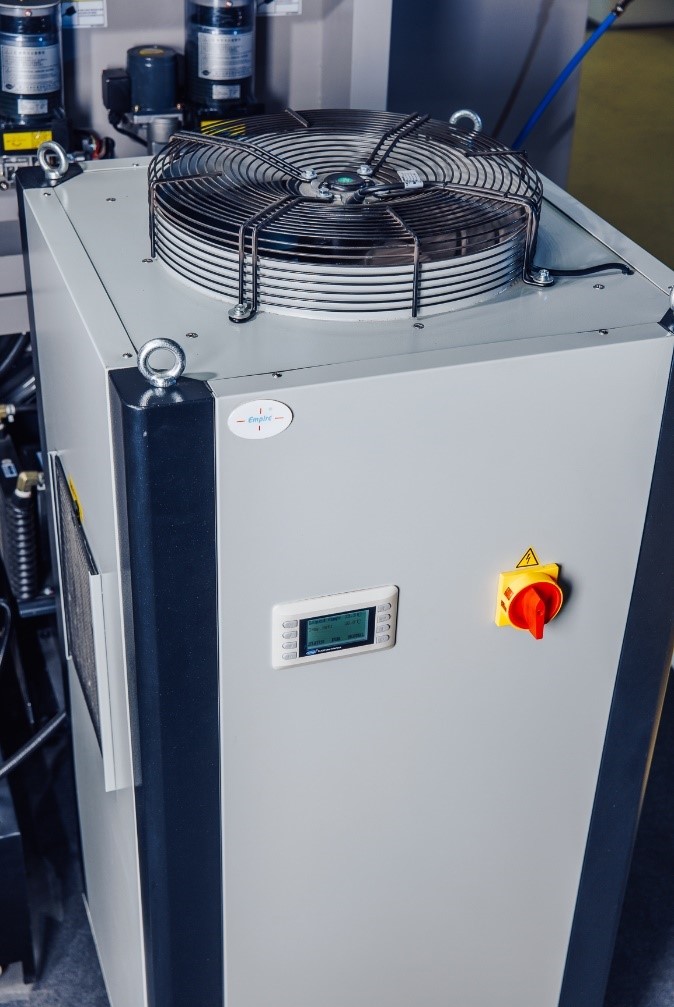

	Водяное охлаждение шпинделя *Опционально устанавливается масляное
	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

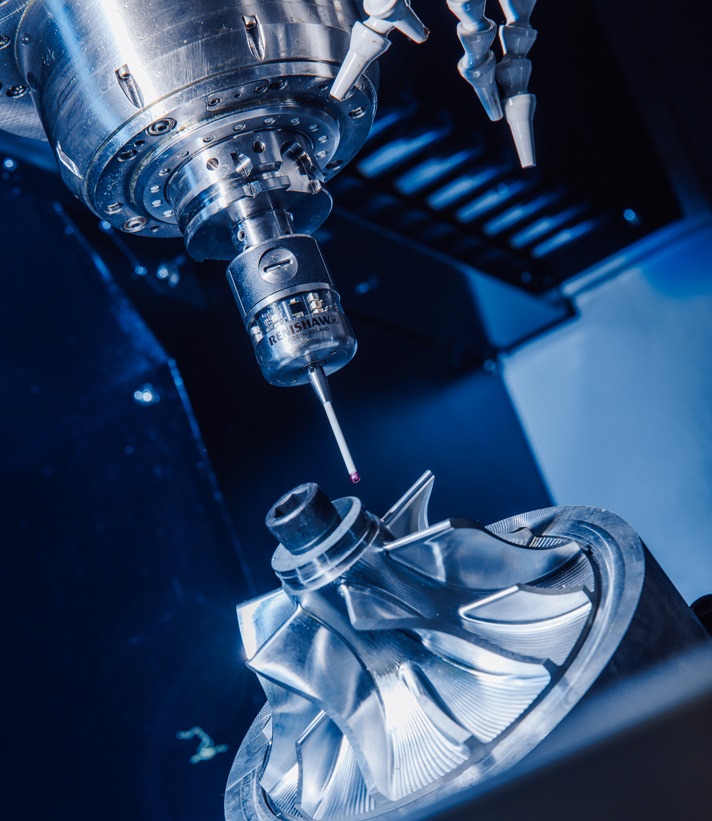

	Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

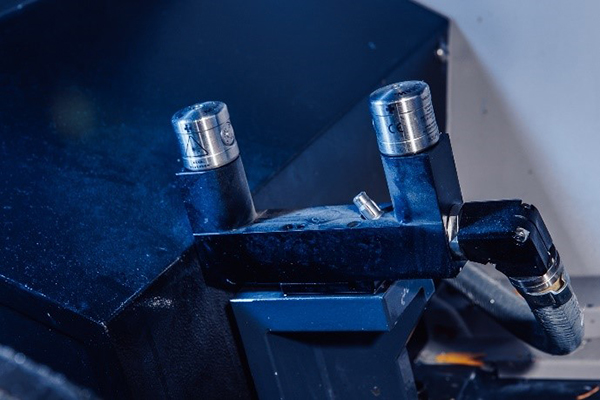

	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:
	SUPER POWER мотор-шпиндель

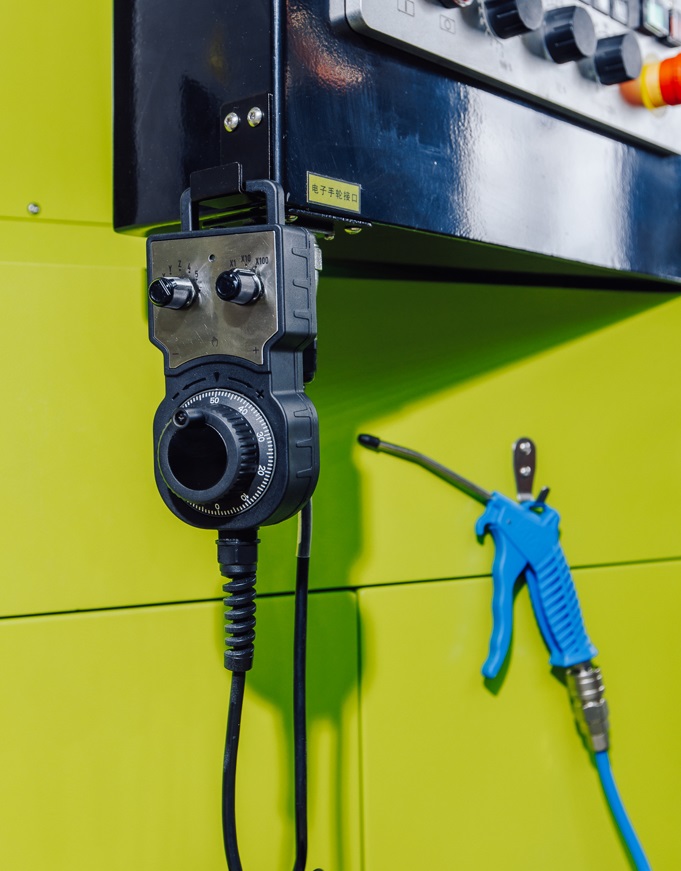

	MPG Маховичок, пистолет для обдува воздухом

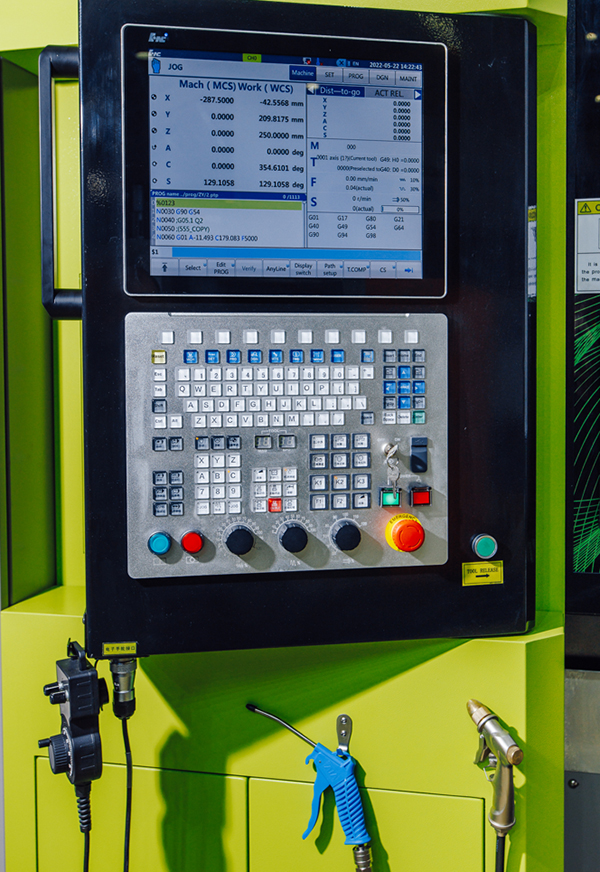

	Возможности ЧПУ HNC848DI
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.
	Масляное охлаждение шпинделя

Технические характеристики

Характеристика	Значение
ЦЕНА	17 209 798 ₽
ЦЕНА ПО АКЦИИ	15 167 181 ₽
Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	120 / 150
Макс. устанавливаемый диаметр, мм	400
Расстояние от оси А до центра стола, мм	150 - 500
Тип зажимов на столе	Механический / Пневматический
Тип	Прямой привод AFMING
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	35 / 42
Мощность шпинделя (S1 / S6 - 40%), кВт	20 / 24
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	-
Расстояние от торца шпинделя до поверхности стола, мм	150 - 500
Быстрые перемещения по осям X / Y / Z, м/мин	36 / 36 / 20
Макс. скорость подачи при резании, м/мин	10
Быстрые перемещения по осям A / C, об/мин	20 / 30
ATC тип	Манипулятор
Емкость магазина, шт.	24 / 30
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	230
Время смены инструмента, сек	2,5
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	±120 / 360
Перемещение по осям X / Y / Z, мм	450 / 500 / 350
Точность позиционирования по осям X / Y / Z, мм	0,008
Повторяемость по осям A / C, сек	5
Повторяемость по осям X / Y / Z, мм	0,005
Точность позиционирования по осям A / C, сек	8
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	3100
Ширина, мм	2400
Высота, мм	3100
Вес, кг	8000
