Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO

Код товара: 102584

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены для высокоточной обработки* корпусных заготовок, тел вращения с 5-ти разных сторон за один установ.

* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов с максимальной производительностью** фрезерования до 550 см³/мин.

** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 400 PRO до 20 000 об/мин при скорости подачи до 10 000 мм/мин.

Станок представляет собой фрезерный обрабатывающий центр вертикального типа*** с наклонно-поворотным столом с 2-мя опорами.

*** Вертикальные центры выполняют большое количество операций: фрезеровку, нарезку резьбы, сверление и расточку, поэтому ими можно легко заменить несколько единиц другой техники и сэкономить финансовые ресурсы предприятия.

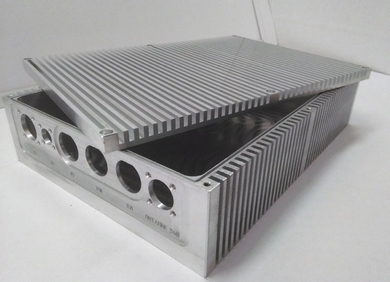

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

машиностроение;
производство инструментов и пресс-форм;
контрактное изготовление деталей;
пищевая промышленность;

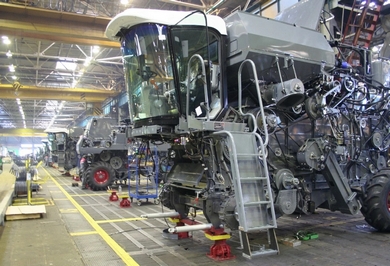

агротехническое машиностроение;
оснастка для производства пластика;
детали для аэрокосмической промышленности;
компоненты автомобильной отрасли;
энергетическая промышленность;
судостроение;
железнодорожная промышленность;
опытное и исследовательское машиностроение.

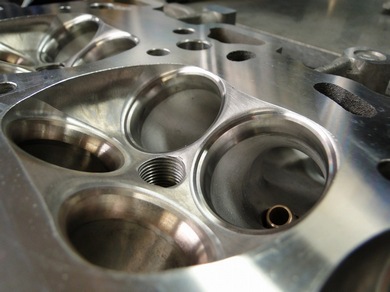

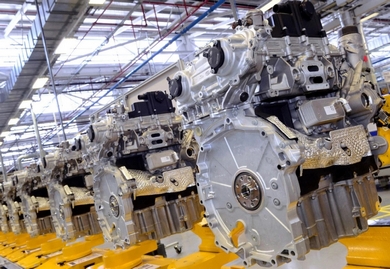

Автомобильная промышленность

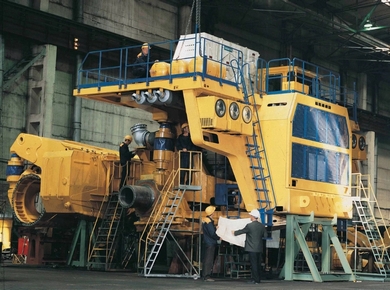

Машиностроение

Приборостроение

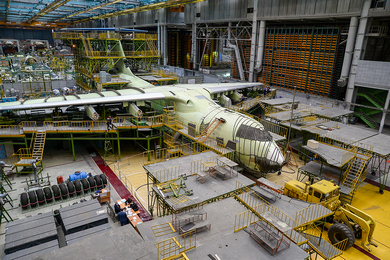

Авиационная промышленность

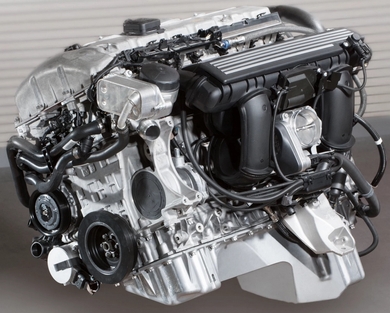

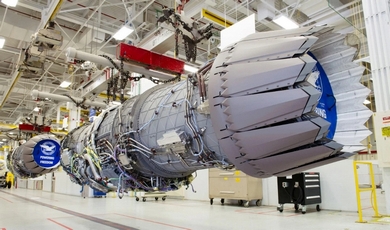

Двигателестроение

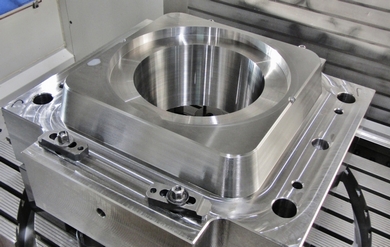

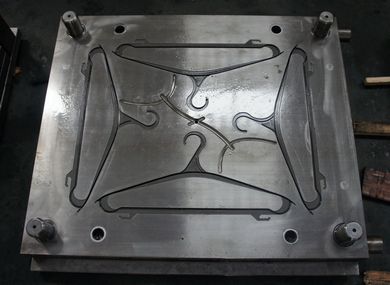

Изготовление пресс-форм и штампов высокого качества

Преимущества

Обработка деталей до 550 мм
Полноценная 5-ти осевая обработка

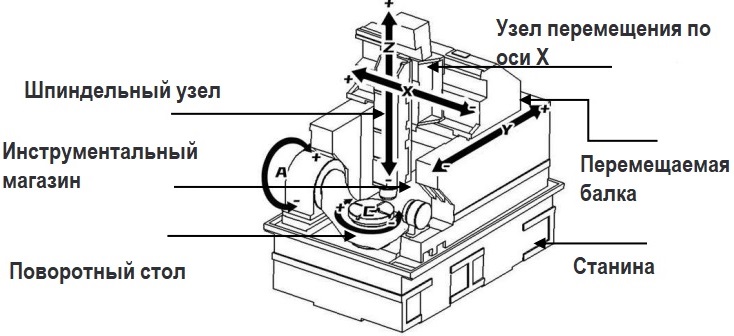

Портальная конструкция. Перемещения X / Y / Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А.
Прямой привод поворотно-наклонного стола
Высокоточные линейные направляющие Schneeberger

Конструктивные особенности

	Портальная конструкция В серииIMU-5X-400PROиспользуетсяпортальная конструкция.Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.Оптимизированная конструкция станины портального типа.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

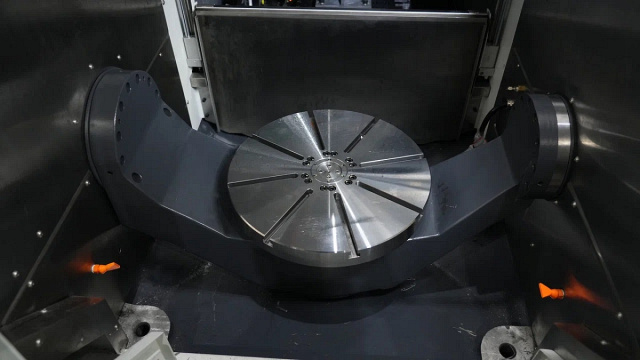

	Прямой привод поворотно-наклонного стола Прямые приводы станков обладают рядом достоинств:обеспечивают стабильность угловой скорости (на него не передаются вибрации двигателя);имеют малое время разгона и торможения;низкий уровень шума;тепло от двигателя не передаётся на узел.

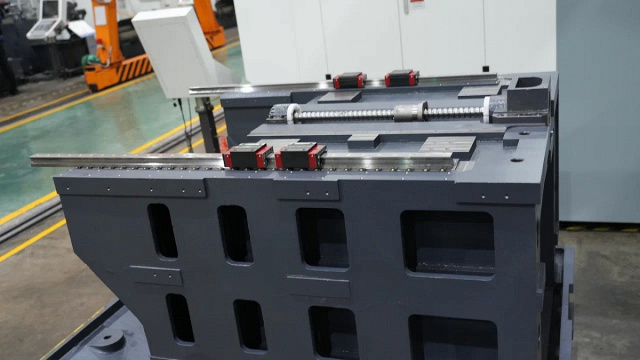

	Высокоточные линейные направляющие Schneeberger

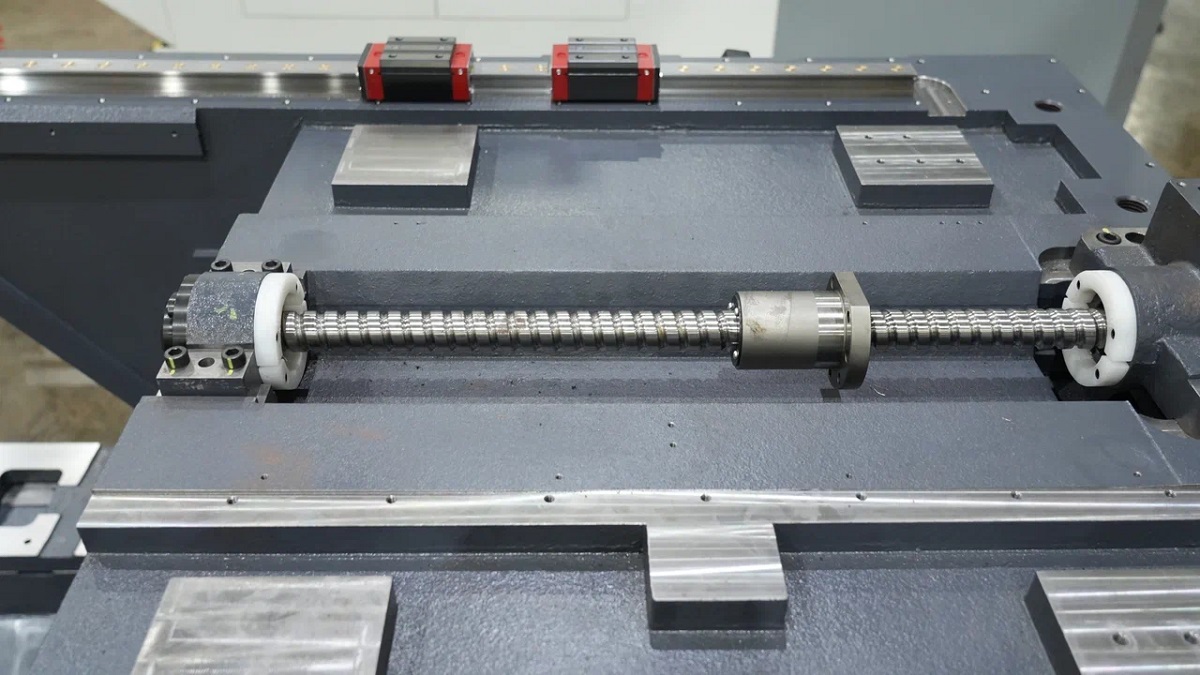

	ШВП THK, Подшипники NSK/NOCHI (Япония)

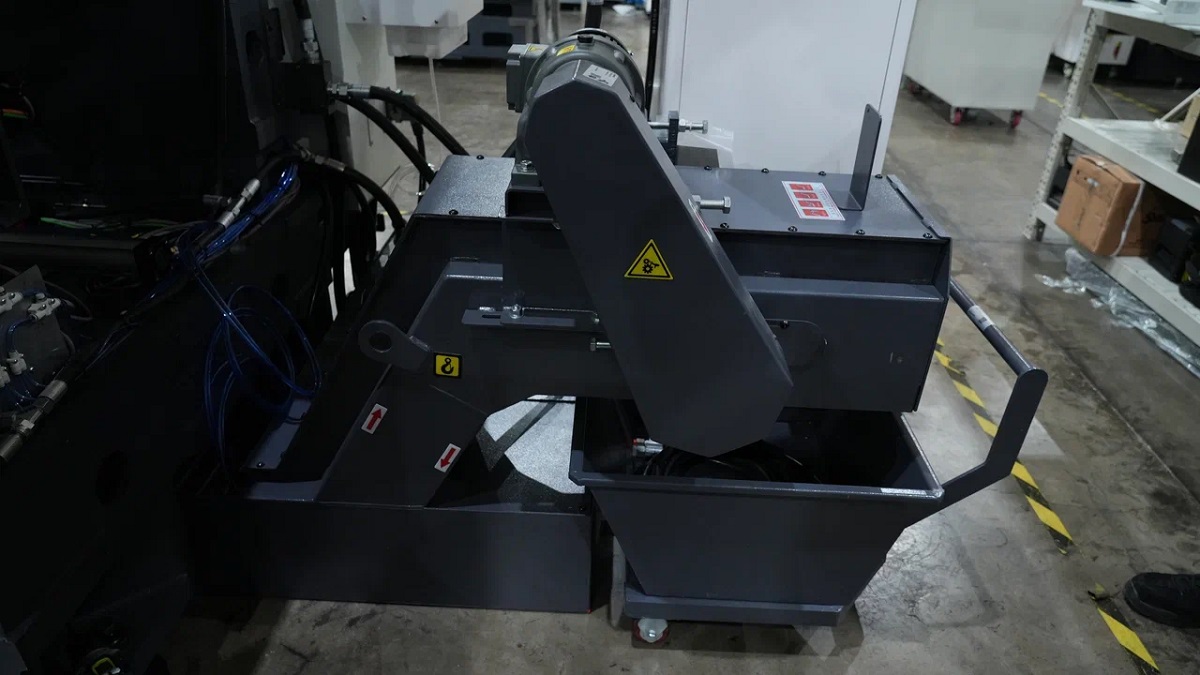

	Стружкоуборочный конвейер с корзиной

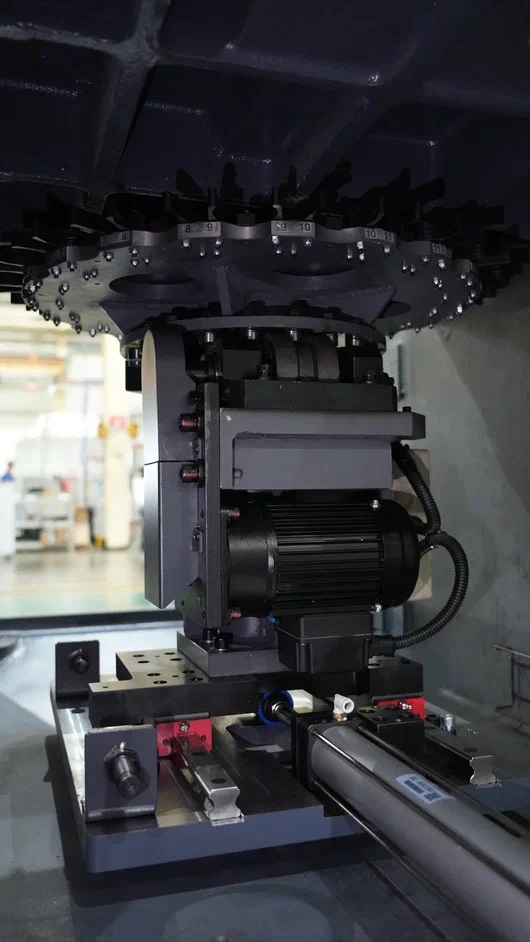

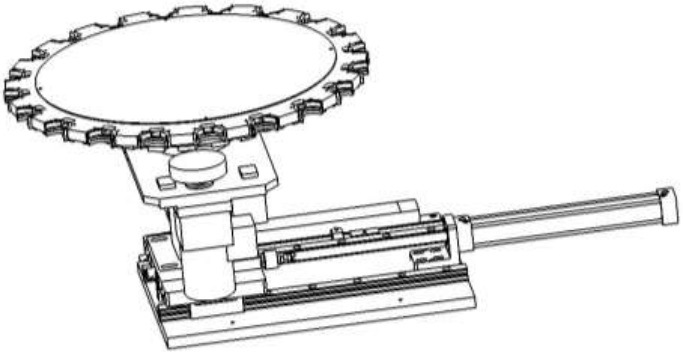

	Инструментальный магазин на 20 позиций дискового типа
	Водяное охлаждение

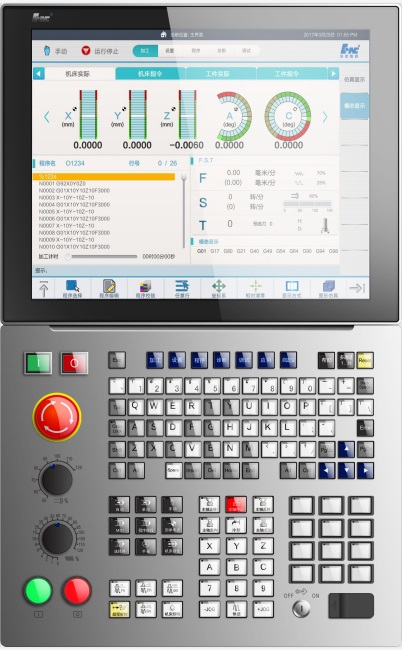

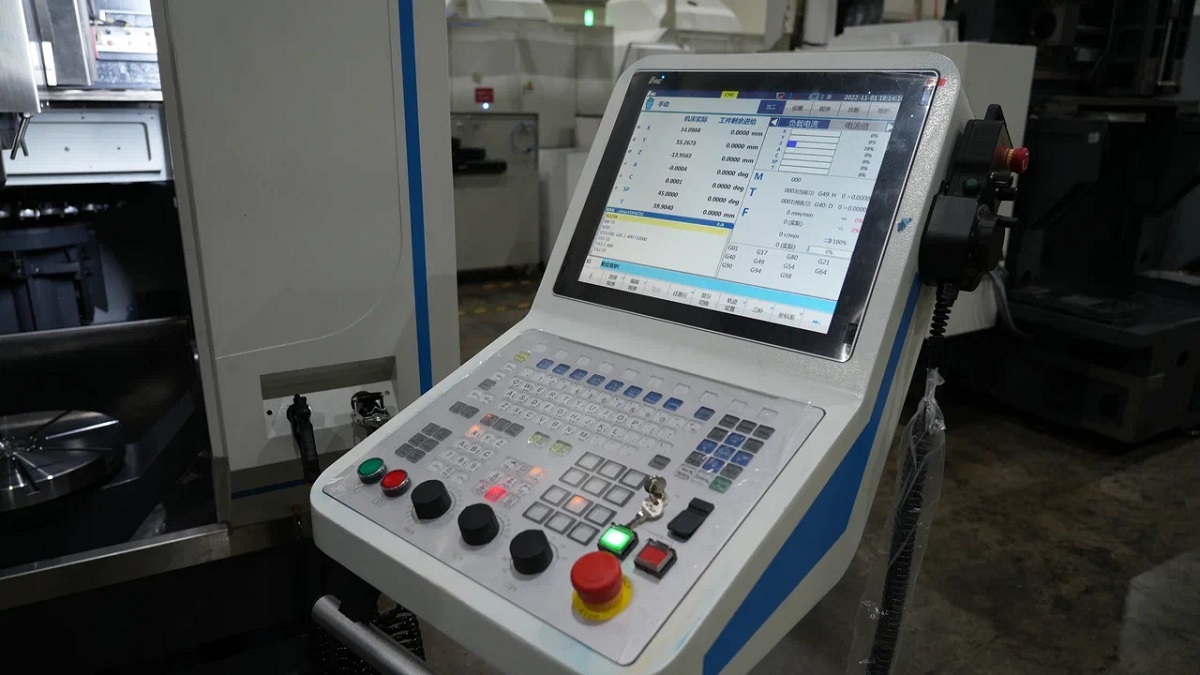

	Система ЧПУ HNC848Di 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.

Комплектация

	Cистема ЧПУ HCNC 848Di
	Инструментальный магазин
	Централизованная система смазки Bijur/Hegu
	Конвейер для стружки ленточного типа скорзиной
	Система измерения инструмента Renishaw TS27R

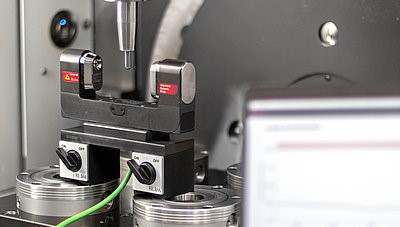

	Система измерения инструмента BLUM Лазерного типа

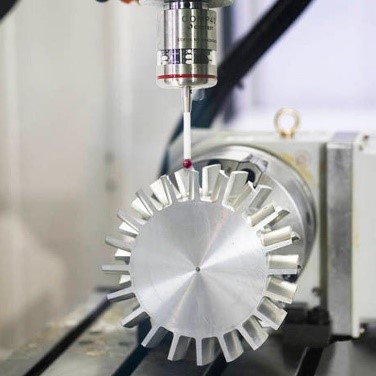

	Система измерения детали Zhongtu COMP40

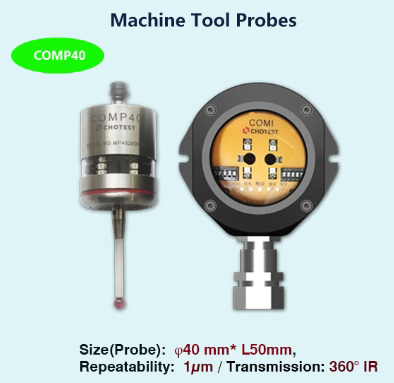

	Система измерения детали Chotest COMP40

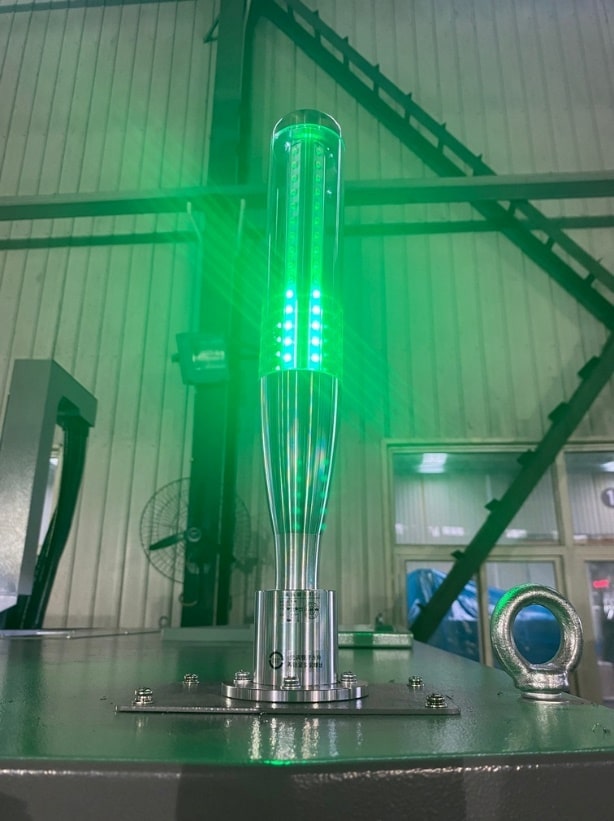

	Сигнальная лампа

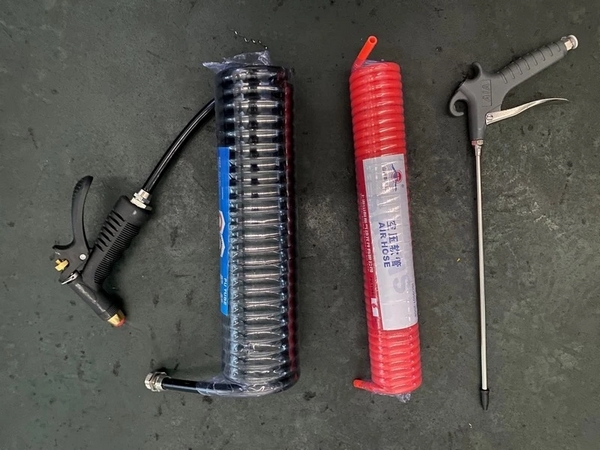

	Воздушный и водяной пистолеты
	Освещение рабочей зоны и зоны инструмента
	Оптические линейки по осям X, Y, Z
