Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC BH Lab

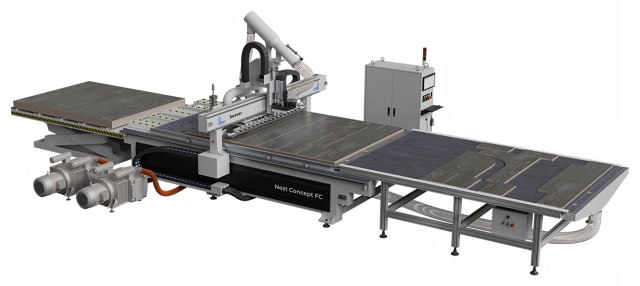

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC предназначены для автоматического раскроя и сверления плитных материалов из МДФ и ЛДСП.

Основная концепция - предоставить российскому производителю промышленный и функциональный нестинг по доступной цене сохранив ценности всей линейки Beaver.

Область применения

Beaver NEST CONCEPT FC применяется на производствах для раскроя плитных материалов.

Получаемые изделия

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Beaver NEST CONCEPT FC применяется на производствах для раскроя плитных материалов.

Получаемые изделия

СХЕМА ОБРАБОТКИ:

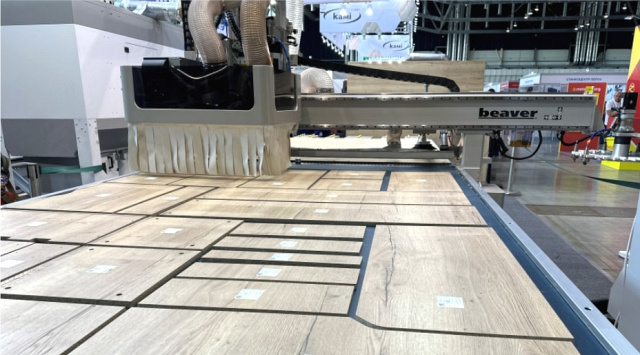

	Раскрой
	Фрезерование
	Гравировка

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Цельносварная массивная стальная станина Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 8-12 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе.
	Усиленные стойки портала Портал установлен на массивные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

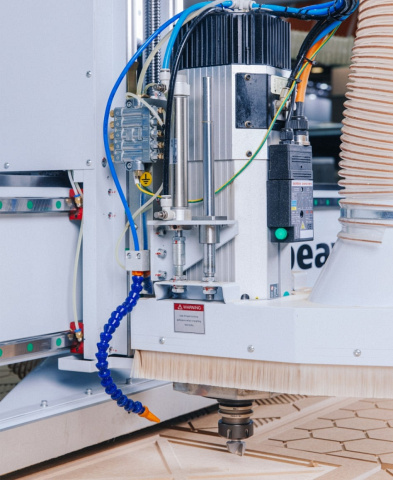

	Промышленный шпиндель Шпиндель модельного ряда Excitech CS позволяя работать как на низких оборотах, так и на высоких с одинаковой эффективностью. Технические характеристики:

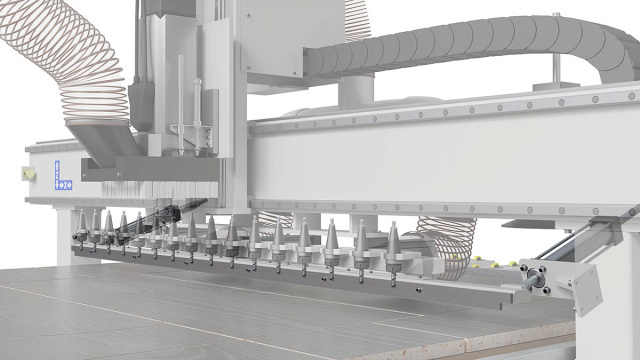

	Линейный магазин автоматической смены инструмента на 16 патронов Система автоматической смены инструмента с линейным магазином на 16 позиций. Данная система, в отличие от револьверной системы смены инструмента располагается непосредственно на портале станка, что обеспечивает быстроту смены инструмента.
	Сверлильно-присадочная голова (Опция BH) Сверла расположены прямоугольной формой, что позволяет эффективно использовать как серийное сверление под полкодержатели, так и возможность отзеркалить расположение сверел 585/858 с каждой стороны для значительной экономии времени.
	Термотрансферный принтер (Опция Lab) Технические характеристики:
	Вакуумные насосы EUROVAC В базовой комплектации два пластинчато-роторных безмасляных насоса производительностью 250 м3/час, что обеспечивают производительность до 500 м3/час.
	Автоматический толкатель заготовок Предназначен для сталкивания готовых деталей со стола в автоматическом режиме на конвейер разгрузки. Встроенная система аспирации позволяет исключить процесс очистки рабочего стола после разгрузки. Снижает потери времени и облегчает работу оператора. * Станина станка подготовлена под установку автоматического разгрузочного конвейера.

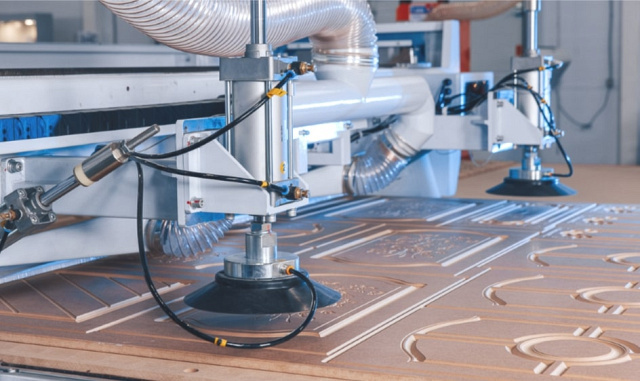

	Вакуумные присоски автоматической загрузки Предназначены для загрузки станка листовым материалом в автоматическом режиме. Наличие автоматического загрузчика существенно увеличивает производительность, исключает человеческий фактор. Подготовка станины под установку автоматического загрузочного подъемного стола.

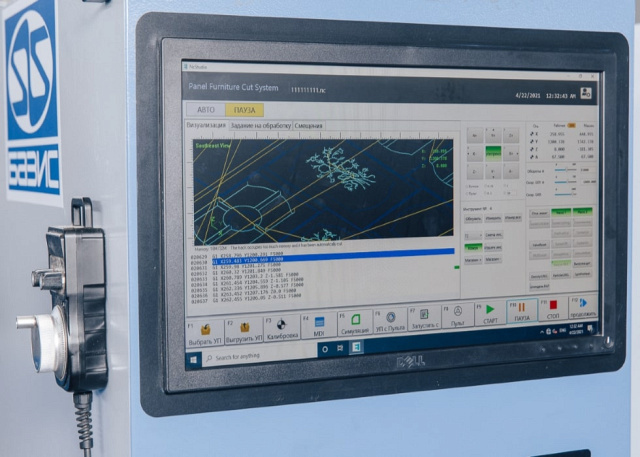

	Система управления NC Studio industrial Система работает на базе промышленного ПК на ОС Windows. Полная поддержка высокоскоростной обработки, функция LookAhead, возможность редактировать и создавать программы непосредственно у станка. Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвес Beaver NEST CONCEPT FC BH Labти подключение станка к локальной сети.

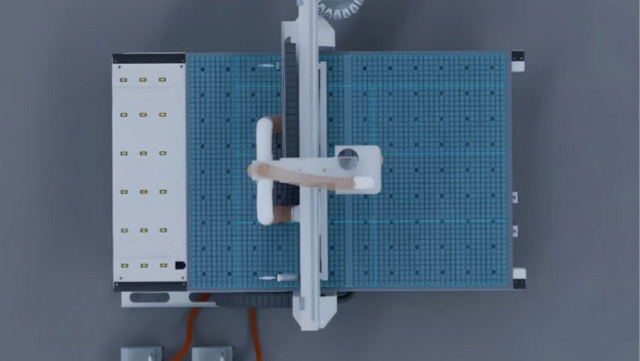

	Вакуумный рабочий стол Для удобства обработки разных форматов листов имеется возможность поделить поверхность рабочего стола на несколько зон так, чтобы комбинация разных зон соответствовала разным стандартам панелей.
	Вспомогательный роликовый стол загрузки Служит для исключения повреждения декоративного покрытия материала во время автоматической загрузки. Станок оснащен датчиком наличия листа на гидравлическом столе подъёма. * При желании может приобрести гидравлический стол, установка которого не потребует сложных переоснащении и модернизации. Станок полностью подготовлен к возможности автоматизации.

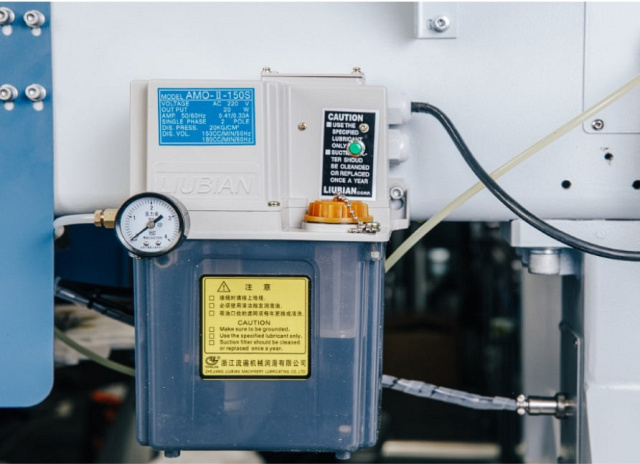

	Автоматическая подача смазки Смазка подшипников и ШВП осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование масла.
	Высокоточные линейные направляющие повышенной жесткости За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, шпиндельной площадки и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Серия подшипников по осям: Y - 30 / Х - 25 / Z - 25
	Высокоскоростные серводвигатели Leadshine Высокоскоростная сервосистема Leadshine обеспечивает скорость перемещения подвижного портала станка до 90 м/мин. Мощности серводвигателей по осям: X / Y - 1500 Вт, Z - 850 Вт. * Благодаря единой системы стойки управления WEIHONG и сверводивателей Leadshine станок имеет хорошие показатели скорости перемещения во время фрезерования радиусных элементов.
	Планетарные редукторы Shimpo-Nidec (Япония) по осям X, Y Японские редукторы Shimpo-Nidec» стали гарантом качества и точности в промышленной индустрии. Данные редукторы вдвое компактнее и имеют большей передаточное число оборотов, что увеличивает крутящий момент и значительно снижает нагрузку с серводвигателей по сравнению с аналогичными производителями.
	Сверхгибкие провода igus® GmbH - Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.

КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

Автоматический разгрузочный конвейер Разгрузка вырезанных деталей происходит автоматически при помощи программного толкателя и автоматического разгрузочного конвейера. Толкатель оснащен встроенной системой аспирации. Поэтому он не только сталкивает заготовки, но и производит очистку рабочего стола от пыли. Разгрузочный конвейер работает автоматически по датчику. Также оснащен дополнительной аспирацией на верху ленты и на входе-выходе в конвейер.

Подъемный загрузочный стол Предназначен для загрузки пачки листов на рабочий стол. Для удобства загрузки стол выполнен с проушинами при использовании вилочного погрузчика или штабелера.

Технические характеристики

Характеристика	Значение
ЦЕНА	4 217 502 ₽
Производитель	Excitech «CS» (Китай)
Мощность шпинделя, кВт	9
Частота вращения шпинделя, об/мин	24 000
Тип охлаждения шпинделя	Воздушное
Тип инструментального патрона	ISO 30
Тип цанги	ER32
Тип смены инструмента	Автоматическая
Размеры зоны обработки, мм	2150 x 3100
Высота заготовки по оси Z, мм	50
Тип инструментального магазина	линейный
Количество мест в магазине, шт.	16
Тип датчика калибровки инструмента	автоматический
Тип рабочего стола	вакуумный
Скорость холостого хода по оси X, м/мин	0 - 90
Скорость холостого хода по оси Y, м/мин	0 - 90
Скорость холостого хода по оси Z, м/мин	0 - 25
Скорость рабочего хода, м/мин	0 - 30
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип передачи по оси Z	ШВП
Тип электродвигателей перемещения	cервопривод
Система управления	NC Studio industrial / TPA
Наличие сверлильной головы	да
Количество сверлильных шпинделей, шт.	10
Частота вращения, об/мин	5000
Мощность двигателя сверлильной группы, кВт	1,7
Принтер печати этикеток	да
Наличие вакуумного насоса	да
Количество, шт.	2
Производительность вакуумного насоса, м3/ч	250
Общая производительность насосов, м3/ч	500
Мощность, кВт	5,5
Суммарная мощность насосов, кВт	11
Диаметр патрубков, мм	Ø200 x 1
Требуемая производительность аспирационной установки, м3/ч	3400
Статическое давление воздушного потока вытяжной системы в точке подключения, Па	1800
Скорость воздуха в патрубке, м/с	30 - 35
Давление в пневмосистеме, Мпа	0,6 - 0,8
Расход сжатого воздуха, л/мин	700
Напряжение, В	380
Частота, Гц	50
Общая установленная мощность, кВт	26
Длина, мм	4800
Ширина, мм	4950
Высота, мм	2300
Вес, кг	2800
