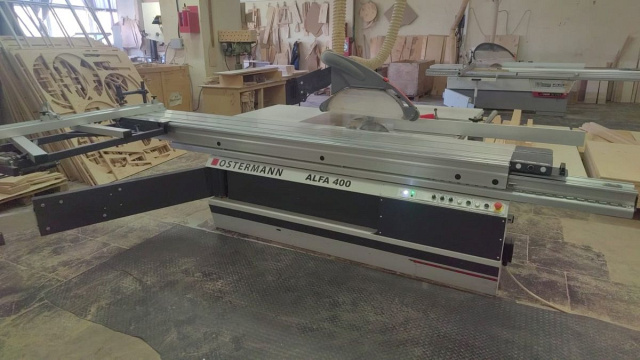

Форматно-раскроечный станок OSTERMANN ALFA 400 БУ

Форматно-раскроечный станок OSTERMANN ALFA 400 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов. Возможность установки пилы диаметром 400 мм позволяет успешно раскраивать заготовки из массива древесины толщиной до 125 мм.

Область применения

Форматно-раскроечный станок OSTERMANN ALFA 400 идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок OSTERMANN ALFA 400 идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой листа под наклоном

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Жесткая массивная станина Промышленная станина, изготовленная с применением автоматических сварочных роботов, имеет значительную массу и жесткую пространственную конструкцию для обеспечения идеального виброгашения. В конструкции применены листовая сталь толщиной 4 мм, а также толстостенные трубы прямоугольного сечения. Каждая опорная плоскость для обработана на прецизионном обрабатывающем центре с ЧПУ для идеально прямолинейного движения каретки и высочайшего качества распила.

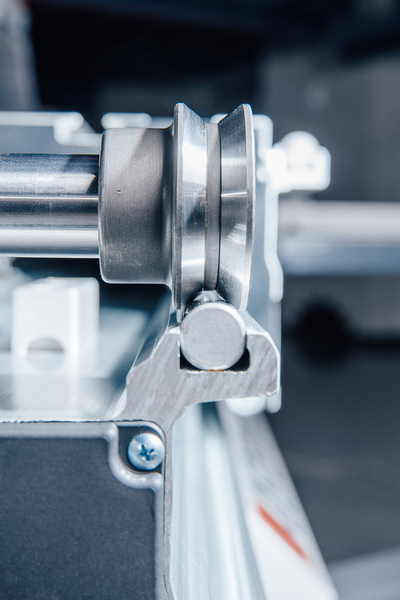

	Роликовая каретка Шедевр машиностроения – самая надежная каретка в мире. Роликовая каретка разработки Altendorf, которая является эталоном уже несколько десятилетий. Высочайшая точность и плавность хода обеспечивается двумя стальными роликами, которые перемещаются по цельным круглым направляющим диаметром 16 мм. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом.

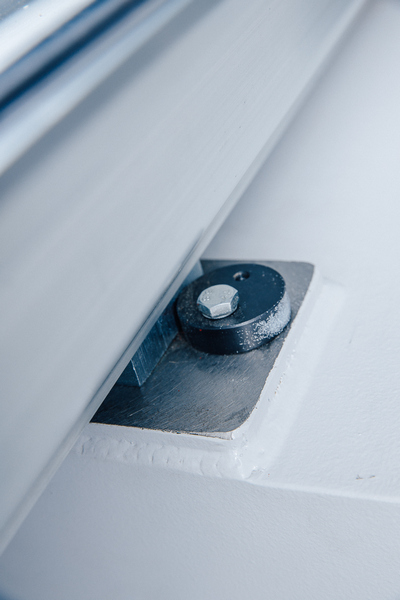

	Крепление каретки Идеальную плоскостность при установке каретки на станину гарантируют специальные опорные площадки, обработанные на прецизионном обрабатывающем центре с ЧПУ. Монтаж каретки не требует её выверки в плоскости, прост и удобен.

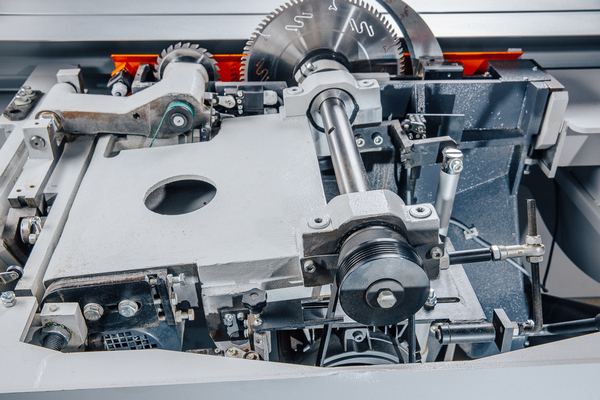

	Длинный вал основной пилы Пильный узел имеет длинный основной вал на разнесенных подшипниковых опорах. Такая схема была разработана немецким производителем Altendorf и применялась на модели премиум - класса Altendorf F-45. Феноменальная работа без вибраций благодаря расположению подшипниковых опор на расстоянии 370 мм друг от друга и пильному валу диаметром около 40 мм, который абсолютно не восприимчив к нагрузкам на изгиб и кручение. Отлитый из серого чугуна пильный узел обеспечивает:

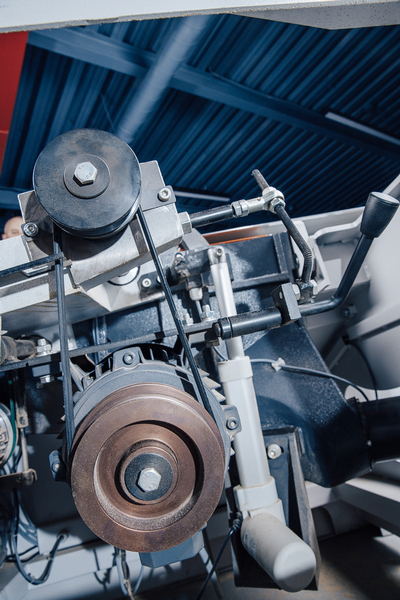

	Смена частоты вращения основной пилы Никогда еще смена частоты вращения основной пилы не была так удобна. Благодаря длинному пильному валу шкивы находятся рядом с технической дверцей в станине. Специальная рукоять – рычаг позволяет ослабить натяжение и получить требуемую частоту вращения в считанные секунды. Две скорости вращения 3800 и 5200 об/мин. Уникальная маятниковая система подъема и опускания пильного диска не использует линейные направляющие в принципе. Вы получаете станок, никогда не потребующий смазки направляющих.
	Плавный пуск и тормоз электродвигателя В соответствии с современными нормами безопасности ЕС, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда – треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы электродвигателя. Остановка основной пилы происходит за 3 секунды благодаря электромагнитному тормозу.

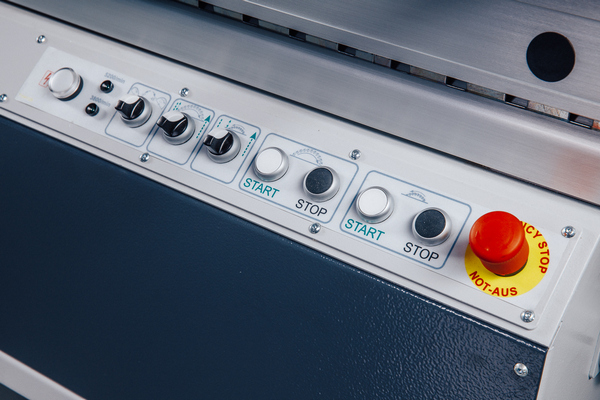

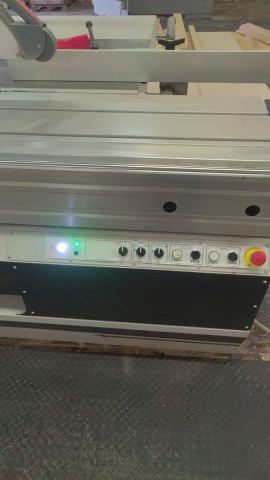

	Пульт управления Легко читаемый пульт управления расположен под углом для удобства работы оператора. На пульте расположены кнопки запуска/остановки приводов пил, рукоятки электрорегулировки наклона и вылета, а также, индикатор текущей скорости вращения основного вала и кнопка аварийной остановки станка.

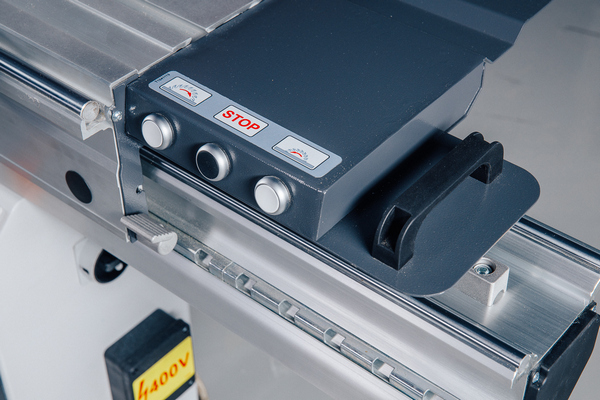

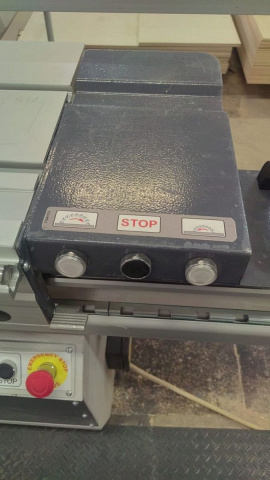

	Кнопка запуска на каретке Уже в базовую комплектацию станка включены дублирующие кнопки запуска пил (отдельно основная и подрезная) и кнопка одновременного выключения приводов пил. Данная опция значительно облегчает работу на станке, а именно, запуск станка в том случае, когда полноформатный лист уже забазирован на каретке, способствуя увеличению производительности.

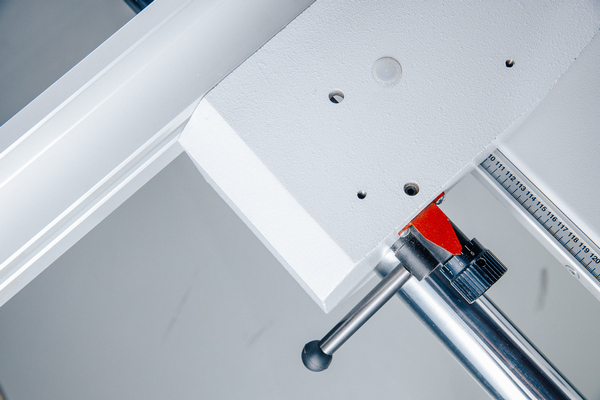

	Точная настройка параллельного упора Верньер микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер. Напрямую положительно влияет на точность распила.

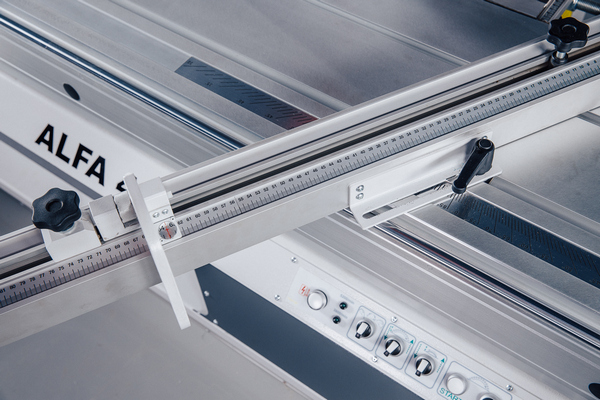

	Поперечный упор и линейка угловых резов Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла. Стабильный прямой угол деталей – самая важная функция форматно-раскроечного станка. Также с 2015 года вновь стали делать Altendorf на станках Altendorf F-45. При необходимости пиления под углом используется угловой упор, входящий в базовую комплектацию.

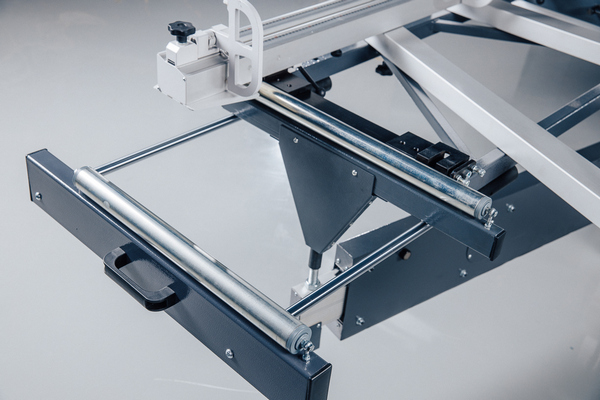

	Увеличение опорного стола Расширительный опорный стол имеет возможность увеличения при работе с заготовками большой длины. Опорный ролик, входящий в стандартную комплектацию станка, выдвигается на 450 мм. Таким образом, размер расширительного стола составит 1700 х 520 мм. Помимо этого, для удобства работы с габаритными деталями предназначена передвижная опорная планка длиной 1000 мм.

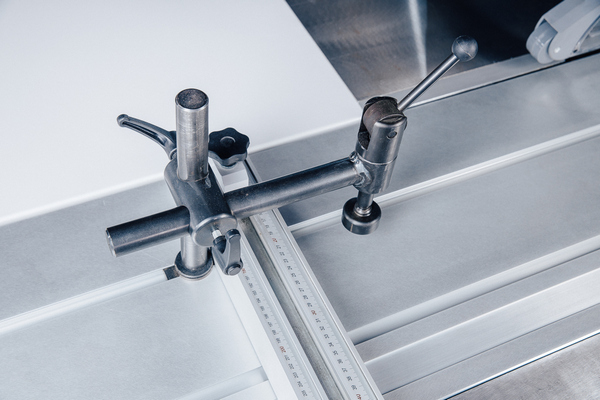

	Эксцентриковый прижим Механический эксцентриковый прижим входит в комплектацию станка и позволяет надежно точечно фиксировать заготовки при раскрое.

КОМПЛЕКТАЦИЯ:

Дополнительная

	Пневматический прижим Подходит для любых форматно-раскроечных станков. Легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину.

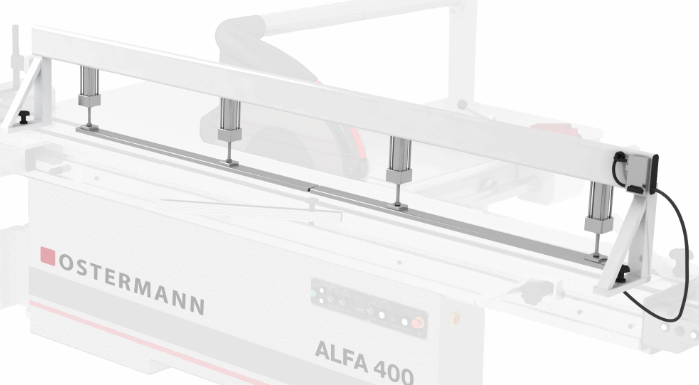

	Пневматическая прижимная балка Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм. Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов.

Технические характеристики

Характеристика	Значение
Диаметр пилы, мм	350 (400*)
Посадочный диаметр, мм	30
Скорость вращения, об/мин	3800 / 5200
Мощность двигателя, кВт	5,5
Диаметр пилы, мм	120
Посадочный диаметр, мм	22
Скорость вращения, об/мин	9000
Мощность двигателя, кВт	0,75
Длина пропила, мм	3200
Вылет пилы, мм	125
Размеры подвижной каретки, мм	3200 х 400
Размеры основного стола (длина х ширина), мм	1200 х 750
Макс. расстояние между пилой и боковой базовой линейкой, мм	1250
Высота пропила, мм	100 (125*) при верт. положении,70 при наклоне 45°
Угол наклона пильного узла, °	0 - 45
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм	120 / 100
Общая установленная мощность, кВт	6,25
Наклон пил	электромеханический
Электронная индикация наклона пилы	есть
Электронная индикация на упорах	нет
Электроподъем основной пилы	есть
Длина, мм	3300
Ширина, мм	4700
Высота, мм	900
Вес OSTERMANN ALFA 400, кг	1100
