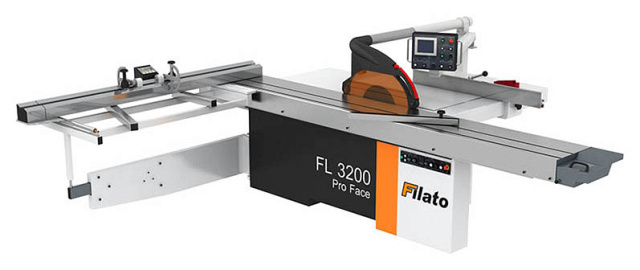

Форматно-раскроечный станок Filato FL-3200 ProFace

Форматно-раскроечный станок Filato FL-3200 ProFace для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Форматно-раскроечный станок Filato FL-3200 ProFace используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок Filato FL-3200 ProFace используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Управление параллельным упором Система управления с Touch-Screen дисплеем от одного и з ведущих производителей электроники и систем управления Schneider Electric позволяет управлять настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора Oriental Motor (Япония), высокоточной шарико-винтовой пары и линейной направляющей. Все это обеспечивает точность 0,1 мм и плавность движения упора. Скорость перемещения до 15 м/мин. Для безопасности работы станок оснащен системой защиты от столкновения упора с полотном пилы или защитным колпаком. Также пульт позволяет включать/выключать основной и подрезной двигатели, регулировать высоту вылета пил, а также сигнализирует о текущей частоте вращения основной пилы. По нормам безопасности на пульте имеется кнопка аварийного отключения станка.
	Жестко фиксированная поперечная линейка Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. Поперечная линейка оснащена двумя массивными перекидными флажками. В базовой комплектации один из флажков имеет электронный цифровой дисплей указания размера. Для угловых резов в комплектацию входит дополнительный угловой упор.
	Массивная станина Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.
	Способ крепления каретки Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3-мя винтами) и не требует дополнительных регулировок в дальнейшем.

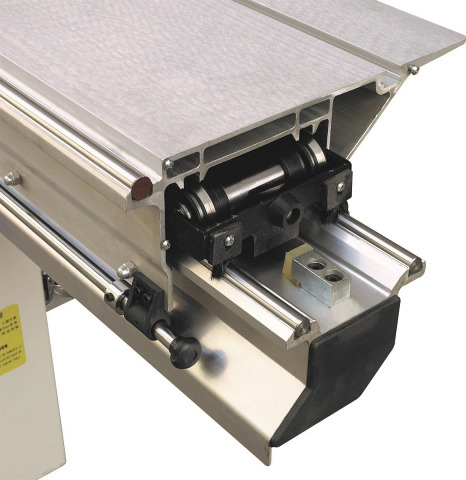

	Роликовая каретка Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 380 мм.
	Литой пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Современная конструкция и обязательная 12-тичасовая обкатка на заводе-изготовителе при приемке станка гарантируют идеальное пиление в любых условиях производства. В станке реализована система быстрой смены частоты вращения основной пилы и полуавтоматический смазки направляющих механизма подъема-опускания пильных дисков.
	Пульт управления на станине Пульт управления станком позволяет оператору быстро включить/выключить привод пил, а также настроить угол наклона и вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º.
	Отдельный электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.
	Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

Технические характеристики

Характеристика	Значение
Диаметр пилы, мм	350
Посадочный диаметр, мм	30
Скорость вращения, об/мин	3800 / 5200
Мощность двигателя, кВт	5,5
Диаметр пилы, мм	120
Посадочный диаметр, мм	22
Скорость вращения, об/мин	9000
Мощность двигателя, кВт	1,1
Длина пропила, мм	3200
Вылет пилы, мм	100
Размеры подвижной каретки, мм	3200 х 380
Размеры основного стола (длина х ширина), мм	1250 х 730
Макс. расстояние между пилой и боковой базовой линейкой, мм	1300
Угол наклона пильного узла, °	0 - 45
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм	115 / 100
Общая установленная мощность, кВт	6,6
Электронная индикация наклона пилы	есть
Электронная индикация на упорах	есть
Электроподъем основной пилы	есть
Длина, мм	3300
Ширина, мм	3150
Высота, мм	875
Вес Filato FL-3200 ProFace, кг	1100
