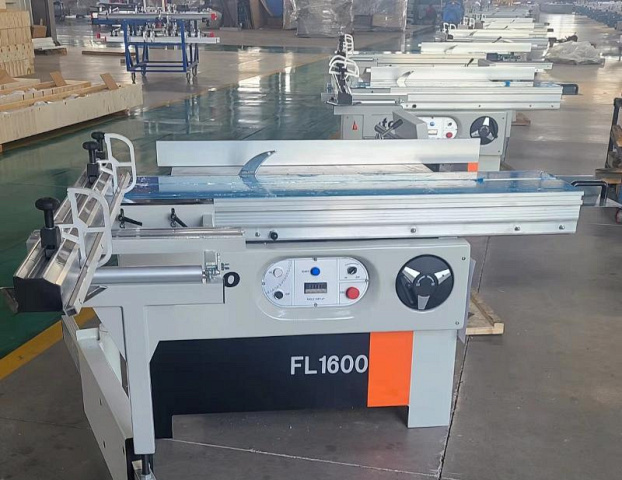

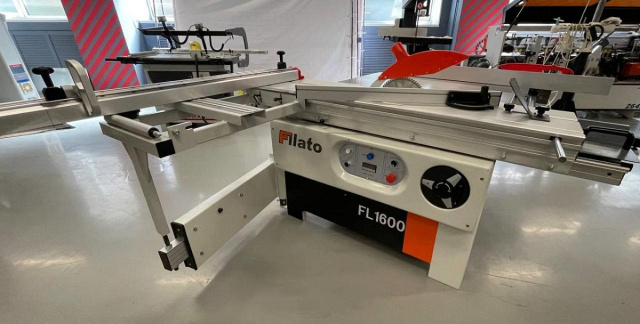

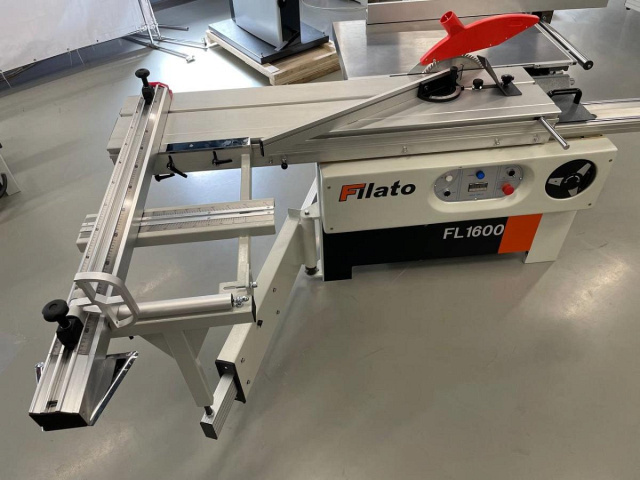

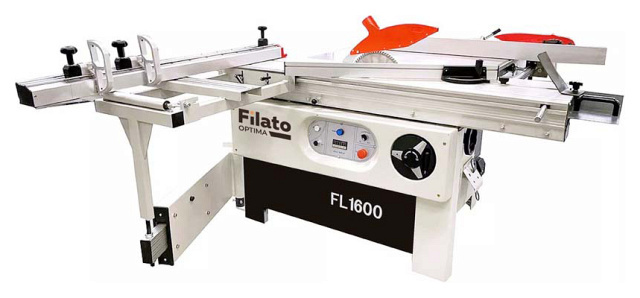

Форматно-раскроечный станок Filato FL-1600

Форматно-раскроечный станок Filato FL-1600 используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок Filato FL-1600 используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Массивная станина Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, сопоставимой со станками с более длинными каретками. Масса Filato FL-1600 станины достаточна для обеспечения точности раскроя и долговечности работы станка. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.
	Способ крепления каретки Опорные площадки для каретки, большой площади, фрезеруются на высокоточных станках с ЧПУ за один установ. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
	Роликовая каретка Стальные цилиндрические направляющие в паре с высокоточными роликами качения обеспечивают высочайшие стабильность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

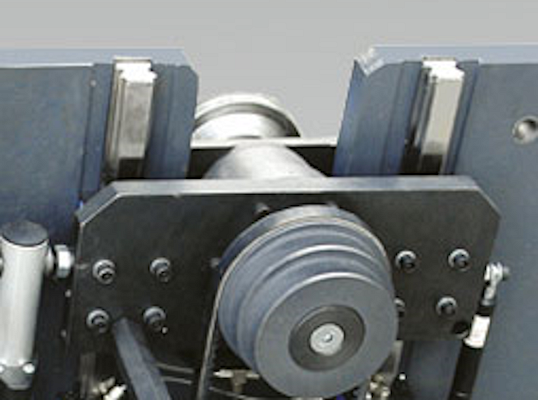

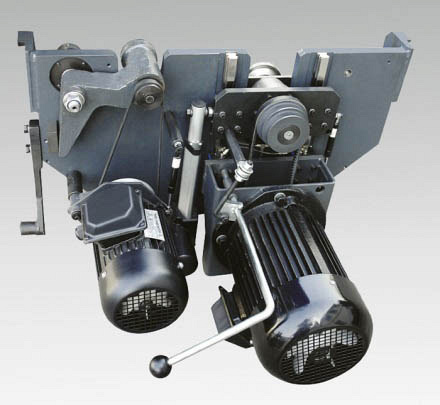

	Литой пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный раскрой и долговечность работы узла. Перемещение основного шпинделя по вертикали происходит по высокоточным рельсовым направляющим, применяемым в станках с ЧПУ. Закрытые картриджи защищают подшипники скольжения от попадания пыли и отходов пиления, а это исключает закоксовывание смазки, которое может сказаться на ресурсе работы узла и качестве пиления.

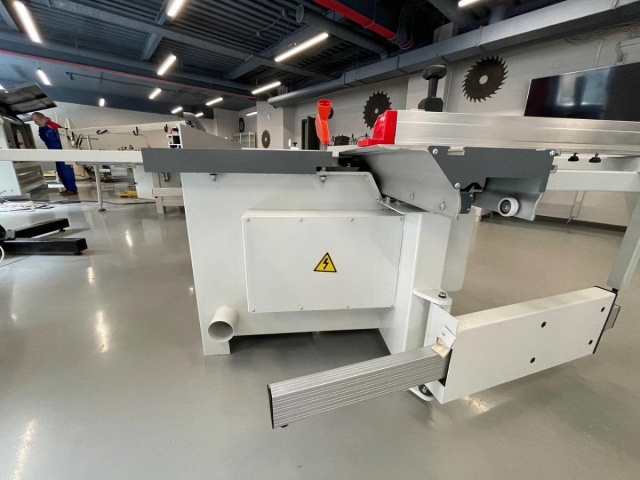

	Телескопическая опора Широкая телескопическая опора, применяемая в станках промышленного уровня, позволяет раскраивать листы большой массы без потери плоскостности между кареткой и дополнительным столом. Для удобства работы дополнительный стол оснащен закатным роликом.

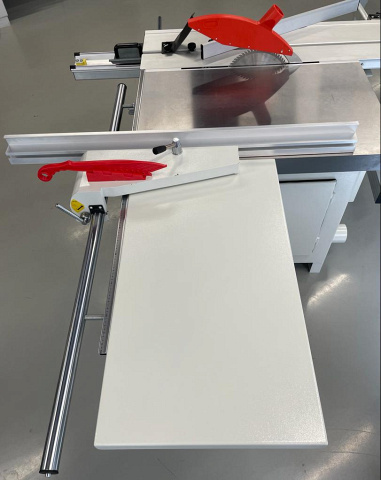

	Жестко фиксированная поперечная линейка Поперечная линейка станка изготовлена из толстостенного алюминиевого профиля большого сечения. Жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

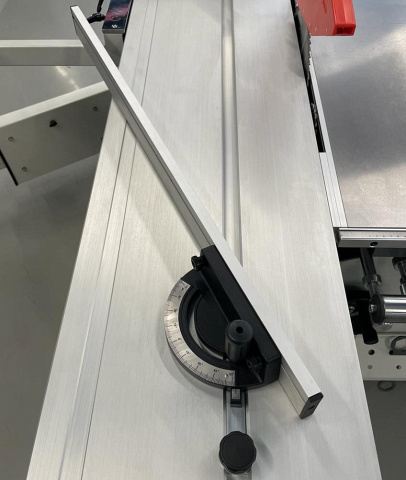

	Линейка для угловых резов Для выполнения резов под углом в стандартную комплектацию станка включен упор, устанавливаемый на каретку. Простая система крепления обеспечивает максимальное удобство и точность раскроя.

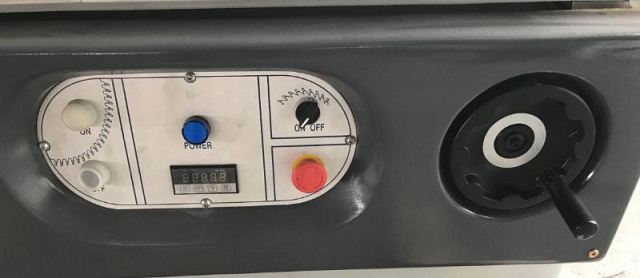

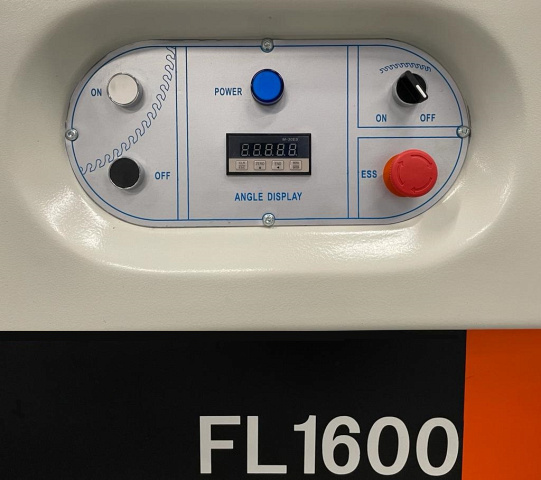

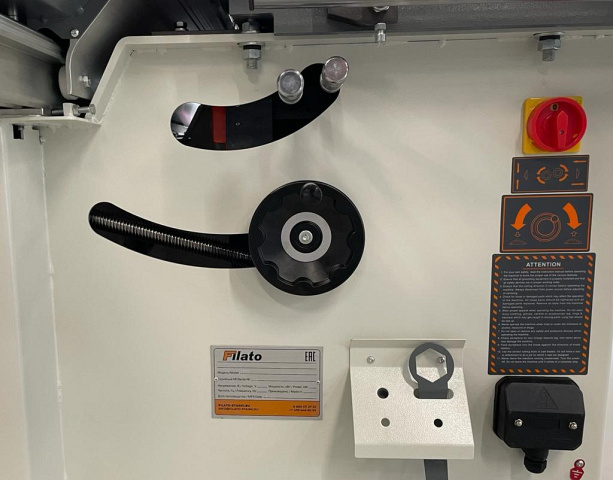

	Пульт управления Пульт управления станка позволяет оператору быстро включить / выключить двигатели привода пил. Угол наклона удобно регулируется с помощью маховика на передней панели станка. Значение угла отображается на встроенном циферблате. В соответствии с нормами безопасности, на панели установлена кнопка аварийной остановки станка.

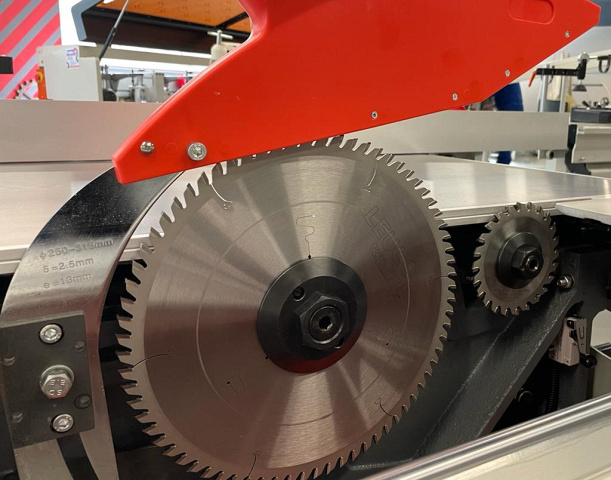

	Защита пилы Верхнее ограждение пилы с возможностью подключения к системе аспирации.
