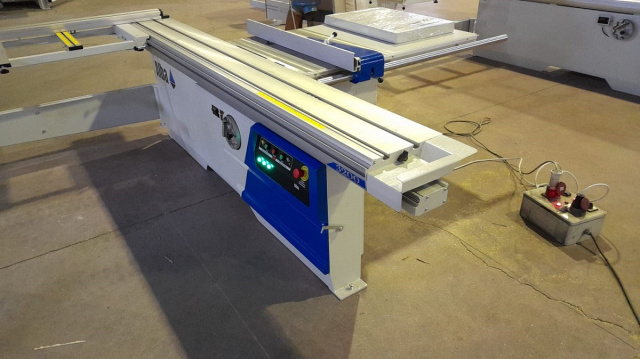

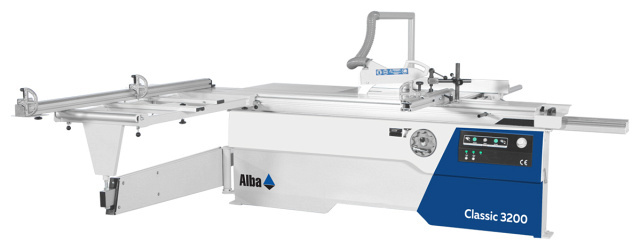

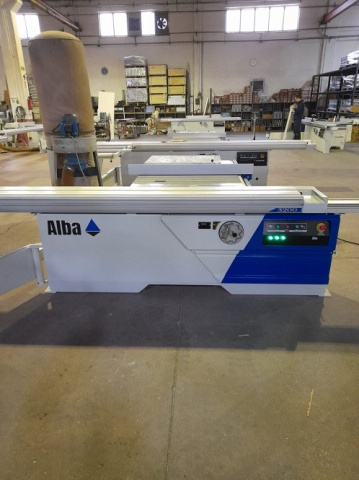

Форматно-раскроечный станок Alba Classic 3200

Форматно-раскроечный станок Alba Classic 3200 используется на предприятиях и цехах по производству корпусной и мягкой мебели, деревообрабатывающих предприятиях по производству столярно-строительных изделий, клееных щитов, фанеры и др.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок Alba Classic 3200 используется на предприятиях и цехах по производству корпусной и мягкой мебели, деревообрабатывающих предприятиях по производству столярно-строительных изделий, клееных щитов, фанеры и др.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой листа под наклоном

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

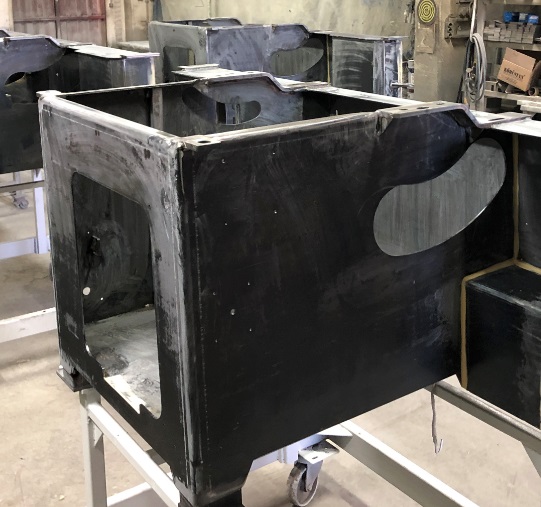

	Массивная станина промышленного станка Станина сварная образуют пространственную геометрию с ребрами жесткости. Такая система обладает большой сопротивляемостью к нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимального исключения вибраций в станине используется листовая сталь толщиной 6 мм в её конструкции. Обязательной операцией в изготовлении станины является отжиг для снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной покраской. Станина обеспечивает стабильность в работе и долговечность станка.

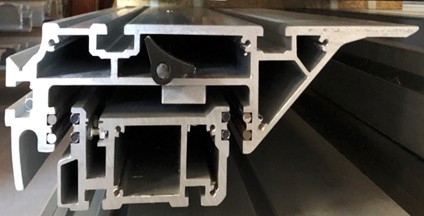

	Шариковая каретка Каретка состоит из многокамерного алюминиевого профиля высокого качества. Перемещение каретки осуществляется по 8 направляющим с двух сторон, обеспечивая долговечность и плавность работы пильной каретки. Базовая система блокировки с 4 точек.

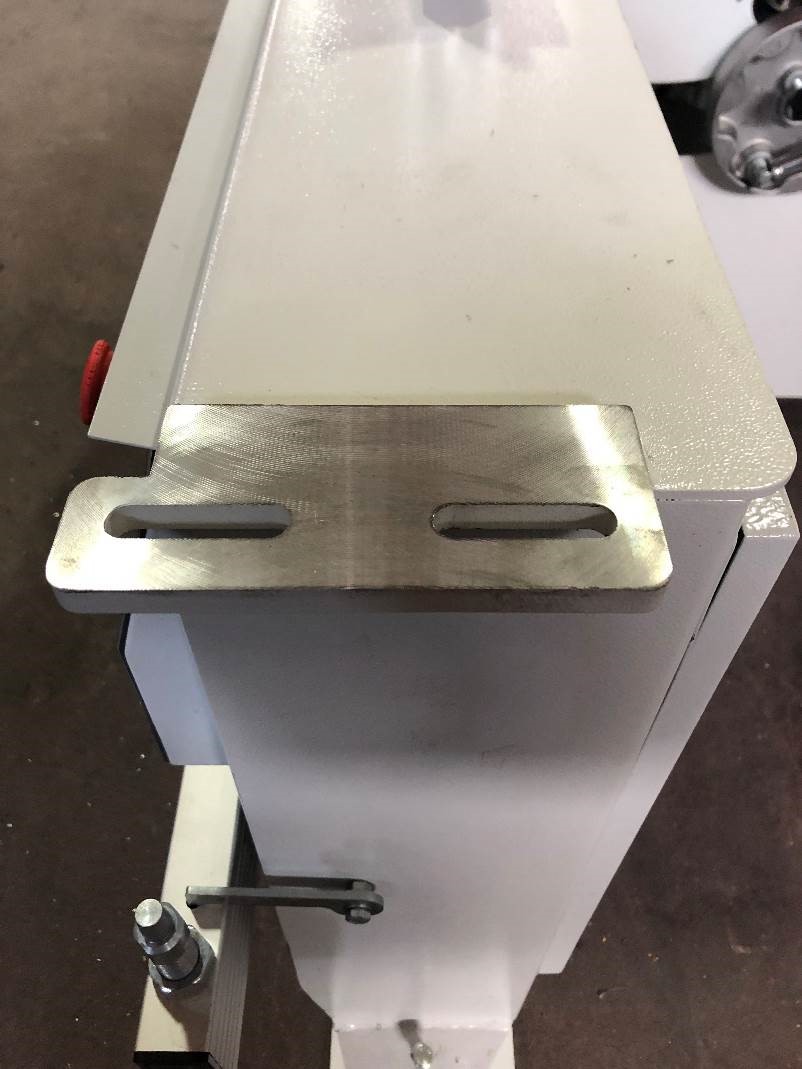

	Способ крепления каретки Широкие опорные поверхности, обработанные за один установ на станках с ЧПУ, позволяют легко установить на них каретку. Данная конструкция не требует настройки в горизонтальной плоскости, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.

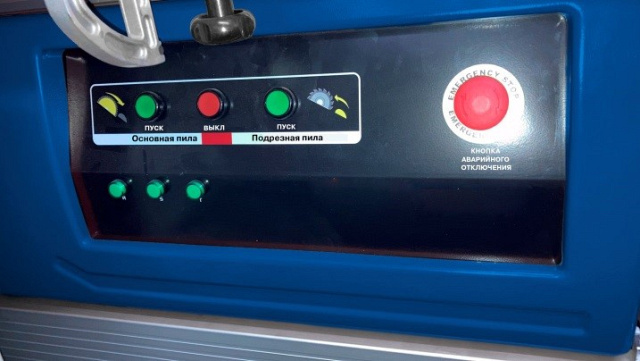

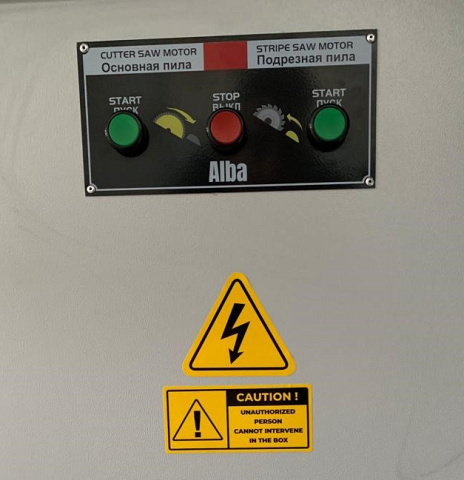

	Пульт управления Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе.

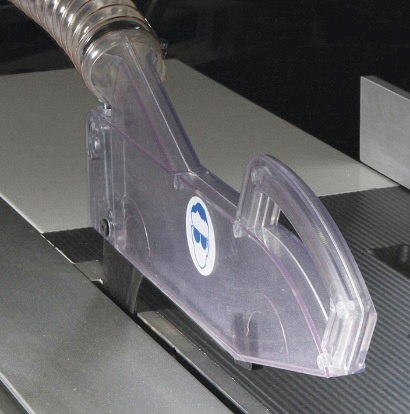

	Защитный кожух Кожух пилы обеспечивает качественное пылеудаление, а также гарантирует полную защиту оператора.

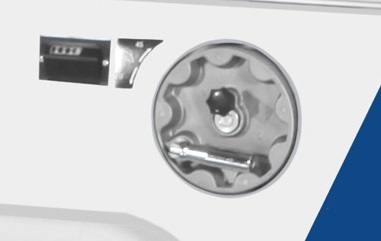

	Регулировка наклона пильного узла Механический рычаг ручной регулировки и индикатор градусов для перемещения на 45 - 90°.

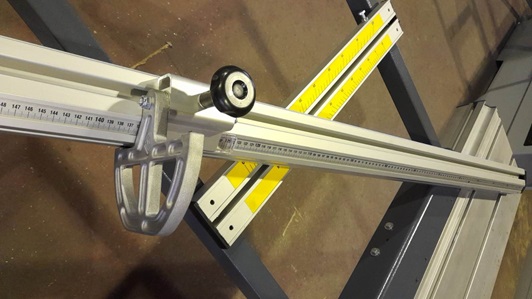

	Линейка с механизмом возможности резов под углом В стандартную комплектацию станка включена угловая линейка, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое. Эксцентриковый прижим для прижатия обрабатываемого материала.

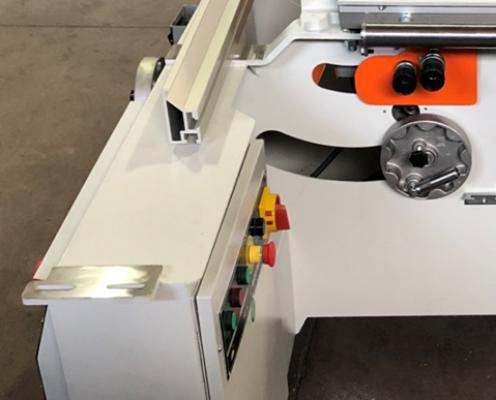

	Задняя панель управления станком и регулировки пильной каретки Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе. Регулировка подрезной пилы, регулировка подъема и опускания пильного узла.

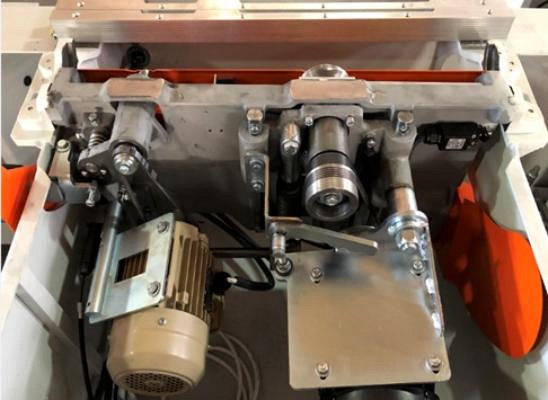

	Конструкция пильного узла Разработана с применением современных систем трехмерного моделирования. Сам пильный узел монолитный, отлит из виброустойчивого серого чугуна без применения сварных швов. Такая технология производства применяется всеми ведущими мировыми производителями форматно-раскроечных станков.

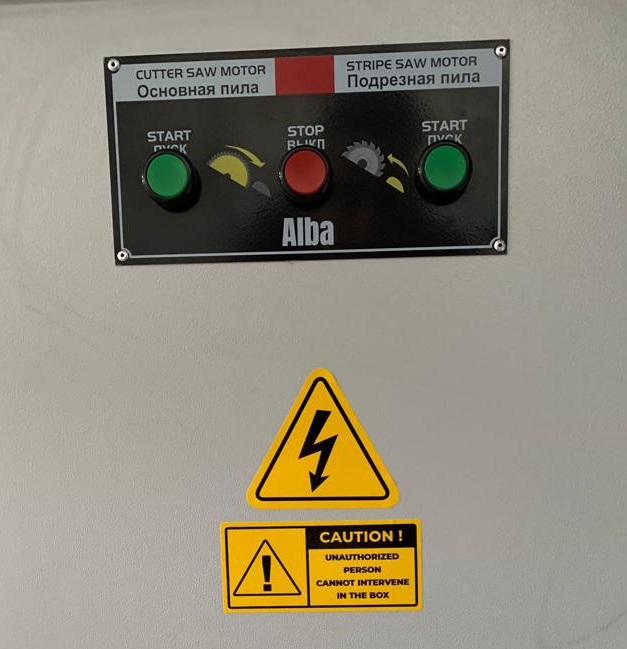

	Электрошкаф Электронные компоненты используются компании Schneider.

Технические характеристики
