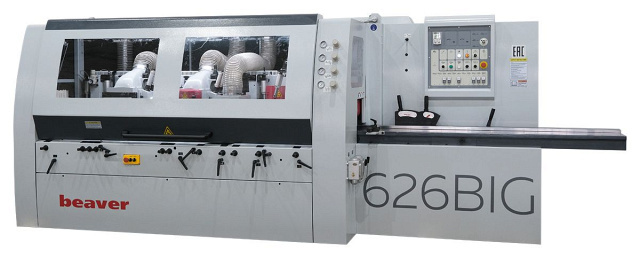

Четырехсторонний станок Beaver 626 BIG

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса максимальным сечением 260 х 230. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия

Схемы обработки

	Профильная обработка заготовок
	Четырехсторонняя обработка за один проход
	Плоскостная обработка заготовок

Конструктивные особенности

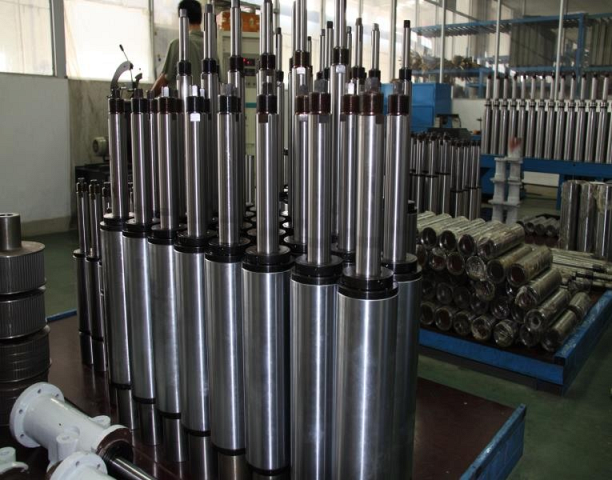

	Шпиндели Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм. Изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.
	Подшипники NACHI Шпиндели собраны на базе точных подшипников извес Beaver 626 BIGтной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками.

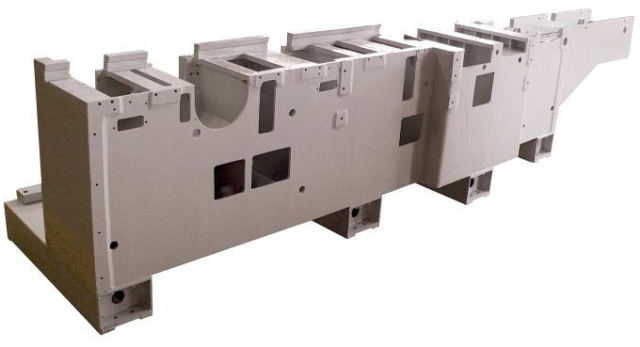

	Станина На всех четырехсторонних станках Beaver используется самый современный – комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на Японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

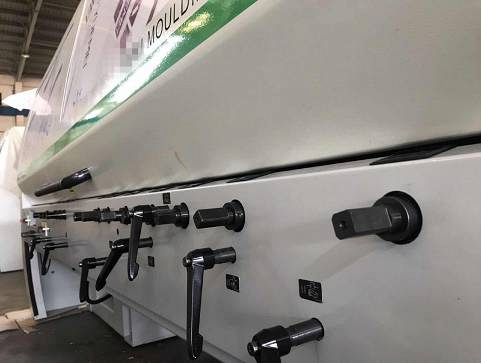

	Панель управления Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

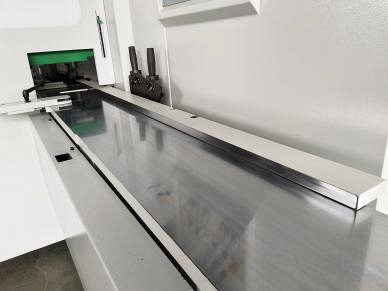

	Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

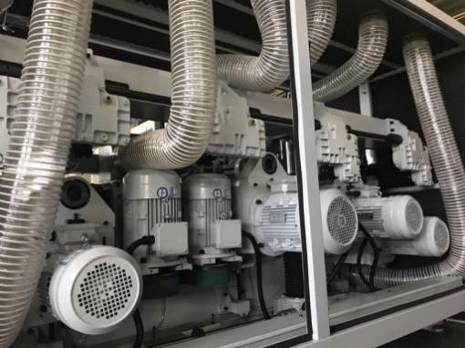

	Двигатели 11 кВт Мощность каждого двигателя привода шпинделей 11 кВт позволяют профилировать брус естественной влажности.
	Контропоры Гидрозажимные контропоры на 5 и 6 горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естевственной влажности.

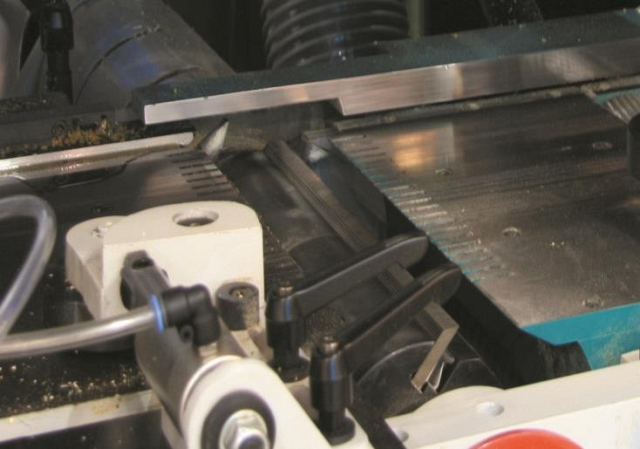

	Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.
	Боковые пневмоприжимы Боковые прижимы, установленные напротив правого вертикального шпинделя с пневматической регулировкой. Позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака.

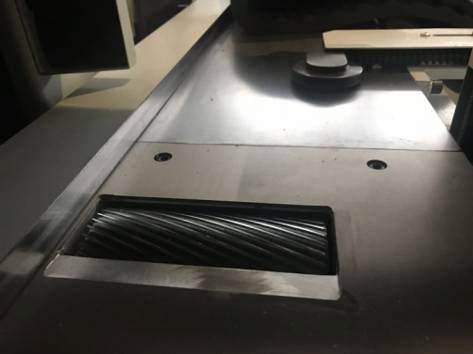

	Приводной спиральный ролик в столе Широкий приводной спиральный ролик в столе. На станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.
	Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.
	Система подачи Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.
	Прижимная балка Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках.

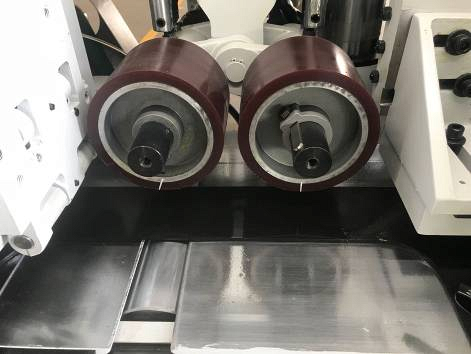

	Полиуретановые ролики На выходе заготовку протаскивают полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные, гладкие ролики – 3 шт. Обеспечивается высокое качество обработанной поверхности.
	Направляющие опоры ОПИСАНИЕ
	Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.
	Прижимные плиты Прижимные плиты перед верхними шпинделями выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок.
	Система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
	Пульт управления Эргономичный и удобный пульт управления, можно дистанционно управлять настройками станка.
	Электрокомпаненты ведущих мировых производителей ABB, SIEMENS, SCHNEIDER Инвертор на системе подачи с уменьшенным минимальным значением скорости и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно настроить скорость подачи крупных заготовок бруса.
	Пильный узел Возможность установки дисковых пил на последний нижний шпиндель

Комплектация

	Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
	Рукавный фильтр внутрицеховой FPC-12500K EcoWood (Турция) Минимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
	Рукавный фильтр наружный KP-20, KP-30, KP-40, KP-50 EcoWood (Турция) Оптимально Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли и стружки в центральных системах аспирации. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.

Технические характеристики

Характеристика	Значение
ЦЕНА	7 079 527 ₽
ЦЕНА ПО АКЦИИ	6 119 130 ₽
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	260 x 230
Скорость подачи, м/мин	4 - 20
Диаметр шпинделей, мм	50
Частота вращения шпинделей, об/мин	6000
Прижимные плиты с пневматической регулировкой перед верхними шпинделями, шт	2
Производимые изделия	столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	на шпинделях №5 и 6
Возможность установки пил	есть
Шпиндель №1, кВт	11 (1-го нижнего)
Шпиндель №2, кВт	11 (правого)
Шпиндель №3, кВт	11 (левого)
Шпиндель №4, кВт	11 (1-го верхнего)
Шпиндель №5, кВт	11 (2-го верхнего)
Шпиндель №6, кВт	11 (2-го нижнего)
Мощность двигателя подачи, кВт	7,5
Мощность двигателя подъема траверсы, кВт	1,1
Общая установленная мощность, кВт	74,6
Диаметр патрубков стружкоприемников, мм	150
Шпиндель №1, мм	110 - 145 (1-го нижнего)
Шпиндель №2, мм	125 - 200 (правого)
Шпиндель №3, мм	125 - 200 (левого)
Шпиндель №4, мм	110 - 200 (1-го верхнего)
Шпиндель №5, мм	110 - 200 (2-го верхнего)
Шпиндель №6, мм	110 - 200 (2-го нижнего)
Ширина, мм	20 - 260
Толщина, мм	30 - 230
Длина наименьшая, мм	220
Длина, мм	4710
Ширина, мм	1700
Высота, мм	1700
Вес, кг	5000
