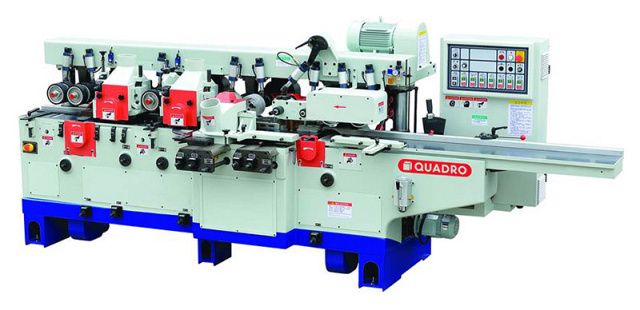

Четырехсторонний продольно-фрезерный станок QUADRO 621

Четырехсторонний станокQuadro 621может использоваться как классический шестишпиндельный станок для производства большинства погонажных изделий. Обработка заготовок может выполняться фрезами, ножевыми барабанами. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия

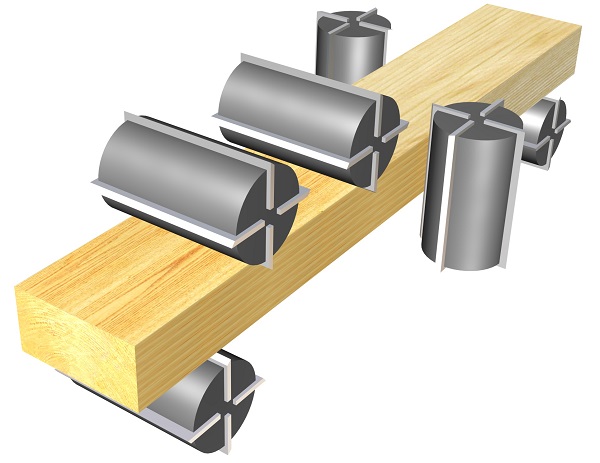

Схемы обработки

Конструктивные особенности

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес QUADRO 621тной фирмы NACHI (Япония).
	Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

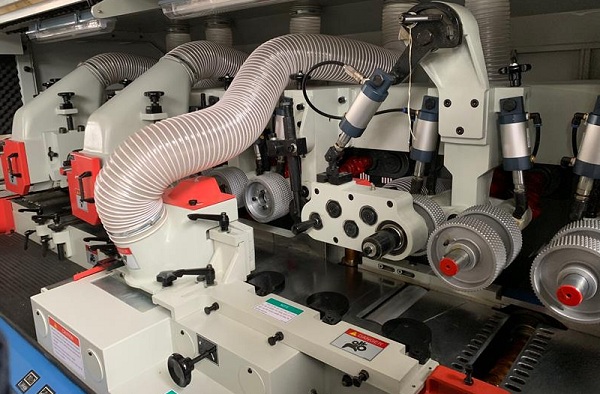

	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
	Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

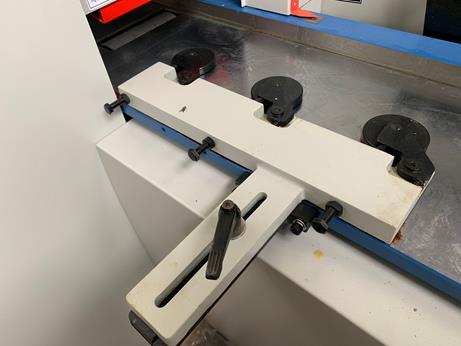

	Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.
	Дополнительные верхние прижимы Необходимы для стабильного прижима заготовок на высоких скоростях подачи.

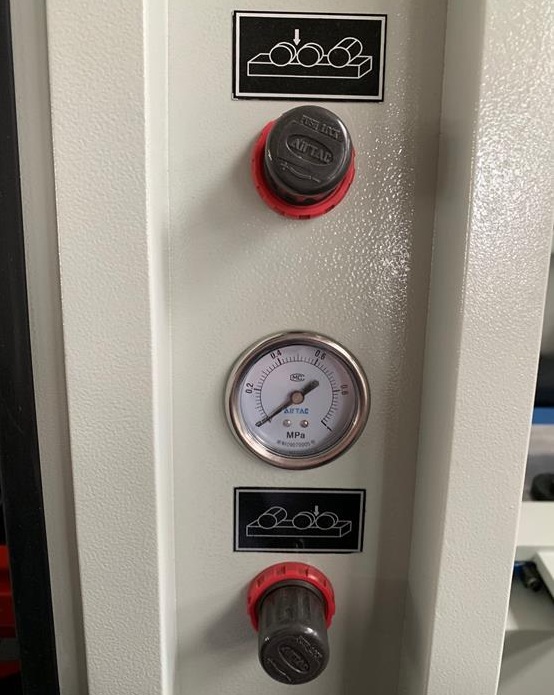

	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
	Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Частота вращения шпинделей 6800 об/мин Необходима для увеличения производительности с сохранением высокого качества продукции.
	Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи.
	Смазка рабочего стола На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Стол покрыт хромом для повышения износостойкости.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	210 x 125
Скорость подачи, м/мин	8 - 33
Диаметр шпинделей, мм	40
Частота вращения шпинделей, об/мин	6800
Производимые изделия	столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Шпиндель №1, кВт	5,5 (1-го нижнего)
Шпиндель №2, кВт	5,5 (правого)
Шпиндель №3, кВт	5,5 (левого)
Шпиндель №4, кВт	7,5 (1-го верхнего)
Шпиндель №5, кВт	5,5 (2-го верхнего)
Шпиндель №6, кВт	5,5 (2-го нижнего)
Мощность двигателя подачи, кВт	4
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	39,8
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	110 - 180 (правого)
Шпиндель №3, мм	110 - 180 (левого)
Шпиндель №4, мм	110 - 180 (1-го верхнего)
Шпиндель №5, мм	110 - 180 (2-го верхнего)
Шпиндель №6, мм	110 - 180 (2-го нижнего)
Ширина, мм	20 - 210
Толщина, мм	8 - 125
Длина наименьшая, мм	630 (250)
Длина, мм	4000
Ширина, мм	1580
Высота, мм	1650
Вес, кг	3800
